La commande au guidon pour route est incluse sur certains modèles CREO SL et contrôle le niveau d'assistance du
moteur. La commande au guidon pour route est disponible chez votre revendeur Specialized agréé.
INSTALLATION DE LA COMMANDE AU GUIDON
Les boutons de la commande au guidon peuvent être installés à différents emplacements le long du cintre. Au
moment de les installer, vérifiez que leur position est facilement accessible pour que leur utilisation soit pratique.
ATTENTION : vérifiez que le câble ne gêne pas les mouvements du cintre et que les câbles ne
tirent pas sur les connecteurs lorsque le guidon est tourné à gauche et à droite.
Retirez la guidoline présente sur le cintre. Retirez toutes les anciennes traces d'adhésif collées sur les
„
emplacements destinés aux boutons de la commande au guidon. Vérifiez que le cintre est propre et sec avant
d'installer les boutons de la commande au guidon.
Dévissez l'unité Turbo Connect (TCU) et retirez-la du cadre.
„
5.3
2 mm

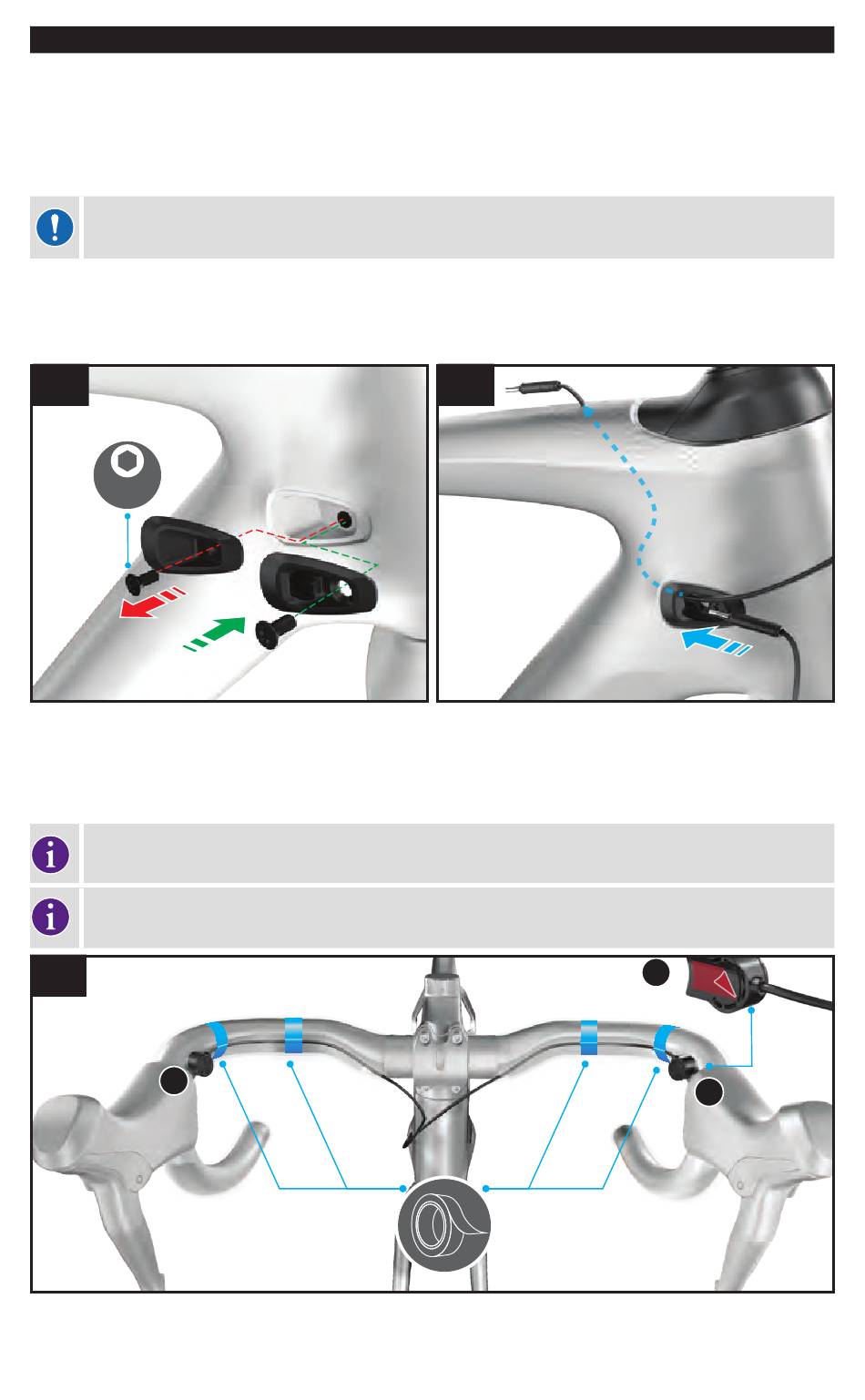

Remplacez le port de passage des câbles interne (ICR) du côté de la transmission par le port fourni
„
(S182000003) (schéma 5.3).
Guidez les deux connecteurs de la commande au guidon à travers le port ICR situé du côté de la transmission
„
pour les faire sortir par l'ouverture TCU située sur le tube supérieur du cadre (schéma 5.4).
Si votre vélo est équipé d'une tige de selle télescopique, insérez la gaine de la tige de selle
télescopique après avoir installé les câbles de la commande au guidon.
Le nouveau port ICR (S182000003) se trouve dans la boîte de pièces fournie avec votre vélo. Si
nécessaire, la pièce est disponible chez votre revendeur Specialized agréé.
5.5
B
Retirez le film protecteur collé sur la bande adhésive sur l'envers du bouton de la commande au guidon (schéma 5.5 a).
„
Installez les boutons de la commande au guidon à l'endroit désiré sur le cintre. Fixez le câble au cintre avec de la
„
guidoline afin d'éviter de tirer sur les branchements de la commande au guidon (schéma 5.4 b).
9
5.4. COMMANDE AU GUIDON POUR ROUTE
5.4
A
B
