Rys.10.8: Sprawdź, czy śruby mocujące są poluzowane (N), wyreguluj dwie śruby (M) za pomocą klucza
imbusowego 2 mm tak, aby dotykały pierścienia. Równomiernie, na zmianę dokręcaj obie śruby i ruszaj rowerem
do przodu i do tyłu naciskając przedni hamulec, aż zostaną wyeliminowane luzy, a stery będą wciąż swobodnie się
obracać.
Przytrzymaj kluczem płaskim 3 mm (w zestawie) śruby (M) pod osłoną, a następnie dokręć śruby mocujące
(N) na 9.5 in-lbf / 1,0 Nm, tak, aby unieruchomić śruby (M) pod osłoną. NIE NAKŁADAJ SMARU NA ŚRUBY
MOCUJĄCE!
Śruba regulacji wstępnej (dolna) dostępna jest za pomocą klucza imbusowego 2 mm przez
śrubę mocującą (górną). Górna śruba mocująca dokręcana jest kluczem imbusowym 2,5 mm.
ejmij korek i mostek.
Wykręć śruby dociskowe, poluzuj śrubę dociskową obejmy.
Wyjmij wkład z rury sterowej. NIE ZDEJMUJ KOŁNIERZA! Kołnierz jest dokładnie dopasowany i trudno
włożyć go z powrotem, a jego zdjęcie grozi zabrudzeniem.
Instrukcje dot. regulacji wysokości znajdują się na rys. 10.3 - 10.8, strona 6.

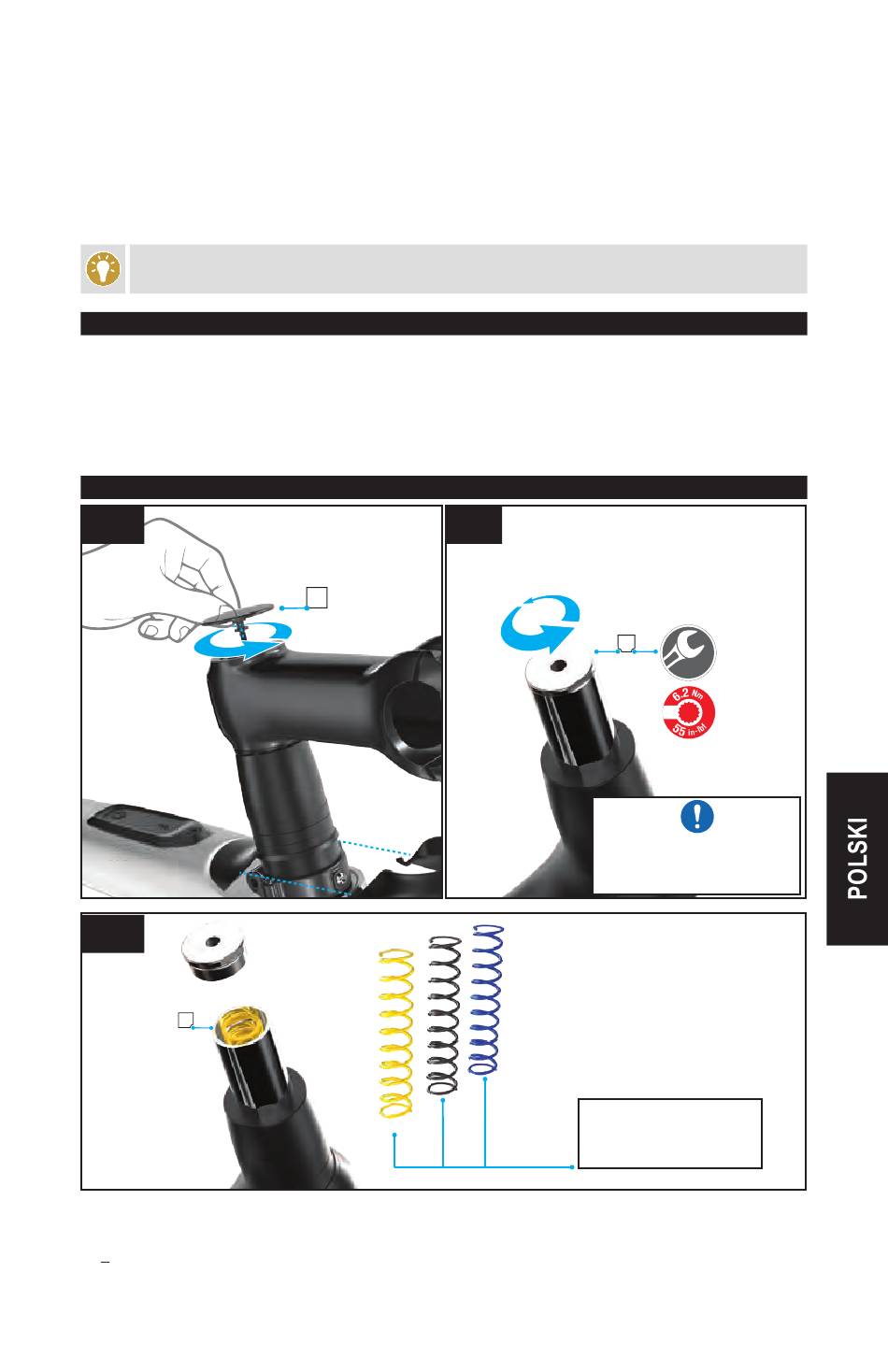

10.4. ZMIANA TWARDOŚCI SPRĘŻYNY (modele bez regulacji)
10.10
10.12
C
Aby wymienić sprężynę należy zdjąć nakładkę (rys. 10.10-A), mostek i podkładkę, a następnie odkręcić
górną osłonę wkładu (rys. 10.11-B) kluczem do konusów 20 mm.
Załóż wybraną sprężynę (rys. 10.12-C) i zamontuj górną osłonę. Dokręć na 55 in-lbf / 6,2 Nm (za pomocą
klucza nasadowego z płaską nasadką), albo do oporu (za pomocą klucza do konusów).
10.3. REGULACJA WYSOKOŚCI WZNIOSU
10.11
A
B
20 mm
UWAGA: NIE ROZBIERAJ WKŁADU
BARDZIEJ, NIŻ TO KONIECZNE DO
WYMIANY SPRĘŻYNY!
MIĘKKA (NIEBIESKA): 13lb
ŚREDNIA (CZARNA): 25lb
TWARDA (ŻÓŁTA): 40lb
28
