5.6
TURBO
SPORT
ECO
OFF

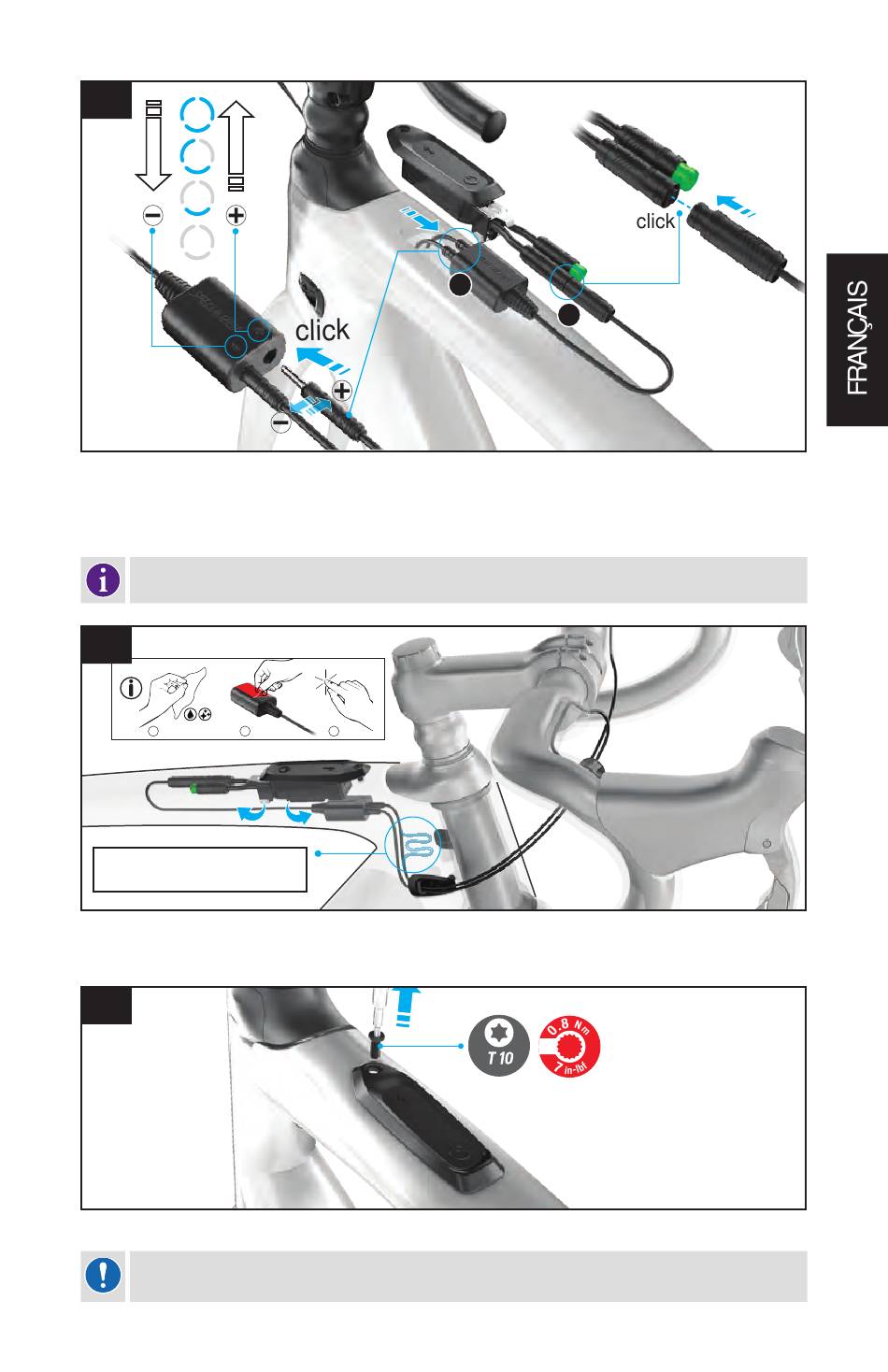

Branchez les connecteurs des boutons dans les ports du boîtier de raccordement de sorte que les boutons
„
passent d'un mode à l'autre de chaque côté comme désiré.
Si après avoir testé les boutons vous préférez changer l'ordre des modes, il suffit d'intervertir les fiches dans les
„
ports +/- . Vérifiez que les connecteurs sont parfaitement insérés (schéma 5.6 a).
Les icônes (+) et (-) sur le boîtier de raccordement indiquent la fonction des boutons. Veillez à
brancher les connecteurs dans les ports corresponsdants.
Branchez le connecteur du port du boîtier de raccordement à la TCU (schéma 5.6 b).
„
5.7
2
1
Rangez tous les câbles supplé-
mentaires à l'intérieur du cadre.
Insérez le port du boîtier de raccordement et la TCU dans le tube supérieur à travers l'ouverture TCU du tube
„
supérieur du cadre (schéma 5.7). Fixez le port du boîtier de raccordement à l'intérieur du cadre en utilisant le
ruban adhésif fourni.
5.8
Serrez la vis de la TCU à 0,8 Nm (schéma 5.8). Enroulez la guidoline autour du cintre.
„
ATTENTION : si vous enroulez de la guidoline par-dessus les boutons, ne serrez pas trop la
guidoline car cela risquerait d'activer les boutons involontairement pendant que vous roulez.
A
3
B
10
