Montage des Geräts
Der MAC Ultra Performance kann stehend auf einer ebenen Oberfläche oder in beliebiger Orientierung mit
zwei geeigneten Klemmen gehängt werden. Verwenden Sie Halfcoupler (siehe Bild 4) oder andere
Klemmen, die vollständig um die tragende Struktur greifen und für das Gewicht des Geräts ausgelegt sind,
wenn der Bügel nicht senkrecht nach unten zeigt. Wenn der Bügel senkrecht nach unten zeigt, dürfen auch
andere, für das Gewicht des Geräts ausgelegte Klemmen, verwendet werden.
Vier Paar Schnellverschluss-Aufnahmen an der Unterseite der Basis können zur Montage von
Omega-Adaptern mit 106 mm Verschlussabstand verwendet werden (siehe Bild 4). Die Omega-Adapter
können parallel oder diagonal zum Gerät montiert werden (siehe Bild 3).
Anschlagmittel
Der MAC Ultra Performance wird mit zwei Omega-Adaptern geliefert. Martin bietet geeignete Klemmen und
Sicherungsseile als Zubehör an. Bitte wenden Sie sich für mehr Information an Ihren Martin-Händler.
Montage des Geräts an einer Truss
Montage MAC Ultra Performance mit Klemmen an einer Truss:
1. Vergewissern Sie sich, dass die Befestigungsklemmen unbeschädigt und für das sechsfache Gewicht
des Geräts (oder wie örtlich vorgeschrieben) zugelassen sind. Vergewissern Sie sich, dass die tragende
Struktur mindestens für das Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist und
den örtlichen Vorschriften entspricht.
2. Verschrauben Sie die Befestigungsklemmen und den Omega-Adapter mit einer M12-Schraube
(Festigkeit 8.8 oder besser) und einer selbstsichernden Mutter.
Omega-Adapter zur
Verschraubung an der Klemme
106

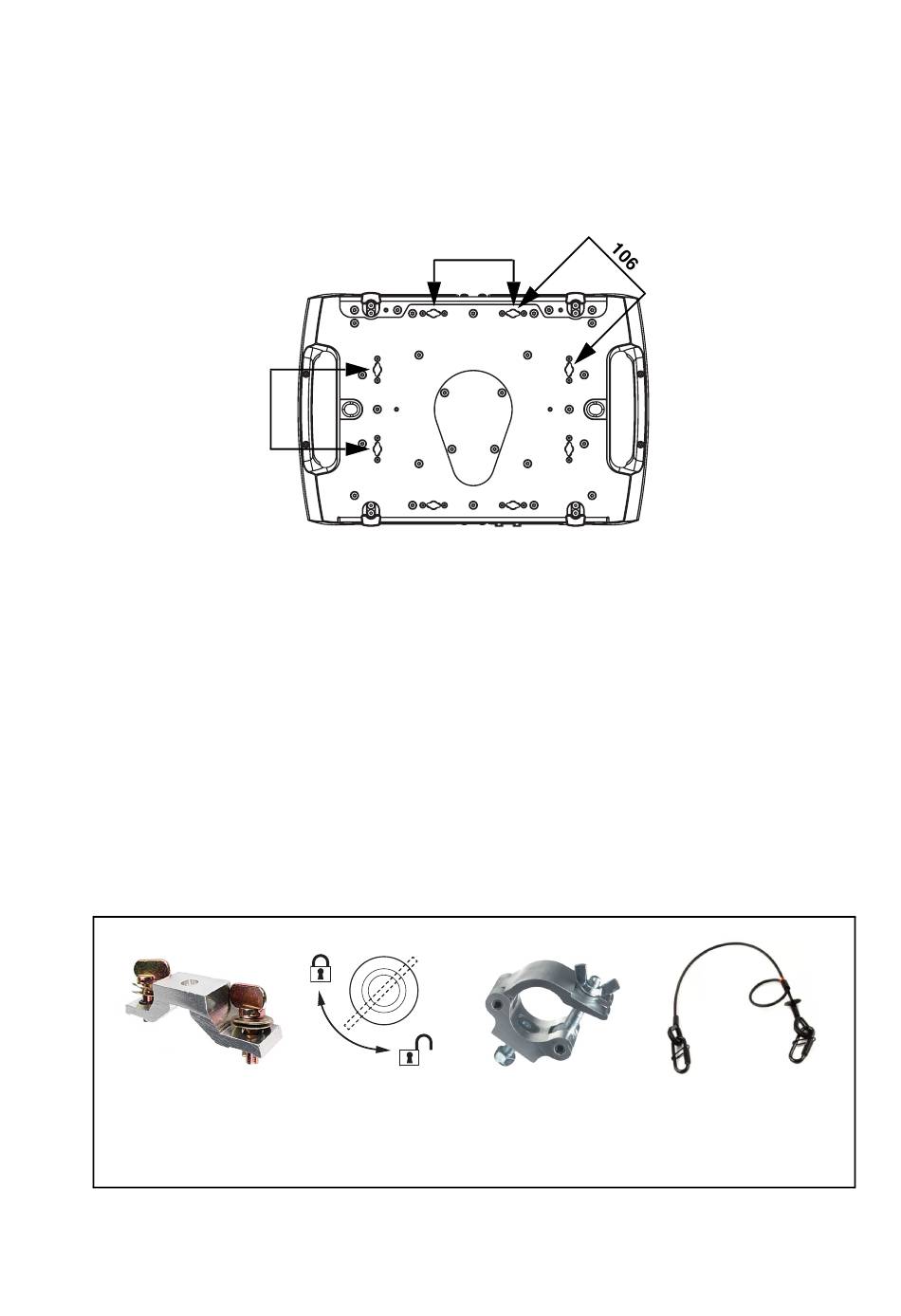

Bild 3: Montagepositionen der Omega-Adapter
90°
Schnellverschluss
Bild 4: Martin Anschlagmittel
106
Halfcoupler
P/N 91602005
Montage
Sicherungsseil,
60 kg SWL, schwarz
P/N 91604006
