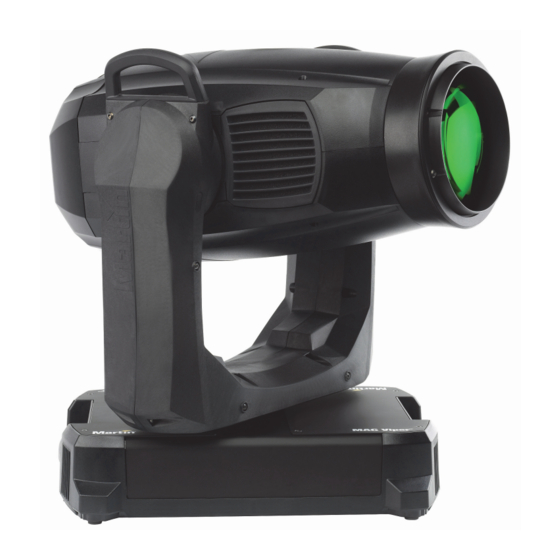

Martin MAC Viper AirFX Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MAC Viper AirFX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MAC Viper™ AirFX
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin MAC Viper AirFX

Inhaltszusammenfassung für Martin MAC Viper AirFX

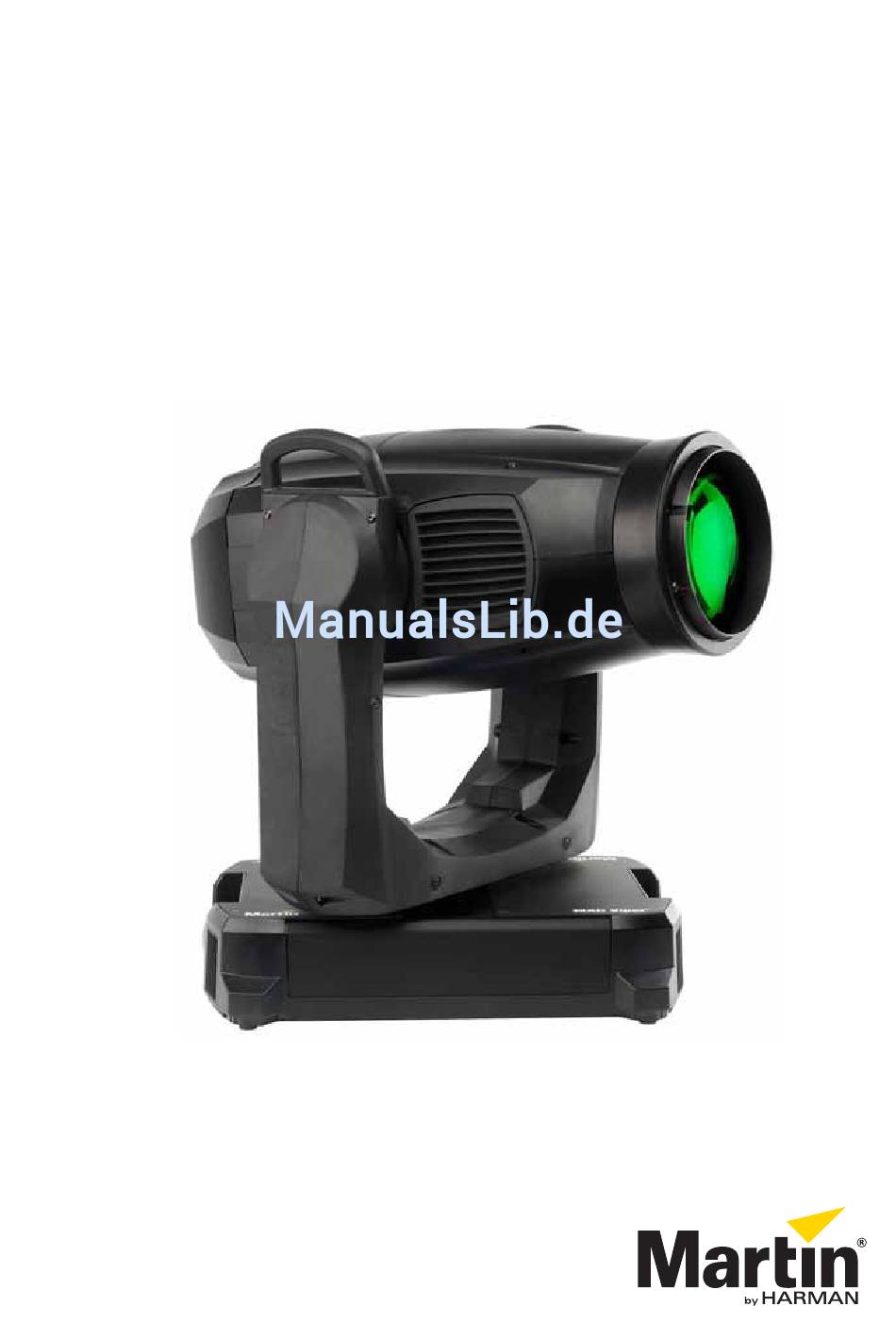

  • Seite 1 MAC Viper™ AirFX BEDIENUNGSANLEITUNG...
  • Seite 2 © 2013 Martin Professional A/S, Dänemark. Die gegebenen Informationen können ohne vorherige Ankündigung geändert werden. Martin Professional A/S und alle verbundenen Firmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermö- gens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthal- tenen Informationen entstehen, haftbar gemacht werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ................4 Effekte .

  • Seite 4: Einführung

    Einführung Diese Bedienungsanleitung ist die Ergänzung zu den Sicherheits- und Installationshinweisen, die mit dem MAC Viper AirFX geliefert werden. Beide Dokumente stehen zum Download auf der MAC Viper AirFX Produkt-Support-Seite auf der Martin™ Webseite www.martin.com zur Verfügung. Die Bedienungs- anleitung enthält Informationen, die vor allem für Lichtdesigner und Operatoren von Bedeutung sind. In den Sicherheits- und Installationshinweisen finden Sie wichtige Informationen für den Anwender, besonders...

  • Seite 5: Effekte

    Im 16-bit-Modus beträgt die Auflösung des Dimmers 16 bit. Cyan, Magenta, Gelb und CTO Die Cyan-, Magenta-, Gelb- und CTO-Filter des MAC Viper AirFX können von 0 bis 100% in den Strahlengang gefahren werden und so ein breites Farbspektrum erzeugen.

  • Seite 6: Beam-Effekte

    Sie Informationen, wie die Farbfilter ausgetauscht werden müssen. Beam-Effekte Das Beam-Effektrad des MAC Viper AirFX stellt 5 drehbare Beam-Gobos plus offen zur Verfügung. Die ab Werk installierten Gobos sind in Bild 2 dargestellt. Die Gobos sind dreh-, indizier- und austauschbar. Das Rad unterstützt Gobo-Shake-Effekte. Die Position (Index), Gobo-Drehgeschwindigkeit und -richtung, Shake-Effekt und Drehgeschwindigkeit des Goborades werden auf einem Kanal gewählt.

  • Seite 7: Festes Goborad

    Festes Goborad Der MAC Viper AirFX wird mit dem in Bild 3 (Artikelnr. 43950062) dargestellten Goborad geliefert. Das Rad enthält sieben feste, integrierte Gobos und eine offene Position. Das feste Goborad kann vollständig gegen ein passendes, anderes Rad ersetzt werden. Das Ersatzrad muss die Spezifikationen hinsichtlich Geometrie, Konstruktion und Qualität erfüllen.

  • Seite 8: Pan Und Tilt

    Pan und Tilt werden in beiden DMX-Modi mit 16 bit Auflösung gesteuert. Quadray-Modul Das Martin Quadray™ Modul ist als Zubehör für den MAC Viper AirFX erhältlich. Das Modul kann in wenigen Minuten installiert und abgenommen werden (mehr Informationen finden Sie in den Quadray-Modul Installationshinweisen, die mit dem Modul geliefert werden oder auf der Produkt-Support-Seite unter www.martin.com zum Download zur Verfügung stehen).

  • Seite 9: Gerätemenü

    Gerätemenü Das Gerätemenü des dient zum Einstellen des Gerätes (wie die DMX Adresse des MAC Viper AirFX), Auslesen von Daten, Ausführen von Service-Routinen und Anzeige von Fehlermeldungen. Das Gerätemenü besteht aus einem hinterleuchteten graphischen Display und Bedienknöpfen. DMX ADDRESS DMX RANGE 1–34...

  • Seite 10: Dmx Adresse

    Pufferbatterie Das Display und das Gerätemenü des MAC Viper AirFX werden von einer internen Batterie versorgt. Sie haben auch bei ausgeschaltetem Gerät Zugriff auf wichtige Funktionen des Gerätemenüs (wie Einstellen der DMX Adresse). Das Gerätemenü wird bei ausgeschaltetem Gerät durch Drücken der Escape-Taste aktiviert. Das Display verlischt nach 10 s ohne Jogwheel-Aktivität, das Gerätemenü...

  • Seite 11: Dmx Modi

    • Im erweiterten 16 bit Modus werden zusätzlich Dimmer, Zoom und Fokus mit 16 bit Auflösung gesteuert. Der MAC Viper AirFX belegt im 16 bit Modus 20 DMX Kanäle, im erweiterten 16 bit Modus 28 DMX Kanäle. Setzen des DMX Modus: 1.

  • Seite 12: Werkseinstellungen

    - TOTAL kann nicht zurückgesetzt werden und zählt die Betriebsstunden des Leuchtmittels seit Produktion des Geräts. - RESETTABLE kann zurückgesetzt werden und zählt die Betriebsstunden des Leuchtmittels seit der letzten Zählerrückstellung. Dieser Zähler dient zur Überwachung der Lebensdauer des Leuchtmittels. MAC Viper AirFX Bedienungsanleitung...

  • Seite 13: Dmx Werteanzeige

    • TEMPERATURES zeigt die Temperaturen verschiedener Komponenten des Gerätes an. DMX Werteanzeige Der MAC Viper AirFX zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung.

  • Seite 14: Setzen Der Einstellungen Per Dmx

    • Leistung des Ballasts • Auto Blackout (Die Iris wird 5s nach einem Shutter / Dimmer-Blackout geschlossen und das Beam-Effektrad fährt in die nächste Zwischenposition, um den Austritt von Streulicht zu verhindern.) • Einstellen der Offsetwerte MAC Viper AirFX Bedienungsanleitung...

  • Seite 15: Ändern Der Kalibrationswerte Per Dmx

    Wert 192). 2. Senden Sie über den Gerätefunktionskanal einen ‘Store’ Befehl. Der MAC Viper AirFX liest nun den Wert des Effektkanals -2.5% (im Beispiel 192 für Cyan) und übersetzt den Wert in einen Offset-Wert zwischen -5% und +5% (siehe Bild 6). Im Beispiel wird der Cyan Offset-Wert auf +2.5% geändert...

  • Seite 16: Rdm

    Anwendungen, spezielle Befehle an bestimmte Geräte zu senden und zu empfangen. RDM ID Jeder MAC Viper AirFX verfügt über eine eindeutige RDM UID, über die das Gerät in jedem RDM-System angesprochen werden kann. Die RDM UID finden Sie im Menü INFORMATION. RDM UID zeigt die eindeutige ID des Gerätes für die Identifikation in RDM-Systemen.

  • Seite 17: Servicefunktionen Der Software

    Wenn ein Pan/Tilt-Fehler auftritt und das Gerät nicht innerhalb von 10 s die korrekte Position erreichen kann, wird die Lagekontrolle automatisch deaktiviert. • ADJUST wird zur Grundeinstellung der Effekte im Werk und bei Reparaturen durch autorisierte Martin Service-Techniker verwendet. Das Menü ermöglicht die Grundeinstellung von Dimmer und Wash-Effekt nach dem Tausch von Komponenten).

  • Seite 18: Firmware-Installation

    Installation mit einem PC und Interface Gehen Sie zur Installation der Firmware mit einem PC und einem Interface wie folgt vor Sie benötigen: • Die MU3-Datei für den MAC Viper AirFX von der MAC Viper AirFX Support-Seite auf der Martin Webseite http://www.martin.com.
  • Seite 19 1. Laden Sie die Software für den MAC Viper AirFX im MU3-Format vom Support-Bereich der Martin Webseite www.martin.com herunter. 2. Lesen Sie die Release-Hinweise der Software. Beachten Sie die Hinweise und Warnungen. 3. Verbinden Sie das Interface und das Gerät mit einer Datenleitung. Übertragen Sie die Software, wie in der Anleitung der Martin Software Uploader-Anwendung beschrieben, auf das Gerät.

  • Seite 20: Dmx Protokoll

    DMX Protokoll Gültig für MAC Viper AirFX mit Firmware Version 1.4.0 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Strobe/Shutter 0 - 19 0 - 7 Shutter geschlossen (Leuchtmittel wechselt in den 800 W Modus, wenn der Shutter länger als 10 s geschlossen bleibt)
  • Seite 21 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Goborad 1 (Beam): Gobowahl, Index, Shake, Drehung Indiziertes Gobo: Winkel auf Kanal 9/10 (16 bit) oder 10/11 (16 bit erweitert) einstellen 0 - 9 0 - 4 Offen 10 - 14 4 - 5...
  • Seite 22 Links → rechts (32768 = neutral) 0 - 65535 0 - 100 Tilt, 16 bit (MSB und LSB) Oben → unten (32768 = neutral) Fade 32768 0 - 65535 0 - 100 Tabelle 1: DMX Protokoll MAC Viper AirFX Bedienungsanleitung...
  • Seite 23 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Gerätesteuerung, -einstellungen (Wert die mindestens die angegebene Dauer senden) 0 - 9 0 - 4 Keine Funktion (deaktiviert Kalibrierung) – 5 s 10 - 14 4 - 5 Gerät initialisieren –...

  • Seite 24: Quadray Steuerung

    Das Quadray Modul wird bei installierter Firmware 1.2.0 oder höher und im erweiterten 16-bit Modus über fünf zusätzliche DMX Kanäle nach Kanal 28 des MAC Viper AirFX gesteuert. Beachten Sie, dass die Kanäle 24 - 28 frei bleiben müssen. Diese Kanäle sind für zukünftige Erweiterungen des Grundgerätes reserviert.
  • Seite 25 Ray 4 Indizierung Fade 0 - 255 Index 0° - 360° Ray 4 Drehung 0 - 2 Keine Drehung 3 - 126 Im Uhrzeigersinn schnell langsam 127 - 129 Keine Drehung 130 - 253 Gegen Uhrzeigersinn schnell langsam 254 - 255 Keine Drehung Tabelle 2: DMX Protokoll des Quadray Moduls *Diese Funktionen sind nach Wahl eines vorprogrammierten Effekts auf Kanal 29 verfügbar.
  • Seite 26 Ausdehnen gespiegelt Bewegung GUZ von 360° auf 0° Home, dann 1 Bewegungen auf 180°, dann 2 Bewegungen auf 180°, Spreizen dann 3 auf 180°, dann 4 auf 180° 184 - 255 Keine Funktion Tabelle 3: Quadray Effekte MAC Viper AirFX Bedienungsanleitung...

  • Seite 27: Gerätemenü

    Gerätemenü Gültig für MAC Viper AirFX mit Firmware Version 1.4.0. Menüs mit der Markierung * sind nur verfügbar, wenn das Gerät eingeschaltet ist (und mit der Spannungs- versorgung verbunden ist). Alle anderen Menüs stehen im Batteriemodus zur Verfügung. Ebene 1...
  • Seite 28 (zeigt die Kanäle des eingestellten DMX Modus) Testsequenz für alle Funktionen. Stop mit TEST ALL Escape. TEST* TEST PAN/TILT Testsequenz für Pan/Tilt. Stop mit Escape. Testsequenz für alle Effekte. Stop mit TEST EFFECTS Escape. Tabelle 4: Gerätemenü MAC Viper AirFX Bedienungsanleitung...
  • Seite 29 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett RESET RESET Klick mit Jogwheel initialisiert das Gerät. LAMP ON/OFF Leuchtmittel zünden / löschen STROBE 0 - 255 Shutter / Strobe (Grundeinstellung = 30) DIMMER 0 - 255 Dimmerwert DIMMER FINE 0 - 255...

  • Seite 30: Service- Und Displaymeldungen

    Service- und Displaymeldungen Der MAC Viper AirFX zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung.

  • Seite 31: Fehlermeldungen

    Temperatur zur Abschaltung führt, erscheint eine entsprechende Meldung im Display. Fehlermeldungen Fehlermeldungen zeigen einen kritischen Fehler an. Der MAC Viper AirFX kommuniziert Fehler wie folgt: • Fehlermeldungen werden blinkend im Display angezeigt. • Wenn mehr als ein Fehler vorliegt, werden diese hintereinander und jeweils dreimal blinkend im Display angezeigt.
  • Seite 32 Basislüfter 1 (ganz links) läuft nicht. Beim Reset verschwindet die Fehlermeldung. BASE FAN 2 ERR Basislüfter 2 läuft nicht. Beim Reset verschwindet die Fehlermeldung. BASE FAN 3 ERR Basislüfter 3 läuft nicht. Beim Reset verschwindet die Fehlermeldung. Tabelle 6: Fehlermeldungen MAC Viper AirFX Bedienungsanleitung...
  • Seite 33 Kurzform Vollständige Nachricht und Bedeutung BASE FAN 4 ERR Basislüfter 4 läuft nicht. Beim Reset verschwindet die Fehlermeldung. HD M FAN ERR Mittlerer Kopflüfter läuft nicht. Das Leuchtmittel wird gelöscht. Beim Reset verschwindet die Fehlermeldung. PAN FBACK ERR FBEP Zeitfehler magnetische Indizierung Pan. Das Gerät kann die Pan-Position nicht mehr korrigieren (die Pan-Bewegung ist dennoch möglich).
  • Seite 34 Die Temperatur des Zoom/Fokus-Moduls ist zu hoch. Der Thermoschalter hat ausgelöst. Das ZFTC Leuchtmittel wird gelöscht und die Lüfter drehen mit maximaler Drehzahl. Beim Reset verschwindet die Fehlermeldung. ZOOM ERROR ZOER Zeitfehler elektronische Indizierung Zoom. Tabelle 6: Fehlermeldungen MAC Viper AirFX Bedienungsanleitung...
  • Seite 36 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
