Martin MAC Ultra Performance Bedienungsanleitung Und Installation Seite 19

- Um die Begrenzung über das Gerätemenü zu setzen, öffnen Sie das Menü LIMIT PAN/TILT und
geben die oberen und unteren Begrenzungen für Pan und Tilt als 16 bit-Werte ein. Der Wertebereich
reicht von -32.767 bis 32.768.
- Um die Begrenzungen per DMX zu setzen, bewegen Sie den Kopf per DMX in die Pan- und
Tiltposition der unteren Begrenzungen, aktivieren dann die Funktion Pan minimum und Tilt minimum
des Gerätesteuerkanals und senden die Werte mindestens 1 Sekunde, um sie zu übernehmen.
Wiederholen Sie den Vorgang, um die oberen Begrenzungen zu setzen.
Beachten Sie, dass der Kopf bei ausgeschaltetem Gerät die Begrenzung durch die Schwerkraft
verlassen kann.
RESET PAN/TILT LIMITS setzt die Grenzwerte zurück. Die Grundeinstellung ist geeignet, um das
Gerät in einer GT Pre-Rig Truss mit Martin Halfcouplern vorzumontieren. Wenn Sie das Gerät in dieser
Traverse montieren, müssen Sie nur den Befehl RESET PAN/TILT LIMITS ausführen und die Funktion
LIMIT ENABLE auf ON setzen, um die Kollision des Kopfes mit der Traverse zu verhindern.
• Das Menü SPEED stellt zwei Optionen zur Verfügung:
- PAN/TILT SPEED ermöglicht die Wahl der Pan-/Tiltgeschwindigkeit zwischen STANDARD (meist
passende Einstellung), FAST (auf Geschwindigkeit optimiert) oder SMOOTH (für ruckfreie Bewegung
optimiert. Diese Einstellung ist sinnvoll, wenn langsame Bewegungen bei großer Entfernung gefordert
werden). Wenn Sie den MAC Ultra Performance in einem Verfolgersystem verwenden, empfehlen wir
die Einstellung FAST. Damit erreichen Sie die schnellste Reaktion, Beschleunigung und allgemeine
Geschwindigkeit des Kopfes.
- EFFECT SPEED bietet die Optionen STANDARD (meist passende Einstellung), FOLLOW P/T (die
Geschwindigkeit der Effekte entspricht der Pan-/Tiltgeschwindigkeit), FAST (schnelle Effekte) oder
SLOW (für ruckfreie Bewegung optimiert. Diese Einstellung ist sinnvoll, wenn die Effekte sehr langsam
und minimal wechseln).
• DIMMER CURVE stellt vier Dimmkurven zur Verfügung (siehe Bild 6):
- LINEAR – (optisch linear) Die Intensität nimmt proportional zum DMX-Wert zu oder ab.
- SQUARE LAW – (exponentiell) Die Intensität nimmt im unteren Bereich langsam, im oberen Bereich
schnell zu.
- INV SQUARE LAW – (invers exponentiell) Die Intensität nimmt im unteren Bereich schnell, im oberen
Bereich langsam zu.
- S-CURVE – (S-Kurve) Die Intensität nimmt im unteren und oberen Bereich langsam, im mittleren
Bereich schnell zu. Die Kurve simuliert das Verhalten einer Glühlichtquelle, die mit einem RMS Dimmer
gedimmt wird.
DMX %
Linear
• TUNGSTEN EMULATOR emuliert das warme Licht und Dimmverhalten einer Glühlichtquelle.
• COLOR MODE unterstützt verschiedene Betriebsarten der CMY-Filter:
- Raw Mode (Grundeinstellung), ermöglicht die direkte Steuerung der Filter wie in allen früheren
Firmware-Versionen.
- Calibrated Mode ermöglicht die Kalibrierung der CMY Farbmischung. Der Calibrated Mode ist sinnvoll,
wenn Sie zwischen verschiedenen Geräten bei gleicher Einstellung Farbabweichungen beobachten.
Beachten Sie, dass die Farben der CMY Farbmischung im Calibrated Mode deutlich von den Farben,
die im Raw Mode erzeugt werden, abweichen können. Mehrere Geräte in einer Installation sollten
ALLE im Raw, Calibrated oder Extended Mode verwendet werden, um die Farbabweichungen gering zu
halten.
- Extended Mode (ab Firmware v.2.0.0) stellt verbesserte Farbkonsistenz über viele Geräte sicher.
Außerdem wird die Farbsättigung verbessert. Der Calibrated Mode (siehe oben) erzeugt kalibrierte
Farben über das gesamte Spektrum. Tief gesättigte Farben sind jedoch weniger tief gesättigt als
DMX %
Square law Inverse square law

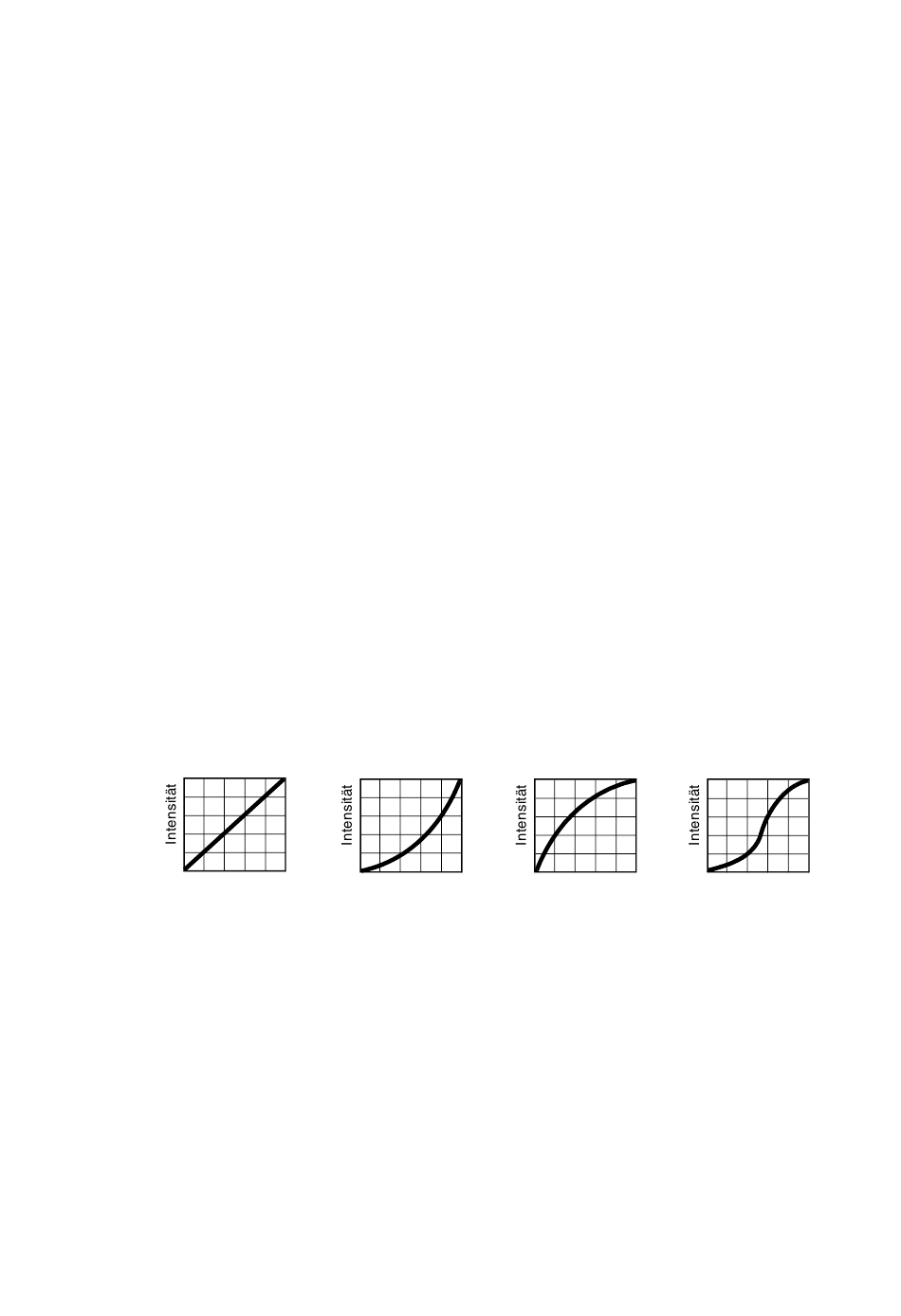

Bild 6: Dimmkurven
Einrichten des Gerätes
DMX %
S-curve
DMX %
19
