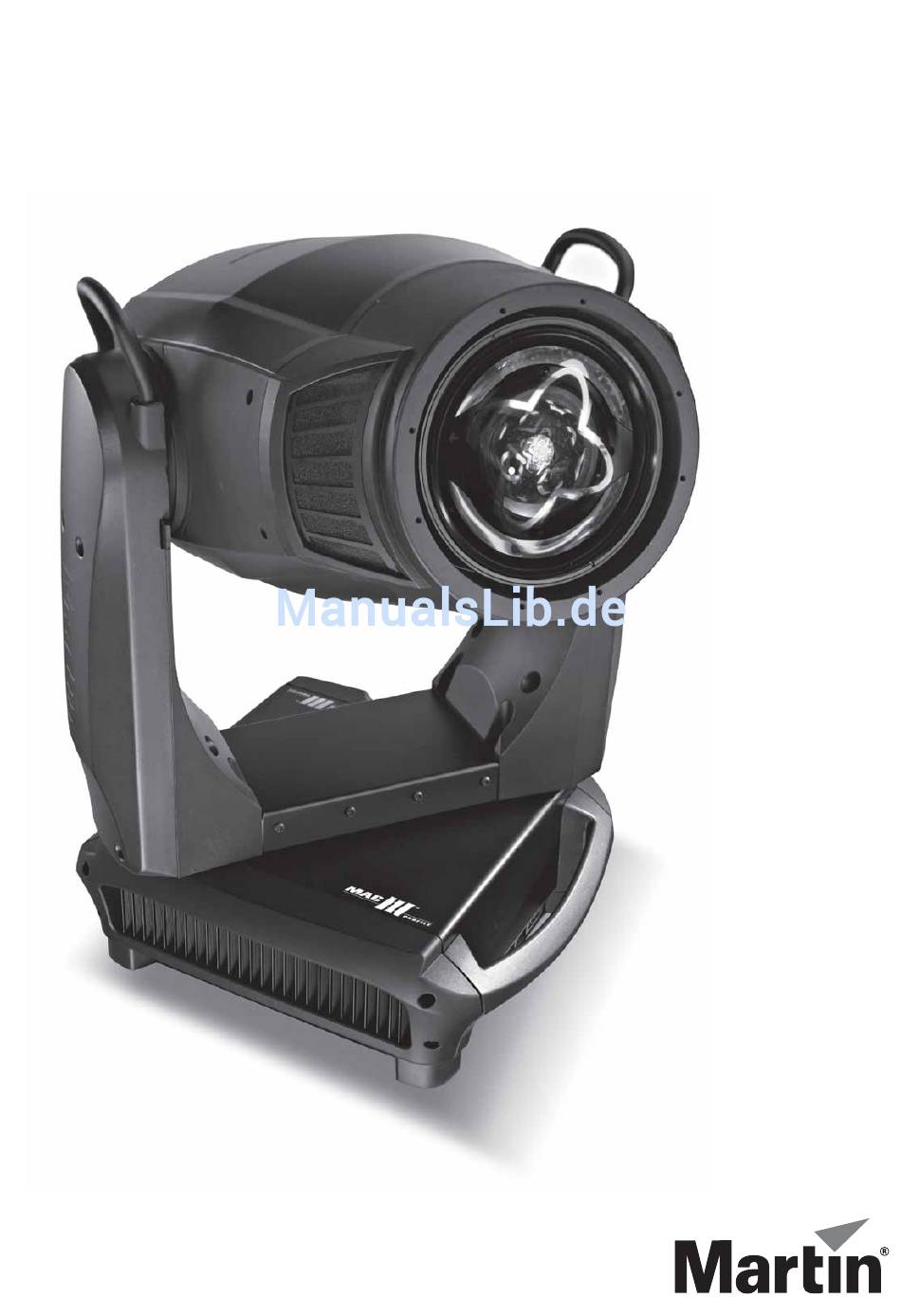

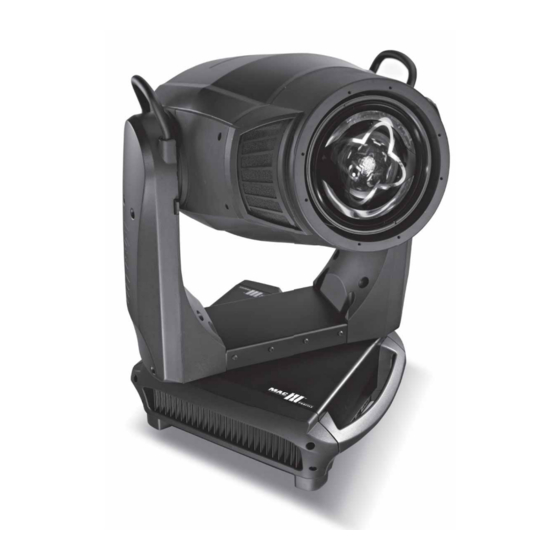

MAC III™ PERFORMANCE
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin MAC III PERFORMANCE

Inhaltszusammenfassung für Martin MAC III PERFORMANCE

  • Seite 1 MAC III™ PERFORMANCE BEDIENUNGSANLEITUNG...

  • Seite 2: Abmessungen

    Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional A/S oder Niederlassungen oder mit Martin Professional A/S verbundene Firmen beziehen, sind Eigentum oder Lizen- zen von Martin Professional A/S, den Niederlassungen oder mit Martin Professional A/S verbundenen Firmen.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ..............5 Einführung .
  • Seite 4 Die Gobos des MAC III Performance ........

  • Seite 5: Sicherheitshinweise

    Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 8740 0000. S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N •...
  • Seite 6 • Verwenden Sie das Gerät nicht bei Umgebungstemperaturen (T ) über 40° C. • Verändern Sie das Gerät nicht und verwenden Sie nur Original Martin-Ersatzteile. • Überbrücken Sie niemals den Temperatur-Schutzschalter oder Sicherungen. Ersetzen Sie defekte Sicherungen immer durch Sicherungen mit identischen Kennwerten.

  • Seite 7: Einführung

    Martin Professional GmbH, techn. Dokumentation, Hertzstr. 4, D-85757 Karlsfeld, Deutschland. Lieferumfang Der MAC III Performance wird in einem Transportkarton oder einem Flightcase für den optimalen Schutz während des Transports geliefert. Das Gerät wird mit folgendem Zubehör geliefert: • 1500 W Entladungslampe (installiert) •...

  • Seite 8: Spannungsversorgung

    Netzanschluss Wichtig! Verbinden Sie den MAC III Performance direkt mit der Spannungsversorgung. Der Anschluss an ein Dimmersystem führt zur Beschädigung des Geräts. Gegebenenfalls müssen Sie das Netzkabel mit einem passenden Netzstecker versehen. Verwenden Sie nur Schutzkontaktstecker, die für die Strom- und Leistungsaufnahme des Gerätes ausgelegt sind. Befolgen Sie die Montageanweisung des Steckerherstellers.

  • Seite 9: Leuchtmittel

    Leuchtmittel Über das Leuchtmittel Der MAC III Performance ist für die Verwendung mit einer Osram HTI 1500W/60/P50 Entladungslampe geeignet. Die hoch effiziente Kurzbogen-Entladungslampe weist die Farbtemperatur 6.000 K, einen Farbwiedergabe- Index über 85 und 750 h durchschnittliche Lebensdauer auf. Sie ist beschränkt heiß...
  • Seite 10 Fläche. Stellen Sie sicher, dass keine weiteren DMX-Signale die Position des Kopfes ändern können. 4. Siehe Bild 3. Justieren Sie das Leuchtmittel mit den drei Schrauben, bis das Leuchtfeld gleichmäßig ist. Bild 3: Justage des Leuchtmittels MAC III Performance Bedienungsanleitung...

  • Seite 11: Dmx Datenverbindung

    DMX Datenverbindung Der MAC III Performance ist mit 5-poligen DMX-Verbindern für DMX- und RDM-Signale ausgestattet. Die Pinbelegung ist wie folgt: • Pin 1: Schirm Port 1, DMX- und RDM-Kommunikation: • Pin 2: Data 1 cold (-) • Pin 3: Data 1 hot (+) Port 2, ab Werk nicht verwendet, aber für DMX- und RDM-Kommunikation verfügbar:...

  • Seite 12: Montage

    Montage Warnung! Der Pan-Motor des MAC III Performance verfügt über hohes Drehmoment. Die Basis kann sich bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht. Schalten Sie den MAC III Performance erst ein, wenn die Basis gegen Verdrehen gesichert wurde.
  • Seite 13 Gerätemenü begrenzt werden. Dadurch können die Geräte näher an anderen Geräten oder Strukturen montiert werden. 9. Der Abstand des Displays des MAC III Performance muss mindestens 3 m von anderen Lichtquellen entfernt sein. Intensives Licht kann das Display des MAC III Performance beschädigen.

  • Seite 14: Gerätemenü

    Wenn ein Fehler entdeckt wurde und die LED beim Ausschalten des Geräts rot leuchtet, blinkt die LED nach dem Ausschalten langsam rot. Dadurch können fehlerhafte Geräte leicht identifiziert werden. Das Martin Flightcase für den MAC III Performance verfügt über ein kleines Fenster, durch das die Status-LED sichtbar ist.
  • Seite 15 Batteriepuffer Das Display und das Gerätemenü werden durch die interne Batterie des MAC III Performance mit Spannung versorgt. Dadurch können wichtige Funktionen wie DMX-Adressierung auch aufgerufen werden, wenn das Gerät nicht mit der Netzspannung verbunden ist. Das Display wird in diesem Fall durch Drücken der Escape-Taste aktiviert. Das Display wird automatisch abgeschaltet, wenn das Jogwheel 10 s nicht bewegt wurde.

  • Seite 16: Dmx-Adresse

    Sie können dem MAC III Performance eine vierstellige ID-Nummer zur einfachen Identifizierung des Geräts in einer Installation zuweisen. Beim ersten Einschalten des Geräts ist die Fixture ID seine DMX-Adresse. Sobald im Menü FIXTURE ID eine andere Zahl als 0000 gewählt wird, zeigt der MAC III Performance die ID-Nummer an.

  • Seite 17: Anpassen Der Einstellungen

    Anpassen der Einstellungen Der MAC III Performance bietet im Menü PERSONALITY verschiedene Optionen zur optimalen Anpassung des Geräts an den Einsatzzweck: • PAN/TILT SETTINGS enthält drei Optionen: - PAN/TILT CONTROL zum Vertauschen und / oder invertieren von Pan und Tilt und zum aktivieren der Pan / Tilt-Begrenzung (siehe P/T LIMIT SETTINGS unten).
  • Seite 18 - VRMS linear (S-Kurve) – Die Einstellung der Helligkeit ist im unteren und oberen Bereich höher, im mittleren Bereich niedrig aufgelöst. Die kurve simuliert das Verhalten einer Glühlichtquelle wie sie z.B. im Martin™ MAC TW1™ verwendet wird. - Exponentiel – Die Einstellung der Helligkeit ist im unteren Bereich hoch, im oberen Bereich niedrig aufgelöst.

  • Seite 19: Werkseinstellungen

    Wenn die Option Off gewählt wurde, kann trotzdem das Leuchtmittel gelöscht oder das Gerät über spezielle Wertekombinationen zurückgesetzt werden (siehe “MAC III Performance DMX-Protokoll” auf Seite 48). • PARAMETER SHORTCUTS legt fest, ob die Farb- und Goboräder den kürzesten Weg zur neuen Position wählen (enabled) und dabei die offene Position ignorieren oder die offene Position meiden (disabled).

  • Seite 20: Dmx Werteanzeige

    • EVENT LOG VIEWER zeigt den Eventlog im Display, siehe “Event Log” auf Seite 35. DMX Werteanzeige Der MAC III Performance zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren.

  • Seite 21: Manuelle Steuerung

    Manuelle Steuerung Im Menü MANUAL CONTROL können Sie das Gerät resetten, das Leuchtmittel zünden oder löschen und alle Effekte steuern. Setup Wizard Der SETUP WIZARD ermöglicht den schnellen Zugriff auf häufig verwendete Funktionen. Gerätemenü...

  • Seite 22: Setzen Der Einstellungen Per Dmx

    Beleuchtung des Displays Die Beleuchtung des Displays kann per DMX aktiviert werden. Dies ermöglicht das Ablesen der DMX Adresse bei installiertem Gerät. Anschließend kehrt das Display wieder gemäß den Einstellungen des Gerätemenüs, in den Ruhezustand zurück. MAC III Performance Bedienungsanleitung...

  • Seite 23: Überschreiben Der Einstellungen Des Gerätemenüs

    Geräte-Einstellungen (einen DMX Wert zwischen -2.5% 130 und 134 auf Kanal 34 im 16-bit Modus oder Kanal 40 im erweiterten 16-bit Modus). Der MAC III Performance liest nun den Wert des DMX Kanals (in unserem Beispiel 192 für Cyan) und übersetzt Wert des Justage-...

  • Seite 24: Effekte

    Im DMX-Protokoll ab Seite 48 finden Sie weitere Details zur Farbfilterauswahl. Drehbare Gobos Das Goborad des MAC III Performance ist mit 5 dreh-, indizier- und austauschbaren Gobos und einer offenen Position bestückt. Die Standarbestückung ist in Bild 13 dargestellt. MAC III Performance Bedienungsanleitung...

  • Seite 25: Gobo-Animation

    Konstruktion und Qualität erfüllen (siehe “Technische Daten” auf Seite 65). Die Handhabung, Aufbewahrung und Montage der Gobos des MAC III Performance muss bestimmten Vorschriften genügen. Nähere Informationen finden Sie im Abschnitt “Die Gobos des MAC III Performance” auf Seite 43.

  • Seite 26: Strahleffekt (Frostfilter)

    Bild 14: Animationsrad „Tribal waves“ Strahleffekt (Frostfilter) Der MAC III Performance wird mit einem Frostfilter geliefert, der per DMX in den Strahlengang ein- und ausgefahren werden kann. Optional kann der Frostfilter gegen ein Vierfach-Prisma (Artikelnr. 62329120), wie es ab Werk im MAC III Profile zur Verfügung steht, ersetzt werden.

  • Seite 27: Pan Und Tilt

    Um die Zoom/Fokus-Kopplung zu verwenden, wählen Sie über den Steuerkanal oder das Untermenü FOCUS TRACKING im Menü PERSONALITY den gewünschten Bereich. Stellen Sie dann das Fokusobjektiv ein. Jetzt ist die Kopplung aktiv und das Gerät verwendet den Autofokus. Pan und Tilt Pan und Tilt werden in beiden DMX-Modi mit 16 bit Auflösung gesteuert.

  • Seite 28: Followspot-Modus

    • Die Bohrungen sind bei MAC III Profile, die vor August 2009 hergestellt wurden, nicht unbedingt mit Gewinden versehen. Prüfen Sie das, wenn Sie einen MAC III Profile in einen MAC III Performance umgebaut haben. Verwenden Sie in diesem Fall selbstschneidende M6-Schrauben (DIN 7500), um den Adapter zu befestigen.
  • Seite 29 • Die Schrauben müssen 12 bis 15 mm tief in das Gewinde gedreht werden. • Die Lampenabdeckung wird sehr heiß. Isolieren Sie die Handgriffe thermisch, um Verbrennungen zu verhindern. • Die Handgriffe dürfen erst montiert werden, NACHDEM der Followspot-Modus aktiviert wurde.

  • Seite 30: Rdm

    Der MAC III Performance kann über RDM (Remote Device Management) in Übereinstimmung mit ESTA’s American National Standard E1.20-2006: Entertainment Technology RDM Remote Device Management Over DMX512 Networks kommunizieren. RDM ist ein bidirektionales Protokoll für die Verwendung in DMX512 Steuersystemen. Es ist der offene Standard für die Konfiguration und Überwachung von DMX-fähigen Geräten.

  • Seite 31: Vom Mac Iii Performance Unterstützte Standardbefehle

    Vom MAC III Performance unterstützte Standardbefehle erlaubt erlaubt RDM Parameter ID’s (slot 21-22) Hinweise Category – Network Management DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE Category - Status Collection QUEUED_MESSAGE STATUS_MESSAGES STATUS_ID_DESCRIPTION CLEAR_STATUS_ID Category - RDM Information SUPPORTED_PARAMETERS PARAMETER_DESCRIPTION Category – Product Information DEVICE_INFO...
  • Seite 32 UI PCB CHARGER PCB BATTERY FAN PCB ANIMATION FX PCB TEMPERATURE GOBO FX PCB CMY PCB ZOOM FOCUS PCB PAN/TILT PCB POWER UNIT PCB POWER UNIT CAPACITOR MAINS VOLTAGE LAMP VOLTAGE POWER UNIT LAMP CURRENT LAMP WATTAGE MAC III Performance Bedienungsanleitung...

  • Seite 33: Vom Mac Iii Performance Unterstützte Herstellerspezifische Befehle

    Vom MAC III Performance unterstützte herstellerspezifische Befehle erlaubt erlaubt RDM Parameter ID’s (slot 21-22) Hinweise Kategorie - DMX Protokolleinstellung DMX_LAMP_OFF DMX_RESET Einstellung des Verhaltens EFFECT_SPEED EFFECT_SHORTCUTS LAMP_HOUR_WARNING_HOURS Datenbereich: 0 - 750 h AIR_FILTER_HOUR Datenbereich: 0 - 750 h AIR_FILTER _HOUR_WARNING_HOURS...

  • Seite 34: Wartung Und Reparatur

    Dieser Abschnitt beschreibt die Wartungs- und Reparaturarbeiten, die von Ihnen ausgeführt werden dürfen. Überlassen Sie alle Arbeiten, die nicht beschrieben werden, qualifizierten Martin Service-Technikern. Der MAC III Performance muss regelmäßig gereinigt werden. Das Reinigungsintervall hängt stark von den Betriebsbedingungen ab. Beachten Sie unbedingt die Richtlinien zur Reinigung später in diesem Abschnitt.

  • Seite 35: Event Log

    Event Log Ab Software 1.5.0 überwacht der MAC III Performance die Leistung, Fehler oder Warnungen, Temperaturen und mehr. Die Daten werden in einer Log-Datei gespeichert. Die Datei können Sie im Gerätemenü öffnen oder in einen USB-Stick kopieren und am PC öffnen.
  • Seite 36 • Adjustment Settings zeigt die Justagewerte ab Werk beim Einschalten. Diese Werte sollten nur von qualifizierten Martin Servicetechnikern geändert werden. • Calibration Settings zeigt die Kalibrierwerte beim Einschalten. Diese Einstellungen können vom Anwender geändert werden (siehe “Kalibrieren der Effekte” auf Seite 38). MAC III Performance Bedienungsanleitung...
  • Seite 37 • Fixture Information zeigt die Daten der Stundenzähler beim letzten Einschalten. • Module Information zeigt die Daten der Effektmodule des Gerätes. • PCB information zeigt die Daten der PCBs des Gerätes. • Die Event Section zeigt alle Fehler, Warnungen und Änderungen der Einstellungen, die vom Anwender seit dem letzten Bericht vorgenommen wurden.

  • Seite 38: Kalibrieren Der Effekte

    Sobald Sie das Menü verlassen, fährt der Kopf in seine ursprüngliche Position. 4. Der Kopf muss sich frei bewegen können. Drücken Sie die Escape-Taste, um das Menü zu verlassen. Der Kopf fährt in die Position, die er vor der Kalibrierung inne hatte. MAC III Performance Bedienungsanleitung...

  • Seite 39: Laden Und Speichern Von Grundwerten Der Kalibrierung

    Software-Installation Die Version der installierten Firmware können Sie unter dem Menüpunkt FIXTURE INFORMATION im Hauptmenü aufrufen. Die neueste Firmware finden Sie auf der Martin website. Sie kann mit zwei Methoden installiert werden: • Mit einem USB Speichermedium, auf dem sich die entsprechende BANK-Datei befindet über den USB-Port des MAC III Performance, oder •...

  • Seite 40: Installation Mit Einem Pc Und Interface

    • Ein USB/DMX-Interface (Martin Universal USB/DMX™ oder Martin DABS1™). Installation der Software: 1. Laden Sie die Software für den MAC III Performance im MU3-Format vom Support-Bereich der Martin webseite www.martin.com herunter. 2. Lesen Sie die Release-Hinweise der Software. Beachten Sie die Hinweise und Warnungen.

  • Seite 41: Reinigen Und Ersetzen Der Luftfilter

    Reinigen und Ersetzen der Luftfilter Das Untermenü AIR FILTERS im Menü FIXTURE INFORMATION dient auch zur Überwachung der Reinigungsintervalle der Luftfilter. Reinigung der Luftfilter: 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 2 Stunden und 45 Minuten abkühlen.

  • Seite 42: Reinigen Des Gerätes

    6. Montieren Sie die Kopfabdeckungen Schmierung Der MAC III Performance muss unter normalen Betriebsbedingungen nicht geschmiert werden. Die Laufschienen des Zoom- und Fokusobjektivs sind mit teflonhaltigem Schmiermittel versehen. Wenden Sie sich an Ihren Martin-Händler, wenn die Schienen neu geschmiert werden sollen.

  • Seite 43: Ersetzen Eines Farbfilters

    Der MAC III Performance verwendet spezielle Borosilikat-3.3-Gobos mit verstärkter, matter Aluminiumbeschichtung. Sie müssen sorgfältig behandelt und gelagert werden. Die Verwendung von Metallgobos im MAC III Performance wird nicht empfohlen. Verwenden Sie keine Gobos mit dunkler Beschichtung, da die Gobos überhitzen können und brechen.

  • Seite 44: Austauschen Drehbarer Gobos

    Gobohalter bis zum Anschlag in die Aufnahme. Heben Sie, wenn nötig, die Feder der Aufnahme mit einem kleinen Schraubendreher etwas an. 9. Montieren Sie die Kopfabdeckung (vergessen Sie das Fangseil nicht!), wenn die Arbeiten beendet sind. MAC III Performance Bedienungsanleitung...

  • Seite 45: Gobo-Orientierung

    Die in Bild 24 angegebenen Orientierungen sind in den meisten Fällen zutreffend. Wenden Sie sich an Ihren Martin-Händler oder den Gobohersteller, wenn Sie Zweifel bezüglich der korrekten Orientierung eines bestimmten Gobotyps haben. Minimieren Sie die Möglichkeit thermisch bedingter Schäden, indem Sie grundsätzlich die stärker reflektierende Seite des Gobos zum Leuchtmittel weisend montieren.

  • Seite 46: Austauschen Des Animationsrades

    Magneten und die Indexöffnung mit der Antriebsachse und dem Indexstift aus und lassen Sie es los. 6. Montieren Sie die Kopfabdeckung Bild 26: Entfernen des Animationsrads (vergessen Sie das Fangseil nicht!), wenn die Arbeiten beendet sind. MAC III Performance Bedienungsanleitung...

  • Seite 47: Entfernen Der Module

    Entfernen der Module Der MAC III Performance ist modular aufgebaut. Die vollständige Beschreibung zur Entfernung und Wartung der Module finden Sie in den Martin™ Service-Unterlagen für den MAC III Performance. Wichtig! Der Zoom- / Fokusschlitten und das Animationsrad müssen in die beschrie- benen Positionen gebracht werden, bevor die Module entfernt werden können.

  • Seite 48: Mac Iii Performance Dmx-Protokoll

    Kanal 21 (16-bit) oder 25 (16-bit erweitert) gewählt Normal (gesamter Bereich) 1 - 127 1 - 50 Gelb minimal (127 = Vollfarbe) 128 - 254 51 - 99 Gelb maximal (128 = weiß) Normal (gesamter Bereich) MAC III Performance Bedienungsanleitung...
  • Seite 49 Kontinuierliche Drehung des Rades und der Gobos. Gobo-Drehgeschwindigkeit auf Kanal 9 (10) einstellen Drehung im Uhrzeigersinn, schnell → langsam 210 - 232 79 - 89 Drehung gegen Uhrzeigersinn, langsam → schnell 233 - 255 90 - 100 MAC III Performance DMX-Protokoll...
  • Seite 50 79 - 88 226 - 229 89 - 90 Keine Drehung Gegen Uhrzeigersinn, langsam → schnell 230 - 255 91 - 100 0 - 255 0 - 100 Drehung der Schieberebene: Index oder Drehung fein (LSB) MAC III Performance Bedienungsanleitung...
  • Seite 51 Drehgeschwindigkeit und -richtung auf Kanal 23 (27) einstellen Winkelposition indiziert, horizontal → vertikal: Position auf Kanal 23 (27) 111 - 195 44 - 76 einstellen Winkelposition indiziert, vertikal → offen: Position auf Kanal 23 (27) einstellen 196 - 255 77 - 100 MAC III Performance DMX-Protokoll...
  • Seite 52 0 - 255 0 - 100 0 - 255 0 - 100 Pan, fein (LSB) Tilt (MSB) Links → rechts (128 = neutral) 0 - 255 0 - 100 0 - 255 0 - 100 Tilt, fein (LSB) MAC III Performance Bedienungsanleitung...
  • Seite 53 Erweiterter 16-bit 16-bit Modus Modus DMX-Wert Prozent Funktion Geräteeinstellungen 0 - 9 0 - 1 Keine Funktion 10 - 14 2 - 3 Reset, vollständig 15 - 19 4 - 5 Reset, nur Dimmer und Shutter 20 - 24 6 - 7 Reset, nur CMYC und Farbrad 25 - 29 8 - 9...
  • Seite 54 Erweiterter 16-bit 16-bit Modus Modus DMX-Wert Prozent Funktion Gerätejustage / Kalibrierung 0-39 0 -13 Keine Funktion, für zukünftige Funktionen reserviert 40-44 14 - 15 Pan/Tilt-Begrenzung einschalten 45-49 16 - 17 Keine Funktion, für zukünftige Funktionen reserviert 50-54 18 - 19 Pan/Tilt-Begrenzung ausschalten 55-59 20 - 21...

  • Seite 55: Gerätemenü

    Gerätemenü Mit * markierte Befehle können auch per DMX ausgeführt werden. Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Funktion (Grundeinstellung fett) Schnellzugriff auf häufig verwendete Funktionen / Menüs: FACTORY SETTINGS, DMX ADDRESS, PROTOCOL SET, FIXTURE ID, plus häufig verwendete PERSONALITY Einstellungen: PAN/TILT SETUP WIZARD Einstellungen, SPEED, FANS, DIMMING CURVE, AUTOMATIC LAMP ON, DISPLAY.
  • Seite 56 Leuchtmittel kann nicht per DMX gelöscht werden (Überschreiben: Siehe DMX-Protokoll). DMX LAMP OFF Leuchtmittel kann per DMX gelöscht werden. Kein Reset per DMX möglich (Überschreiben: Siehe DMX-Protokoll). DMX RESET Reset per DMX möglich. Tabelle 3: Gerätemenü MAC III Performance Bedienungsanleitung...
  • Seite 57 Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Funktion (Grundeinstellung fett) Effekte vermeiden beim Wechsel die offene Position. PARAMETER SHORTCUTS Effekte nehmen den kürzesten Weg, auch über die offene Position. Display bleibt eingeschaltet. Display erlischt 2 min nach letztem 2 min. Tastendruck.
  • Seite 58 STROBE/ SHUTTER → TILT Alle effekte manuell einstellen Pan/Tilt Lagekorrektur aktiv PAN/TILT FEEDBACK Pan/Tilt Lagekorrektor nicht aktiv CMY MODULE DIMMER Für qualifizierte Martin Servicetechniker - EFFECT MODULE SHUTTER ADJUST Martin Service-Dokument lesen, bevor im Menü etwas geändert wird. PAN/TILT MODULE...

  • Seite 59: Wartungs- Und Fehlermeldungen

    Der Zähler im SERVICE-Menü hat den eingestellten Wert erreicht. Tabelle 5: Wartungsmeldungen Fehlermeldungen Der MAC III Performance überprüft im Betrieb ständig seine Funktion. Wenn er einen Fehler erkennt, erscheint eine Fehlermeldung im Display. Die wichtigsten Fehlermeldungen sind in Tabelle 6 zusammengefasst::...
  • Seite 60 Modul eventuell falsch angeschlossen. EEPR EEPROM INVALID/NO CONN. Keine Verbindung oder ungültige EEPROM-Daten. EFSM ERROR FAILSAFE MODE Modulfehler während des Selbsttests entdeckt. Service notwendig. Das Gerät kann eventuell nicht mehr gesteuert werden. Tabelle 6: Fehlermeldungen MAC III Performance Bedienungsanleitung...
  • Seite 61 Kurztext Bedeutung LAMP R FAN ERROR LAMP L FAN ERROR BOTTOM FAN ERROR CMY FAN ERROR TOP FAN ERROR MAINBOARD FAN 1ERROR POWER FAN 1 ERROR POWER FAN 2 ERROR FBEP PAN FEEDBACK ERROR Die Pan-Position kann nicht korrigiert werden. FBET TILT FEEDBACK ERROR Die Tilt-Position kann nicht korrigiert werden.
  • Seite 62 UPLOAD ERROR UI Das Gerätemenü-Modul kann nicht mit neuer Software bespielt werden. UEZF UPLOAD ERROR ZOOM/FOCUS Das Zoom/Fokus-Modul kann nicht mit neuer Software bespielt werden. UPLB UPLOAD ERROR ON BALLAST (Software-Versionen bis 1.3) Tabelle 6: Fehlermeldungen MAC III Performance Bedienungsanleitung...
  • Seite 63 Kurztext Bedeutung UPLC UPLOAD ERROR ON COOLING (Software-Versionen bis 1.3) UPLD DMX UPLOAD ERROR Fehler während des Uploads per DMX. Leitungen und Verbinder prüfen, erneut versuchen. UPLE UPLOAD ERROR ON EFFECT (Software-Versionen bis 1.3) Tabelle 6: Fehlermeldungen Wartungs- und Fehlermeldungen...

  • Seite 64: Fehlerbehebung

    DMX- und RDM-Port vertauscht Einstellung prüfen. Der entsprechende Effekt muss justiert Zeitfehler beim Reset Wenden Sie sich an den Martin-Service. werden. Ein mechanischer Effekt verliert Der Effekt muss gereinigt, justiert oder Wenden Sie sich an den Martin-Service. seine Position.

  • Seite 65: Technische Daten

    Technische Daten Abmessungen und Gewicht Länge ............... 690 mm Breite .
  • Seite 66 240 V, 60 Hz............1786 W, 7,5 A, PF 0,987 Messwerte bei Nominalspannung ermittelt. Mögliche Abweichung +/- 10%. PF = Leistungsfaktor MAC III Performance Bedienungsanleitung...
  • Seite 67 MAC III Performance im Transportkarton ........Artikelnr.:...
  • Seite 68 Auskünfte zur fachgerechten Entsorgung dieses Geräts und anderer Martin™-Produkte. Dieses Produkt enthält zwei Batterien. Die Batterien dürfen nach Gebrauch nur über autorisierte Sammel- systeme entsorgt werden. Martin beteiligt sich, wo erforderlich, an entsprechenden Sammelsystemen, um die fachgerechte Entsorgung zu gewährleisten.
