Datenverbindung
Wichtig!
Schalten Sie das Gerät aus, bevor Sie Datenleitungen anschließen oder entfernen.
Der MAC Ultra Performance verfügt über zwei Paar Anschlüsse für den Steuerdateneingang und -ausgang:
• ein Paar XLR-Verbinder (A in Bild 8), und
• ein Paar etherCON-Verbinder (B in Bild 8).
Verwenden Sie nur einen Verbindertyp – entweder XLR oder etherCON – gleichzeitig.
Datenverbindung über XLR Datenleitungen
Der MAC Ultra Performance ist mit 5-poligen DMX-Verbindern (siehe A in Bild 8) für DMX- und
RDM-Signale ausgestattet. Die Pinbelegung ist wie folgt:
• Pin 1: Schirm
• Pin 2: Data 1 cold (-)
• Pin 3: Data 1 hot (+)
Die Pins 4 und 5 werden von diesem Gerät nicht verwendet. Die Pins sind vom Ein- zum Ausgang
verbunden und können für zusätzliche Steuersignale für andere Geräte verwendet werden.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
• Verwenden Sie abgeschirmte twisted-pair-Leitungen, die der Norm RS-485 entsprechen.
• Die Schirmung muss mit dem Steckergehäuse verbunden werden. Alle anderen Geräte der Datenlinie
müssen ebenfalls abgeschirmte Leitungen unterstützen.
• 24 AWG-Leitungen können für Entfernungen bis zu 300 m verwendet werden. Für größere Distanzen
müssen dickere Leitungen und / oder Aufholverstärker eingesetzt werden.
• Normale Mikrofonleitungen können die Daten über längere Strecken nicht zuverlässig übertragen.
• Um eine Datenkette aufzuteilen, müssen Sie optisch isolierte Splitter / Verstärker verwenden.
• Überlasten Sie die Datenleitung nicht. An eine Datenkette dürfen maximal 32 Geräte angeschlossen
werden.
• Stecken Sie auf den Datenausgang des letzten Geräts der Datenlinie einen DMX Abschluss-Stecker.
Anschluss der Datenleitung
Verbinden des MAC Ultra Performance mit DMX / RDM-Daten über eine XLR Datenleitung:
1. Schalten Sie alle Geräte der Datenlinie aus.
2. Verbinden Sie den Datenausgang der Steuerung mit dem Dateneingang (XLR-Stecker) des MAC Ultra
Performance mit einer hochwertigen XLR Datenleitung.
3. Verbinden Sie den Datenausgang (XLR-Buchse) des MAC Ultra Performance mit dem Dateneingang
des nächsten Geräts.
A
B

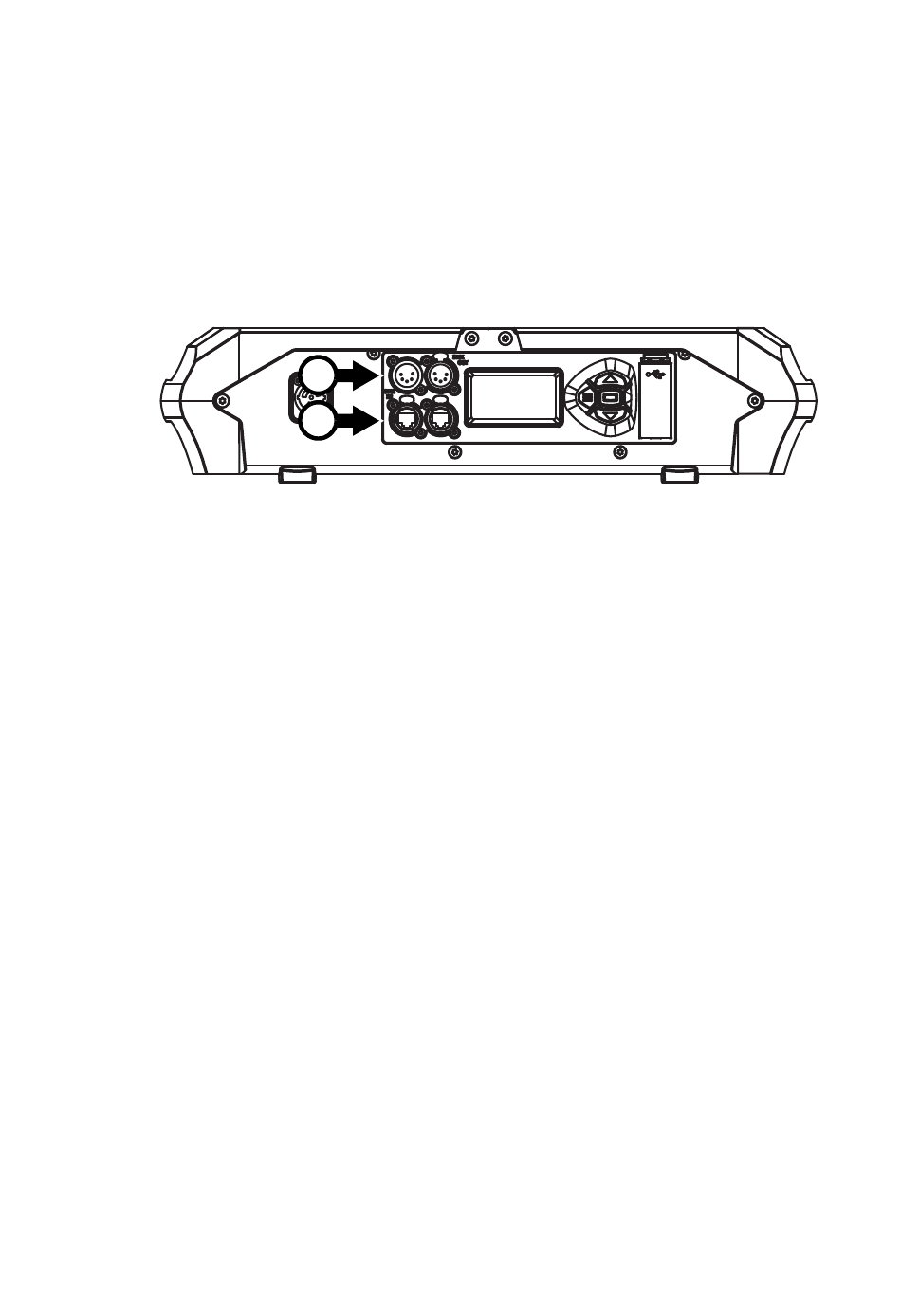

Bild 8: Datenverbinder
