Inhaltszusammenfassung für Martin MAC 575 Krypton
- Seite 1 MAC 575 Krypton Bedienungsanleitung...
-
Seite 2: Abmessungen
©2007 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Die gegebenen Informationen können ohne vorherige Ankündigung geändert wer- den. Martin Professional A/S und alle verbundenen Firmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. -
Seite 3: Sicherheitshinweise
Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 70 200 201. S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N •... - Seite 4 • Verändern Sie das Gerät nur so, wie in dieser Anleitung beschrieben wird. • Verwenden Sie nur Original Martin-Ersatzteile. S C H U T Z V O R V E R L E T Z U N G E N D U R C H A B S T Ü R Z E •...
-
Seite 5: Inhaltsverzeichnis
MAC 575 Krypton DMX-Protokoll ........ - Seite 6 Notizen...
-
Seite 7: Einführung

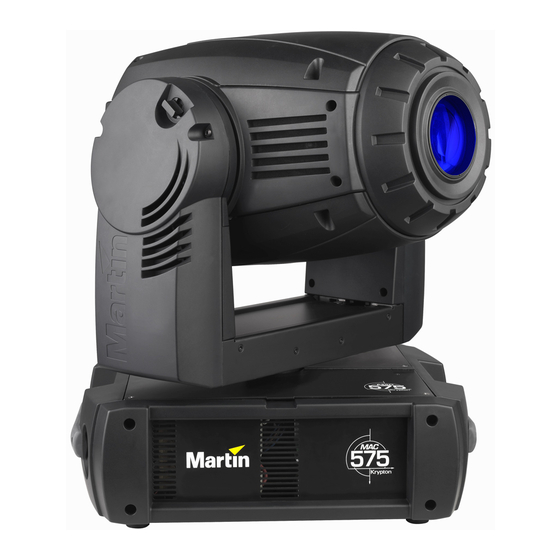

Einführung Vielen Dank für Ihre Wahl des Martin MAC 575 Krypton™. Der Movinghead-Profilscheinwerfer verfügt über: • Eine 575 W Entladungslampe mit kurzem Lichtbogen als Lichtquelle • Einen mechanischen Vollbereichsdimmer / Shutter • Zwei Farbräder mit insgesamt 14 dichroitischen Farbfiltern und zwei Farbtemperatur-Korrekturfiltern •... -
Seite 8: Spannungsversorgung
Sie die korrekte Einstellung, bevor Sie das Gerät einschalten. Anpassen des Ballasts an die Netzspannung Der MAC 575 Krypton akzeptiert Netzspannungen von 200 - 240 V und die Netzfrequenzen 50 und 60 Hz. Das Netzteil des Geräts passt sich automatisch an Netzspannungen und -frequenzen innerhalb dieses Bereichs an. -
Seite 9: Leuchtmittel
Leuchtmittel Über die Entladungslampe Der MAC 575 Krypton ist für die Verwendung der GE CSR 575/S/DE/70 Entladungslampe konstruiert. Die hoch effiziente, zweiseitig gesockelte Entladungslampe mit kurzem Lichtbogen erzeugt Licht mit 7.000 K Farbtemperatur, verfügt über einen Farbwiedergabe-Index über 85 und eine durchschnittliche Lebensdauer von 750 Stunden. - Seite 10 Justieren Sie das Leuchtmittel sorgfältig. Ein zu starker hot-spot kann die optischen Komponenten beschädigen. 1. Schalten Sie den MAC 575 Krypton ein und warten Sie, bis der Reset beendet ist. Zünden Sie das Leuchtmittel über eine Steuerung oder das Gerätemenü und richten Sie den offenen, weißen Lichtstrahl auf eine glatte...
-
Seite 11: Dmx Datenverbindung
Verwenden Sie immer nur einen Dateneingang und einen Datenausgang pro Gerät. Der MAC 575 Krypton ist mit 3- und 5-poligen XLR-Verbindern für den Datenein- und ausgang ausgestattet. Alle Verbinder sind wie folgt belegt: Pin 1 Abschirmung, Pin 2 cold (-), Pin 3 hot (+). Die Pins 4 und 5 sind nicht belegt. -
Seite 12: Montage
Montage Der MAC 575 Krypton kann auf die Bühne oder, wie in Bild 7 gezeigt, in beliebiger Orientierung mit Klemmen an einer Truss befestigt werden. Bild 7: Montage-Positionen der Omega-Adapter und des Ankerpunkts für das Fangseil Warnung!Montieren Sie das Gerät immer mit 2 Klemmen. Verriegeln Sie beide Schnellverschlüsse des Omega-Adapters jeder Klemme. -
Seite 13: Gerätemenü
Gerätemenü Über das Gerätemenü des MAC 575 Krypton geben Sie die DMX-Adresse an und stellen persönliche Einstellungen ein. Sie können Gerätedaten auslesen und Testroutinen aufrufen. Die Einstellungen können auch ferngesteuert über die Datenlinie mit dem Martin MP-2 Uploader geändert werden. -
Seite 14: Anpassen Der Funktionen
Anpassen der Funktionen B e w e g u n g Der MAC 575 Krypton stellt Ihnen verschiedene Optionen für die Anpassung des Bewegungsverhaltens in unterschiedlichen Anwendungen zur Verfügung. • In der Protokolleinstellung ( wählen Sie zwischen Grundmodus ( ) oder erweitertem Modus ... -
Seite 15: Betriebsinformationen
Die Irisblende benötigt beim Öffnen des Dimmers Sekundenbruchteile, um auf die offene Position zu fahren - wenn dieses Verhalten störend ist, sollte die Option nicht verwendet werden. P e r s ö n l i c h e E i n s t e l l u n g e n →... -
Seite 16: Service-Routinen
Stellen Sie an allen Geräten den gleichen Wert für Fokus, Zoom, Dimmer, Iris und Gobo ein. Bestimmen Sie ein Gerät als Referenz. Wählen Sie an allen anderen Geräten → → und drücken Sie [Enter]. Stellen Sie den Offset ein und speichern Sie den Wert mit [Enter]. MAC 575 Krypton... - Seite 17 L ü f t e r → Die Lüfter können mit voller Drehzahl oder temperaturgesteuert laufen. Im Menü stellen Sie den Modus ein. Wählen Sie in Umgebungen mit niedriger Temperatur oder wenn leiser Betrieb gewünscht den regulierten Betrieb. Die Lebensdauer des Leuchtmittels, der Lüfter und anderer Komponenten ist höher, wenn Sie die Lüfter bei voller Drehzahl betreiben.
-
Seite 18: Effekte
Effekte Dieser Abschnitt beschreibt die Funktionen des MAC 575 Krypton, die per DMX gesteuert werden können. Der MAC 575 Krypton verfügt über zwei DMX-Modi, den 16-bit Grundmodus und den erweiterten 16-bit Modus. Der erweiterte Modus belegt sechs DMX-Kanäle mehr als der Grundmodus und bietet alle Funktionen des Grundmodus. -
Seite 19: Farbräder
Farbräder Die zwei Farbräder sind mit je 8 Farbfiltern plus offen bestückt. Die Räder können kontinuierlich drehen und dabei Farbteileffekte oder Vollfarben erzeugen. Das DMX-Protokoll enthält Befehle zur zufälligen Farbwahl oder kontinuierlicher Farbraddrehung bei verschiedenen Geschwindigkeiten. Im Grundmodus wird Farbrad 1 über Kanal 3, Farbrad 2 über Kanal 4 gesteuert. Im erweiterten Modus können Sie das Farbrad 1 über die Kanäle 4 und 5, Farbrad 2 über die Kanäle 6 und 7 gesteuert. -
Seite 20: Pan Und Tilt
Der Pan/Tilt Geschwindigkeitskanal enthält Funktionen, mit denen die Pan/Tilt Geschwindigkeitseinstellung von der Steuerung aus geändert werden kann. Der Geschwindigkeitskanal für die Effekte enthält Funktionen, mit denen die Shortcut-Einstellungen für die Farb- und Goboräder von der Steuerung aus geändert werden können. MAC 575 Krypton... -
Seite 21: Optische Konfiguration
Der MAC 575 Krypton enthält zwei Farbräder mit 8 austauschbaren, dichroitischen Farbfiltern und einer offenen Position. Ab Werk sind die Farbräder des MAC 575 Krypton mit 15 Farben und einem Korrekturfilter ausgestattet. Bild 8 zeigt die Filterpositionen vom Leuchtmittel aus gesehen. Im DMX-Protokoll ab Seite 30 finden Sie die entsprechen- den DMX-Werte zum Aufruf der Farben. -
Seite 22: Gobos
G o b o s m i t A n w e n d e r m o t i v e n Martin Professional bietet eine große Auswahl an Gobos für den MAC 575 Krypton an. Der Scheinwerfer verwendet die selbe Gobogröße wie der MAC 500, MAC 550 und MAC 700. Weitere Informationen finden Sie auf unserer web site www.martin.com. - Seite 23 Die Fokussierung ist am einfachsten, wenn die beschichteten Seiten der Gobos in einer Ebene liegen. Die Gobos im MAC 575 Krypton sind ab Werk so montiert. Wenn ein Glasgobo wegen zu hoher Hitze zerstört werden könnte, sollte die stärker reflektierende Seite zum Leuchtmittel zeigen.
-
Seite 24: Austauschen Drehbarer Gobos
4. Schieben Sie das Gobo unter Beachtung der Orientierung (siehe Bild 11) unter die Haltefeder. Richten Sie das Gobo zentrisch zur Goboposition aus. 5. Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten. MAC 575 Krypton... -
Seite 25: Regelmäßige Wartung
Charakteristik durch Verschleiß und Verbrauch verändert haben und Sie Wert auf sehr präzise optische Parameter legen. Um die Lebensdauer des MAC 575 Krypton zu erhöhen und ihre Investition zu schützen, sollten Sie das Gerät - besonders das Kühlsystem - regelmäßig den Hinweisen in diesem Abschnitt folgend, reinigen. -
Seite 26: Ausbauen Der Moduls
4. Verriegeln Sie den Kopf mit der Oberseite nach oben. Halten Sie das Zoom-Objektiv an seiner Basis und schieben Sie das Objektiv bis zum Anschlag ganz nach vorne (Bild 15). Kopfoberseite nach oben Bild 15: Verschieben des Zoom-Objektivs nach vorne MAC 575 Krypton... -
Seite 27: Reinigung
Die Reinigungsintervalle hängen stark von den Einsatzbedingungen des Geräts ab. Deswegen ist es unmöglich, genaue Reinigungsintervalle für den MAC 575 Krypton anzugeben. Die Lüfter setzen sich durch Staub- und Nebelpartikel in der Luft zu - in extremen Fällen kann das Gerät schon nach wenigen Betriebs- stunden eine Reinigung erfordern. -
Seite 28: Schmierung
Sicherungen nur durch Sicherungen mit identischen Kennwerten. Überbrücken oder reparieren Sie niemals eine defekte Sicherung. Der MAC 575 Krypton wird durch eine träge 10A-Sicherung geschützt. Sie befindet sich in einem Sicherungshalter neben dem Netzkabel-Eingang des Geräts. Ersetzen der Hauptsicherung: 1. -
Seite 29: Ersetzen Der Lampenfassung
Vor der Installation neuer Firmware müssen folgende Voraussetzungen erfüllt sein: Sie benötigen: • Die MAC 575 Krypton Update-Datei in Form einer MU3-Datei, die Sie im Support-Bereich der Martin Website finden (http://www.martin.com). • Das Martin Software Uploader Programm, Version 5.0 oder höher, das Sie zum Download im Support-Bereich der Martin Website finden. -
Seite 30: Mac 575 Krypton Dmx-Protokoll
MAC 575 Krypton DMX-Protokoll 16-bit 16-bit Grund- Erweiterter modus DMX Wert Prozent Funktion Modus Shutter, Strobe, Reset, Leuchtmittel zünden / löschen 0 - 19 0 - 7 Shutter geschlossen *Wenn im Gerätemenü deaktiviert, 20 - 49 8 - 19 Shutter offen werden Reset und Leuchtmittel Strobe, schnell →... - Seite 31 87 - 94 Zufällige Farbauswahl 241 - 245 95 - 96 Schnell 246 - 250 97 - 98 Mittel 251 - 255 99 - 100 Langsam 0 - 255 0 - 100 Farbrad 1, fein (LSB) MAC 575 Krypton DMX-Protokoll...
- Seite 32 220 - 240 87 - 94 Zufällige Farbauswahl 241 - 245 95 - 96 Schnell 246 - 250 97 - 98 Mittel 251 - 255 99 - 100 Langsam 0 - 255 0 - 100 Farbrad 2, fein (LSB) MAC 575 Krypton...
- Seite 33 1 - 50 Gegen Uhrzeigersinn, schnell → langsam 128 - 252 51 - 99 253 - 255 Keine Drehung 0 - 255 0 - 100 Drehbare Gobos, Fein-Indizierung (LSB) Wenn Indizierung auf Kanal 5 (8 E) gewählt MAC 575 Krypton DMX-Protokoll...
- Seite 34 90 - 94 244 - 246 95 - 96 Zufällig pulsierend öffnen, schnell 247 - 249 Zufällig pulsierend öffnen, langsam 250 - 252 98 - 99 Zufällig pulsierend schließen, schnell 253 - 255 Zufällig pulsierend schließen, langsam MAC 575 Krypton...
- Seite 35 249 - 251 Normal, (Einstellung im Gerätemenü überschreiben) 252 - 255 99 - 100 Blackout während Bewegung Prisma 0 - 251 0 - 98 Normal (kein Blackout) 252 - 255 99 - 100 Blackout während Bewegung MAC 575 Krypton DMX-Protokoll...
-
Seite 36: Gerätemenü
Gobo- und Farbräder vermeiden die offene Position Dimmerkurve simuliert Glühlicht Nahezu lineare Dimmerkurve Farbrad Blackout gesperrt Farbrad Blackout aktiv iris Blackout gesperrt Iris Blackout aktiv Tabelle 2: Gerätemenü MAC 575 Krypton... - Seite 37 Menü Untermenü Optionen Funktion (Grundeinstellung fett dargestellt) Alle Einstellungen (außer Kalibrierung) auf Werkseinstellung zurück setzen , , Anwenderdefinierte Konfiguration laden Aktuelle Einstellung speichern Betriebsstunden seit Produktion des Geräts Betriebsstunden seit letzter Zählerrückstellung (siehe Seite 15) Betriebsstunden mit gezündetem Leuchtmittel seit Produktion des ...
- Seite 38 Goborad 2, Drehung: Im und gegen Uhrzeigersinn, schnell, mittel, – langsam und zufällig Goborad 2: Zufällige Drehung, schnell, mittel und langsam – Gobomakros 1 - 3 – Tabelle 2: Gerätemenü MAC 575 Krypton...
- Seite 39 Menü Untermenü Optionen Funktion (Grundeinstellung fett dargestellt) Prisma ausgefahren Prisma eingefahren, keine Drehung Prisma eingefahren: Drehung im und gegen Uhrzeigersinn, schnell, – mittel und langsam Irisdurchmesser: [Enter] drücken und mit den Tasten [auf] und [ab] ...
-
Seite 40: Untermenü Adjustment
Pan und Tilt neutral Pan neutral, Tilt unten Pan neutral, Tilt oben Pan links, Tilt neutral Pan rechts, Tilt neutral Pan links, Tilt unten Pan rechts, Tilt oben Tabelle 3: Untermenü Adjustment MAC 575 Krypton... -
Seite 41: Kurzbefehle Des Gerätemenüs
Kurzbefehle des Gerätemenüs Im Gerätemenü des MAC 575 Krypton sind folgende Kurzbefehle verfügbar: Befehl Funktion [Menu] und [Auf] gleichzeitig drücken Gerät initialisieren [Enter] und [Auf] gleichzeitig drücken Leuchtmittel zünden [Enter] und [Ab] gleichzeitig drücken Leuchtmittel löschen [Menu] und [Enter] beim Einschalten Pan / Tilt unterdrücken... -
Seite 42: Display-Meldungen
(Feedback error pan) betrieben werden, schaltet aber in einen Initialisieren Sie das Gerät. Wenden sicheren Modus, in dem die maximale Sie sich an den Martin-Service, wenn (Feedback error tilt) Geschwindigkeit herabgesetzt wird, um das Problem weiter besteht. (Feedback error pan/tilt) Schrittverluste oder falsche Positionierung des Kopfes zu verhindern. -
Seite 43: Fehlerbehebung
Initialisierung werden. Seite 16). Kontaktieren Sie den Martin-Service. Ein mechanischer Effekt Der Effekt muss gereinigt, justiert oder Wenden Sie sich an den Martin-Service oder verliert seine Position. geschmiert werden. einen qualifizierten Techniker. Trennen Sie das Gerät allpolig vom Netz. Leuchtmittel defekt. -
Seite 44: Hauptplatine
Hauptplatine MAC 575 Krypton... -
Seite 45: Spezifikationen
Empfänger ............RS-485, optisch isoliert Software-Installation ..serieller Upload (MUF), Martin Universal USB/DMX-Interface empfohlen K O N S T R U K T I O N Farbe . - Seite 46 MAC 575 Krypton™, schwarz, im Transportkarton ....... . P/N 90216000...
- Seite 47 Entsorgung dieses Produktes Martin™-Produkte werden in Übereinstimmung mit der Richtlinie 2002/96/EC des europäischen Parlaments und der WEEE-Richtlinie (Waste Electrical and Electronic Equipment) der EU, die in der Richtlinie 2003/108/EC beschrieben wird, gefertigt. Schützen Sie die Umwelt! Dieses Produkt kann und soll wiederverwertet werden. Ihr Händler gibt Ihnen gerne nähere Auskünfte zur fachgerechten Entsorgung dieses Geräts und anderer...
