Effekte
In diesem Abschnitt werden die Effekte des MAC Ultra Performance beschrieben. Im DMX Protokoll auf Seite
27 finden Sie die vollständige Kanalbelegung und eine Beschreibung der Befehle, um die Effekte über DMX
zu steuern.
Wenn eine Feinsteuerung möglich ist, legt der Grobkanal die ersten 8 Bit (das signifikante Byte oder MSB)
fest, der Feinkanal legt die zweiten 8 Bit (das nicht signifikante Byte oder LSB) des 16-Bit-Steuerbytes fest.
Mit anderen Worten, der Feinkanal arbeitet innerhalb der Position, die durch den Grobkanal vorgegeben
wird.
Shutter- und Strobe-Effekte
Der elektronische Shutter des MAC Ultra Performance ermöglicht sofortiges Schließen und Öffnen des
Strahlengangs. Außerdem stehen Stroboskop-Effekte mit gleichmäßiger oder zufälliger Geschwindigkeit
und Puls-Effekte mit ca. 1 Hz bis 20 Hz Frequenz zur Verfügung.
Dimmer
Der stufenlose Vollbereichsdimmer arbeitet mit 16 bit Auflösung. Vier Dimmkurven stehen zur Verfügung
(siehe Bild 6 auf Seite 19).
Farbmischung
Der MAC Ultra Performance verfügt über eine subtraktive CMY Farbmischung mit 16 bit Auflösung für die
kontinuierliche Farbmischung. Sie belegt sechs aufeinanderfolgende DMX Kanäle.
Einstellung der Farbtemperatur
Die Farbtemperatur kann mit 16 bit Auflösung über 2 CTO Steuerkanäle von 6.000 K bis 2.850 K eingestellt
werden.
Farbrad
Das Farbrad ist mit sechs
Farbfiltern und einer offenen
Position bestückt (siehe Bild 1).
Es unterstützt Vollfarben und
Farbteileffekte. Das Farbrad
kann kontinuierlich mit ein-
stellbarer Drehgeschwindigkeit
und -richtung drehen.
Alle Farbfilter sind
austauschbar.
6
1
Spektral-
filter
2
Blau
508 SP
MAC Ultra Performance Bedienungsanleitung
Offen
3
Orange
Dunkelgrün
500-544 SP
591 SP
Farbrad von der Lichtquelle gesehen

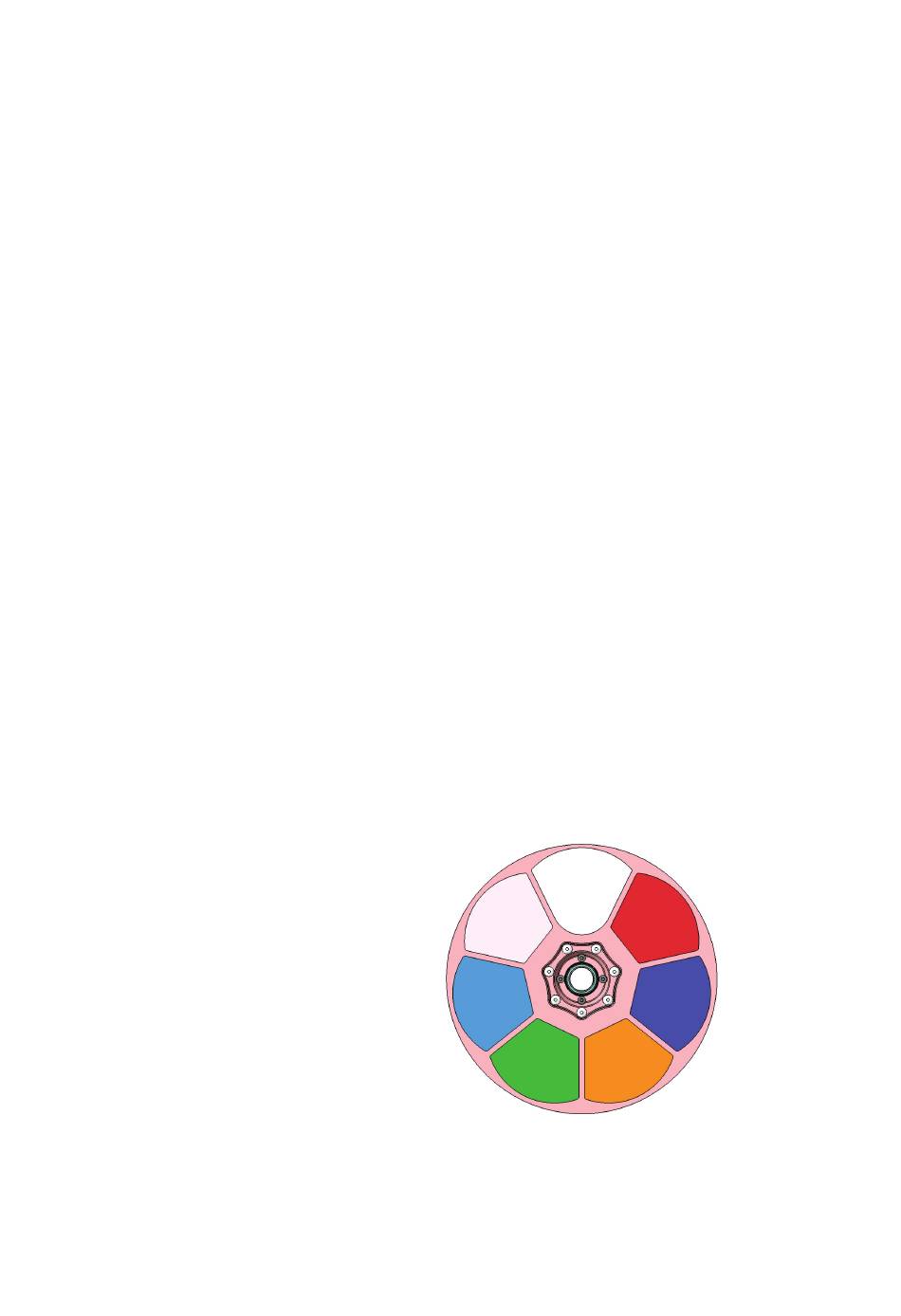

Bild 1: Farbrad
6
Dunkelrot
629 SP
5
Navy-Blau
440 SP
4
