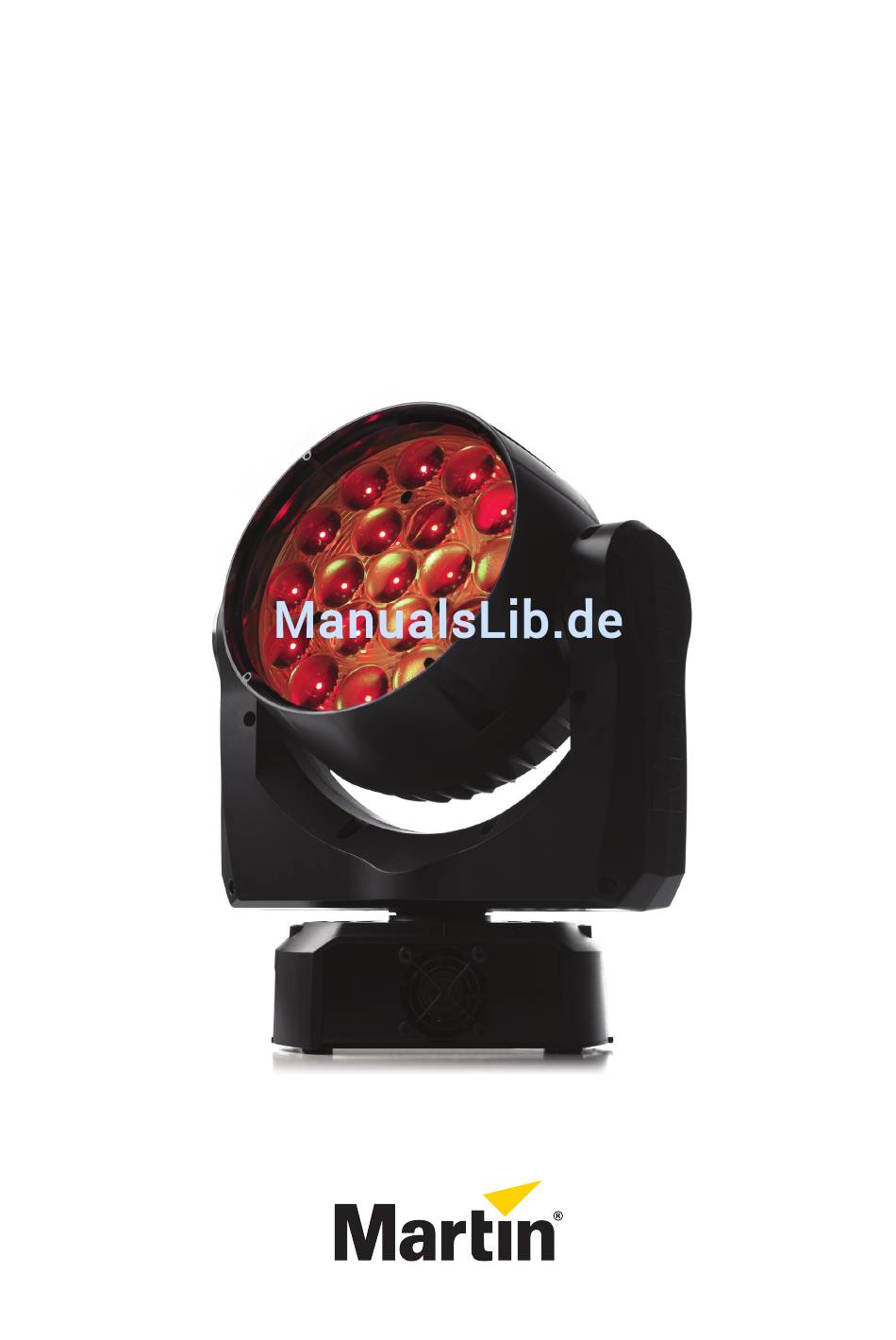

MAC Aura
TM
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin Mac aura

Inhaltszusammenfassung für Martin Mac aura

  • Seite 1 MAC Aura Bedienungsanleitung...

  • Seite 2: Abmessungen

    Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional A/S oder Niederlassungen oder mit Martin Professional A/S verbundene Firmen beziehen, sind Eigentum oder Lizenzen von Martin Professional A/S, den Niederlassungen oder mit Martin Professional A/S verbundenen Firmen.

  • Seite 3: Sicherheitshinweise

    Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 8740 0000. S C H U T Z V O R E L E K T R I S C H E M S C H L A G •...
  • Seite 4 • Überlassen Sie alle Reparaturarbeiten, die nicht hier beschrieben werden, qualifizierten Technikern. • Der MAC Aura hat keinen Netzschalter. Die Steckdose soll in der Nähe des Gerätes und leicht erreichbar sein, um das Gerät im Notfall schnell vom Netz trennen zu können.

  • Seite 5: Inhaltsverzeichnis

    Montage des MAC Aura™ an einer Truss ........

  • Seite 6: Geräte-Übersicht

    Geräte-Übersicht Display Menütasten Netzeingang Netzausgang DMX-Ausgang DMX-Ausgang Ankerpunkt für Sicherungsseil Bild 1: Geräte-Übersicht Bedienungsanleitung MAC Aura...

  • Seite 7: Einführung

    Technical Documentation, Martin Professional A/S, Olof Palmes Allé 18, DK-8200 Aarhus N, Denmark. Inbetriebnahme Wichtig! Schützen Sie den MAC Aura während des Transportes und der Lagerung vor Stößen und Vibrationen, indem Sie z.B. das Original Martin Flightcase verwenden. WARNUNG! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC Aura installieren, einschalten, verwenden oder reparieren.

  • Seite 8: Spannungsversorgung

    WARNUNG! Sie dürfen das Gerät nur mit der auf dem Typenschild angegebenen Netzspannung versorgen. Der MAC Aura™ darf ab Werk mit Netzspannungen von 100-240 V nominal, 50/60 Hz, versorgt werden. Verwenden Sie keine Spannungsversorgung, deren Spannung und Frequenz von der Angabe auf dem Typenschild des Gerätes abweicht.

  • Seite 9: Netzausgang Für Weitere Geräte

    • Der Netzausgang des MAC Aura ist für einen hellgrauen Neutrik PowerCon NAC3FCB Verbinder geeignet. Der Netzeingang ist für blaue Neutrik PowerCon NAC3FCA Verbinder geeignet. • Sie dürfen, unabhängig von der lokalen Netzspannung, höchstens sieben MAC Aura (inklusive des ersten Gerätes der Linie) miteinander verbinden.

  • Seite 10: Datenverbindung

    512-A verwendet. Pin 4 = Data - (cold), pin 5 = Data + (hot). Die in DMX-Linien übliche Begrenzung von 32 Geräten pro Linie trifft auf den MAC Aura nicht zu. Sie dürfen höchstens 256 Geräte in einer Linie verwenden. Je nach Adressierung reicht der Adressraum einer Linie (512 Kanäle) nicht für 256 Geräte.

  • Seite 11: Montage

    Sonneneinstrahlung ab oder richten Sie die Frontlinse von der Lichtquelle weg. Befestigen des Gerätes an einer Fläche Der MAC Aura kann direkt an einer Fläche in beliebigem Winkel befestigt werden. Die Fläche muss für das 10fache Gewicht aller auf ihr gestellten Geräte ausgelegt sein.

  • Seite 12: Aufhängen Des Gerätes

    Die Schnellmontage-Platten für den MAC Aura sind unter der Artikel-Nummer 91606017 in 5er-Sets von Martin erhältlich. Die Platte wird an einer Struktur befestigt, der MAC Aura kann in kürzester Zeit an dieser Platte befestigt oder entfernt werden. Bei Verwendung der Montageplatte müssen Sie auf jeden Fall ein Sicherungsseil oder ähnliches als zweite Sicherung verwenden.

  • Seite 13: Einstellungen

    Drücken Sie gleichzeitig (Auf), um einen Reset auszuführen. Display-Funktionen Das Display des MAC Aura zeigt bei eingeschaltetem Gerät und nach dem Reset die DMX-Adresse. Die Hinterleuchtung des Displays signalisiert folgende Zustände: • Während des Resets ist die Beleuchtung abgeschaltet.

  • Seite 14: Empfohlene Steuermethode Für Beam Und Aura

    • maximiert die Kühlung und reduziert die Betriebstemperatur der Komponenten im Kopf. Verwenden Sie diese Einstellung, wenn der MAC Aura in warmer Umgebung verwendet wird. Beachten Sie das höhere Betriebsgeräusch des Lüfters. Die Temperatur-Schutzschaltung schaltet die LEDs unabhängig vom gewählten Kühlungsmodus ab, wenn die Kopftemperatur den sicheren Bereich verlässt.

  • Seite 15: Grundeinstellungen Laden

    Reaktion auf die Änderung des Kanalwertes. Die Einstellung ist ideal, wenn langsame, gleichmäßige Helligkeitswechsel erwünscht sind. Bei schnellen Änderungen kann es jedoch zu leichten Verzögerungen kommen. Grundeinstellungen laden → FACTORY DEFAULT LOAD Die Grundeinstellungen des MAC Aura können Sie mit dem Befehl laden. Einstellungen...

  • Seite 16: Betrieb Und Effekte

    Die Aura wird automatisch gedimmt, wenn der Zoom den engsten Streuwinkel erreicht. Die Dimmung ist linear und beginnt bei 90% Zoomwinkel. Pan und Tilt Der Kopf des MAC Aura kann sich um 540° drehen und 232° kippen. Die Geschwindigkeit der Pan- und Tilt-Bewegung wird über das Gerätemenü eingestellt. Beide Modi lösen die Pan- und Tilt-Bewegung mit 16 bit auf.

  • Seite 17: Fx: Vorprogrammierte Beam- Und Aura-Effekte

    Die Effekte überlagern sich dann. Eine Übersicht der verfügbaren FX finden Sie im Abschnitt “FX: Vorprogrammierte Effekte” auf Seite 27. Auf der MAC Aura Product Support Seite unter www.martin.com finden Sie eine detaillierte Beschreibung der FX mit allen Parametern und Algorithmen zu Download.

  • Seite 18: Rdm

    FX2 FX1 und FX2 überschreibt die Werte von FX1, wenn beide FX auf die selbe Funktion zugreifen. Der MAC Aura ist mit RDM (Remote Device Management) ausgestattet. Zur RDM Kommunikation wird die DMX Linie verwendet. Das Gerät kann RDM-Daten an eine RDM-fähige Steuerung gemäß dem RDM Protokoll ANSI/ESTA E1.20 RDM senden.

  • Seite 19: Wartung Und Reparatur

    Wartung und Reparatur Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC Aura warten. Warnung! Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 10 Minuten abkühlen, bevor Sie es bewegen oder Abdeckungen entfernen. Blicken Sie nicht ohne Schutzbrille (Tönung 4-5) aus Entfernungen unter 8,3 Meter in das Licht.

  • Seite 20: Service-Routinen Des Gerätemenüs

    Menü. Installation neuer Software Der MAC Aura verfügt über Software, die vom Anwender aktualisiert, und Firmware, die nur von Martin und autorisierten Partnern aktualisiert werden kann. Die neueste Software des MAC Aura finden Sie im Support-Bereich der Martin website www.martin.com. Die Software wird mit Hilfe eines PCs und des Martin USB Duo DMX Interfaces in ein Gerät übertragen.

  • Seite 21: Betriebsinformationen

    Seite 31. Schmierung Der MAC Aura muss nicht regelmäßig geschmiert werden. Abhängig von den Einsatzbedingungen kann es erforderlich sein, die beweglichen Komponenten des Pan- und Tilt-Antriebes zu schmieren. Laute Bewegungen sind ein Anzeichen für mangelnde Schmierung. Wenden Sie sich in diesem Fall bitte an Ihren Martin-Händler.

  • Seite 22: Dmx Protokoll

    Pan fein (Least Significant Byte) Tilt Fade 0 - 255 0 - 100 Tilt 0 - 300° Tilt fein Fade 32768 0 - 255 0 - 100 Tilt fein (Least Significant Byte) Tabelle 2: MAC Aura DMX Protokoll Bedienungsanleitung MAC Aura...
  • Seite 23 DMX-Reset auszuführen. Die Werte müssen mind. 5 s gesendet werden, die Kanäle müssen auf ’Snap’ stehen. Überschreibt Menüwert: Einstellung bleibt erhalten. Wert muss mind. 3 s gesendet werden. Einstellung bleibt erhalten. Tabelle 2: MAC Aura DMX Protokoll DMX Protokoll...
  • Seite 24 0 - 255 0 - 100 Fade • Wenn kein Sync auf Kanal 19, Beeinflussung von FX1 • Wenn Sync auf Kanal 19 gewählt, Beeinflussung der synchronen Geschwindigkeit von FX1 + FX2 Tabelle 2: MAC Aura DMX Protokoll Bedienungsanleitung MAC Aura...

  • Seite 25: Steuerung Der Aura

    Strobe 10: burst (schnell → langsam) 230 - 244 92 - 97 245 - 255 98 - 100 Shutter offen Aura Dimmer Fade 0 → 100% Helligkeit 0 - 255 0 - 100 Tabelle 2: MAC Aura DMX Protokoll DMX Protokoll...
  • Seite 26 Aura blau Fade Blau 0 → 100% 0 - 255 0 - 100 Tabelle 2: MAC Aura DMX Protokoll Hinweis: DMX Werte „ohne Funktion“ haben keinen Einfluss - der letzt DMX Wert mit Funktion wird verwendet. COLOR CALIB Wenn im Menü auf...

  • Seite 27: Fx: Vorprogrammierte Effekte

    220 - 255 86 - 100 Reserviert keine Parameter Tabelle 3: FX (vorprogrammierte Beam- und Aura-Effekte) Auf der MAC Aura Produkt-Supportseite unter www.martin.com finden Sie eine detaillierte Beschreibung aller Effekte und ihrer Einstellungen und Algorithmen zum Download. FX: Vorprogrammierte Effekte...

  • Seite 28: Lee Farben Und Ihre Rgb Werte

    LEE Farben und ihre RGB Werte Die folgende Tabelle zeigt die ungefähren RGB Werte für die LEE Farben, die das Farbrad des MAC Aura (Beam auf DMX Kanal 9 im Modus, Aura auf DMX Kanal 22, nur im Modus) darstellen kann.

  • Seite 29: Gerätemenü

    Gerätemenü Menü Pfad Optionen Funktion (Grundeinstellung fett dargestellt) DMX Adresse (Grundeinstellung = 1). XXX bedeutet, das DMX ADDRESS 1 – XXX die DMX-Adresse limitiert ist. Sie können keine Adresse einstellen, deren Bereich über Kanal 512 endet. Eingeschränkte Steuerung von Beam und Aura über die CONTROL Beam-Kanäle (belegt 14 DMX Kanäle) MODE...
  • Seite 30 AURA BLUE Die DMX Werte für FX und Aura Kanäle werden nur im EXT Modus gezeigt Pan-/Tilt-Lagekorrektur aktiv Pan-Tilt-Lagekorrektur nicht aktiv (Wird nicht FEEDBACK SERVICE gespeichert) PAN OFFSET Pan kalibrieren CALIBRATION TILT OFFSET Tilt kalibrieren Tabelle 4: Gerätemenü Bedienungsanleitung MAC Aura...

  • Seite 31: Displaymeldungen

    Lassen Sie das Gerät zum Anwärmen eingeschaltet. Wenden Sie sich an den EFFECTS TOO COLD ...die Temperatur zu niedrig ist. Martin-Service, wenn das Problem bei warmen Gerät nicht verschwindet. Der Lüfter an der Rückseite des Kopfes muss frei drehen. FAN ERROR ...ein Lüfter oder Lüfterteiber defekt ist.

  • Seite 32: Fehlerbehebung

    Mögliche Ursache(n) Abhilfe Keine Netzspannung Spannungsversorgung und Leitungen prüfen Gerät ohne Funktion Interner Fehler Gerät von einem Martin-Techniker prüfen lassen. Verbinder und Leitungen prüfen. Schlechte Fehler in der Datenlinie Verbindungen reparieren. Defekte Leitungen reparieren oder ersetzen. Abschluß-Stecker auf den Datenausgang des Datenlinie nicht terminiert letzten Gerätes der Linie stecken.

  • Seite 33: Technische Daten

    Firmware Update ....... . . Über...
  • Seite 34 Verwandte Produkte Martin Universal USB Duo™ DMX Interface Box ......Art.-Nr. 90702045 Martin DMX 5.3 Splitter™...
  • Seite 36 • • • www.martin.com Olof Palmes Allé 18 8200 Aarhus N Dänemark • Tel: +45 8740 0000 Fax +45 8740 0010...
