Montage des Geräts an einer Truss
Der smartMAC kann in beliebiger Orientierung an einer Truss oder ähnlichen Struktur befestigt werden. Die
Klemmen werden mittels Schnellverschlüssen an der Basis des Geräts befestigt.
WARNUNG! Befestigen Sie das Gerät immer mit zwei Klemmen. Verriegeln Sie die
Schnellverschlüsse der Klemmen durch eine Vierteldrehung im Uhrzeigersinn.
Montage des smartMAC an einer Truss
1. Vergewissern Sie sich, dass die
tragende Struktur mindestens für
das 10-fache Gewicht aller
montierten Geräte, Kabel,
Hilfsmittel etc. zugelassen ist.
2. Verschrauben Sie die
Befestigungsklemmen und den
Klemmenadapter mit einer
M12-Schraube (Festigkeit 8.8
oder besser) und einer
selbstsichernden Mutter.
3. Siehe Bild 8. Setzen Sie die
Klemme auf zwei passende
Montagepunkte in der Basis des
Geräts. Führen Sie die
Schnellverschlüsse ein und
drehen Sie die Verschlüsse eine
viertel Umdrehung im Uhrzeigersinn. Installieren Sie die zweite Klemme.
4. Sperren Sie den Bereich unterhalb des Arbeitsbereichs ab. Befestigen Sie das Gerät von einer stabilen
Plattform aus so, dass der Pfeil an der Basis zur zu beleuchtenden Fläche hin zeigt. Ziehen Sie die
Klemmen fest.
5. Montieren Sie ein Fangseil, das für das 10-fache Gewicht des Geräts ausgelegt ist. Der Ankerpunkt
(„SAFETY WIRE") kann einen Karabiner aufnehmen. Verwenden Sie niemals die Griffe des Geräts als
Ankerpunkt.
6. Der Kopf darf nicht mit anderen Scheinwerfern oder Objekten kollidieren. Der Mittenabstand zwischen
zwei smartMAC muss mindestens 390 mm betragen.
16

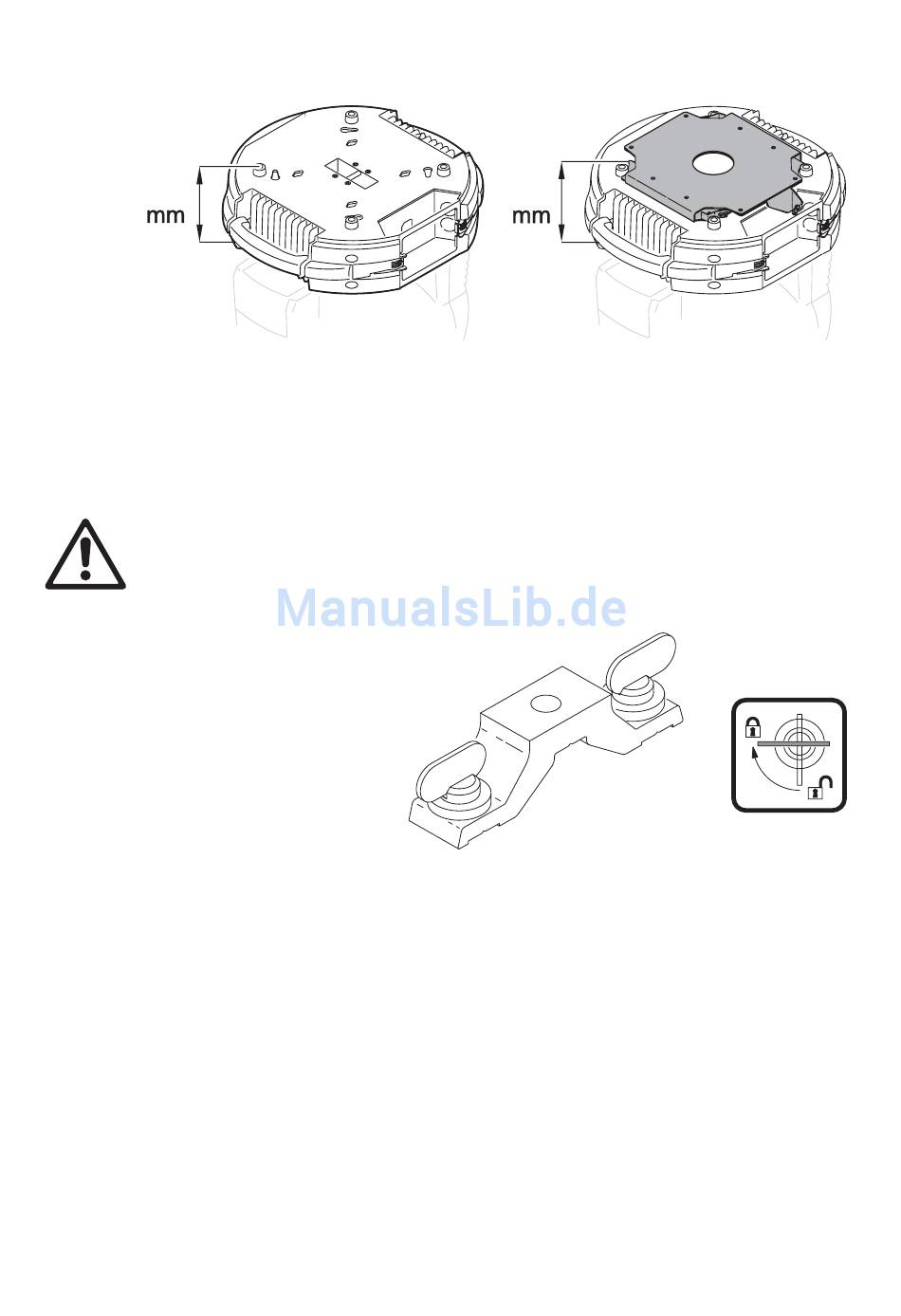

Bild 7: Masse des Schnellbefestigungs-Adapters
Bild 8: Clamp bracket and quarter-turn fasteners
smartMAC Bedienungsanleitung
