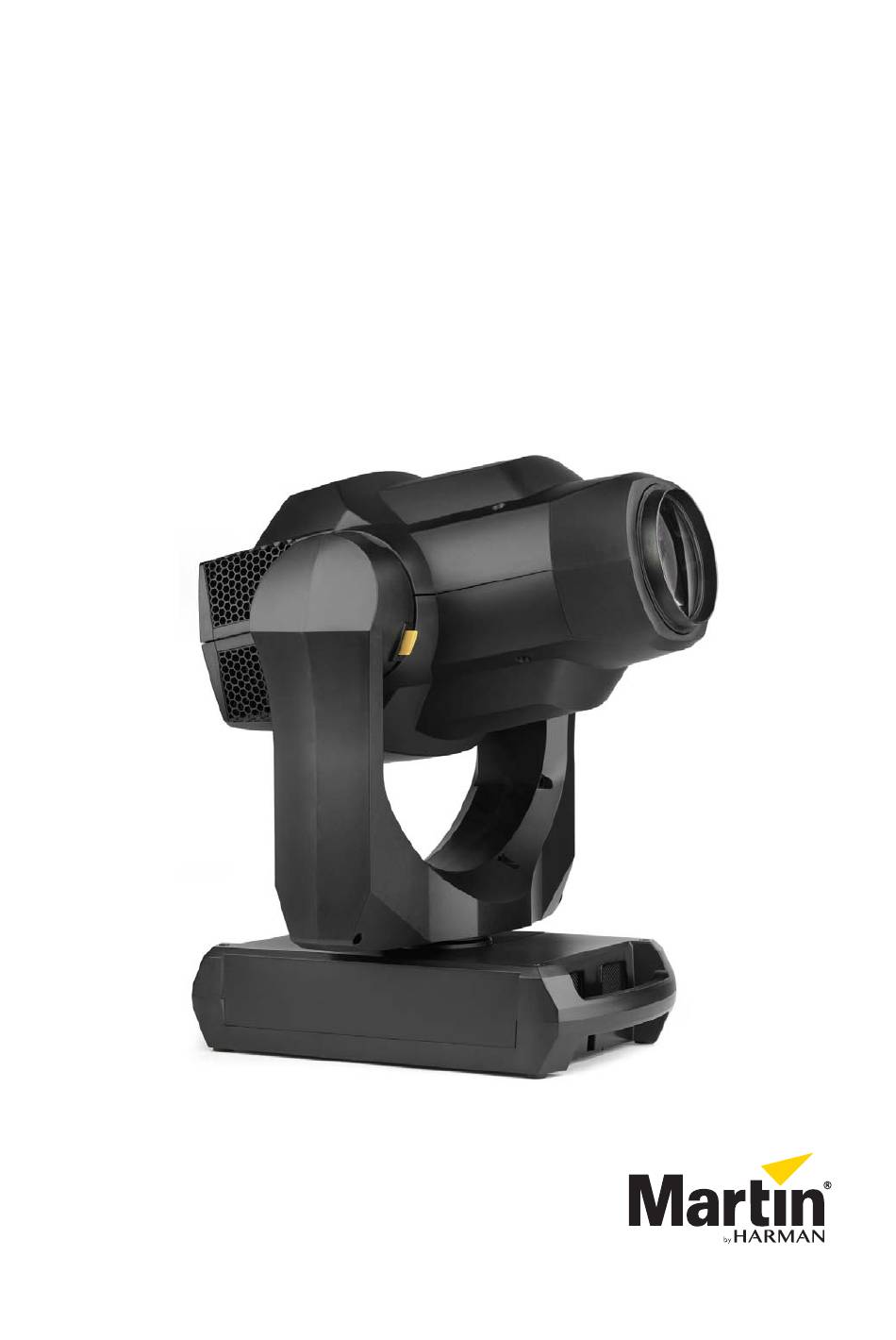

- Seite 1 MAC Allure™ Profile Bedienungsanleitung...
- Seite 2 Schäden, die durch den Gebrauch oder Nichtgebrauch des Geräts oder aufgrund der in dieser Anleitung enthaltenen Information entstehen, ab. Martin ist eine in den Vereinigten Staaten von Amerika und / oder anderen Ländern registrierte Marke der HARMAN PROFESSIONAL DENMARK ApS.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ................4 Verwendung des Geräts . -
Seite 4: Einführung
• Der Kopf kann sich plötzlich bewegen. Stellen Sie sicher, das der Kopf nicht mit Personen oder Objekten kollidieren kann. Der MAC Allure Profile hat keinen Netzschalter. Schalten Sie das Gerät ein, indem Sie es mit der Stromquelle verbinden. MAC Allure Profile Bedienungsanleitung... -
Seite 5: Effekte
Grobwert, während der zweite Kanal jeden Grobwert in 256 Feinwerte unterteilt. Wenn der MAC Allure Profile in ein Martin P3™ Videosystem eingebunden wird, bietet er sieben Pixel, die über einen P3 Videocontroller und Mediaserver oder eine andere Videoquelle gesteuert werden können. -
Seite 6: P3 Video
P3 Video Der MAC Allure Profile kann in einem Martin P3™ Videosystem verwendet werden. Wenn Sie das Gerät in eine P3 Installation einbinden, steuert der P3 Controller, unabhängig vom gewählten DMX Modus, jedes Segment einzeln. Die Steuerung über das P3 Videoprotokoll gleicht die Farbe und Helligkeit des MAC Allure Profile präzise und sofort an andere P3 Videogeräte der Installation an. -
Seite 7: Gobo-Überlagerung
Das Fokusobjektiv ermöglicht scharfe und weiche Projektionen. Es dient zur Überlagerung der Gobos 2 und 3 des drehbaren Goborads und der zugehörigen Überlagerungsgobos. Das Zoom-Objektiv des MAC Allure Profile kann Streuwinkel von 12° bis 36° mit der Standardlinse erzeugen. Mit zunehmendem Zoomwinkel verringert sich die fokussierbare Entfernung. Enge Zoomwinkel ermöglichen die Fokussierung auf größere Entfernung. -
Seite 8: Pan Und Tilt
Pan und Tilt können in beiden Modi (Base und Extended) mit 16 bit Auflösung gesteuert werden. Vorprogrammierte Effekte (FX) Der MAC Allure Profile verfügt über vorprogrammierte Effektmakros, die wir einfach FX nennen. Siehe "FX: Vorprogrammierte Effekte” auf Seite 27. Die integrierten FX ermöglichen die schnelle Programmierung komplexer, dynamischer Effekte ohne zeitraubende Programmierung der Lichtsteuerung. -
Seite 9: Bedienfeld
H - LC Anzeige Bild 4: Display und Bedienfeld Beim Einschalten initialisiert sich der MAC Allure Profile. Dann zeigt er seine DMX-Adresse (oder Geräte-ID, wenn eine ID zugewiesen wurde) und Statusmeldungen (siehe Seite 32) im Display A an. Die Display-Darstellung kann sich lageabhängig einstellen. Nehmen Sie die Einstellung im Menü... - Seite 10 Pufferbatterie Der MAC Allure Profile verfügt über eine Pufferbatterie. Dadurch können Sie die wichtigsten Funktionen des Gerätemenüs auch dann aufrufen, wenn das Gerät von der Stromquelle getrennt ist. Folgende Funktionen stehen im Batteriebetrieb zur Verfügung: • DMX Adresse • DMX Steuermodus (Basic / Extended) •...
-
Seite 11: Steueroptionen
Steueroptionen Sie können den MAC Allure Profile über DMX und / oder das Martin P3 Videoprotokoll steuern. Das Gerät erkennt automatisch die empfangenen Daten. Sie müssen keine Einstellungen vornehmen. Folgende Steueroptionen stehen zur Verfügung: • DMX Steuerung über eine normale DMX-Datenleitung, die an den 5-poligen XLR-Verbinder angeschlossen wird. -
Seite 12: Rdm
Lichtquelle immer, unabhängig von der Einstellung des DMX Modus, individuell steuert. Art-Net und streaming ACN Der MAC Allure Profile weist sich gemäß der Vorgaben der Art-Net und sACN Norm automatisch eine IP Adresse zu, wenn er mit Art-Net oder sACN verbunden wird. Die IP Adresse muss nicht manuell eingestellt werden. -
Seite 13: Einrichten Des Geräts
Einstellungen. Geräte ID Sie können dem MAC Allure Profile eine vierstellige ID-Nummer zur einfachen Identifizierung des Gerätes in einer Installation zuweisen. Beim ersten Einschalten des Gerätes zeigt das Gerät seine DMX Adresse. Sobald Sie dem Gerät eine andere ID-Nummer als 0 im Menü FIXTURE ID zuweisen, zeigt der MAC Allure Profile seine ID-Nummer (gekennzeichnet mit dem Wort FIXTURE ID) als Grundeinstellung im Display an. -
Seite 14: Werkseinstellungen
• VIDEO TRACKING optimiert die Leistung des MAC Allure Profile, wenn er mit einer Videoquelle verwendet wird. Normalerweise versucht das Gerät, die empfangenen DMX-Signale in möglichst ruckfreie Farb- und Helligkeitsänderungen umzusetzen. Die Verarbeitung benötigt Bruchteile von Sekunden. Empfängt das Gerät DMX Signale, die aus der Umrechnung eines Videobildes stammen (z.B. vom Martin P3 Videosystem), kann die Verzögerung zu Interferenzen führen. -
Seite 15: Geräteinformationen
Einschalten des Geräts niedrigste und höchste gemessene Temperatur an. DMX Werteanzeige Der MAC Allure Profile zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung. -
Seite 16: Service-Funktionen
Die neueste Firmware finden Sie auf der Martin Webseite. Sie kann • mit einem USB Speichermedium über den USB-Port neben dem Bedienfeld, oder • mit einem Windows-PC mit der Martin Companion Software und einem Companion USB-DMX Interface installiert werden. Die Kalibrationsdaten werden, wo möglich, lokal im entsprechenden Modul gespeichert. Die Kalibrierung des Moduls bleibt bei Demontage aus dem Gerät oder Installation in einem anderen Gerät erhalten. - Seite 17 4. Im Display erscheint die Meldung AVAILABLE FIRMWARE. Sie können nun durch die gespeicherten Firmware-Versionen blättern. 5. Zur Installation einer Firmware wählen Sie die Datei und drücken Enter. Der MAC Allure Profile verlangt die Bestätigung der Auswahl. Brechen Sie den Vorgang, wenn erforderlich, mit der Menu-Taste ab.
-
Seite 18: Setzen Der Einstellungen Per Dmx
3. Die DMX Steuerkanäle für Pan, Tilt und Zoom dienen nun zur Einstellung des Offsetwerts für diese Effekte. Stellen Sie den Offset jedes Geräts ein, bis das Verhalten der Geräte gleich ist (z.B. jedes Gerät identische Streuwinkel für den DMX Wert erzeugt). MAC Allure Profile Bedienungsanleitung... - Seite 19 4. Senden Sie einen ‘Store ...’ Befehl für den Effekt über den Gerätesteuerkanal. Senden Sie den Befehl mindestens 5 s, um die Einstellung zu speichern. Die geänderten Offsetwerte sind nun im Gerätespeicher abgelegt. Das Gerät kehrt zu normaler DMX Steuerung zurück. Die Offsetwerte werden dauerhaft gespeichert.
-
Seite 20: Dmx Protokoll
DMX Protokoll MAC Allure Profile Firmware Version 1.0.0. Basic DMX Modus Fade Grund Kanal DMX Wert Funktion wert Strobe/shutter Effekt 0 - 19 Shutter geschlossen 20 - 49 Shutter offen Snap Strobe, langsam schnell 50 - 200 201 - 210 Shutter offen Zufälliger Strobe, langsam schnell... - Seite 21 Fade Grund Kanal DMX Wert Funktion wert Teilfarben Teilfarbe 1 Teilfarbe 2 Teilfarbe 3 Teilfarbe 4 Teilfarbe 5 Teilfarbe 6 Teilfarbe 7 Teilfarbe 8 Teilfarbe 9 Teilfarbe 10 Teilfarbe 11 Teilfarbe 12 Teilfarbe 13 Teilfarbe 14 Teilfarbe 15 Teilfarbe 16 Teilfarbe 17 Teilfarbe 18 Teilfarbe 19...
- Seite 22 Pan, 16-bit (MSB und LSB) Links rechts (32768 = neutral) Fade 32768 0 - 65535 Tilt, 16-bit (MSB und LSB) Oben unten (32768 = neutral) Fade 32768 0 - 65535 Tabelle 1: DMX Protokoll MAC Allure Profile Bedienungsanleitung...
- Seite 23 Fade Grund Kanal DMX Wert Funktion wert Gerätesteuerkanal (angezeigte Dauer senden, um die Funktion zu aktivieren) 0 - 9 Keine Funktion (deaktiviert Kalibration) – 5 s 10 - 14 Gerät initalisieren – 5 s 15 - 16 Keine Funktion Nur Beam initialisieren – 5 s Nur Pan / Tilt initialisieren –...
- Seite 24 Alle Geräte starten den FX gleichzeitig 37 - 100 Keine Funktion 101 - 120 Zufälliger Start (Kanal 23 steuert die Geschwindigkeit aller FX) 121 - 140 Zufällige Dauer 141 - 255 Keine Funktion Tabelle 1: DMX Protokoll MAC Allure Profile Bedienungsanleitung...
- Seite 25 Fade Grund Kanal DMX Wert Funktion wert Rot, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Blau, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Grün, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535...
-
Seite 26: Extended Dmx Modus
0 - 65535 Pixel 7 Grün, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Pixel 7 Blau, 16-bit (MSB und LSB) 0 100% Fade 32768 0 - 65535 Tabelle 2: DMX Protokoll MAC Allure Profile Bedienungsanleitung... -
Seite 27: Fx: Vorprogrammierte Effekte
Wählen Sie anhand der Übersicht den Effekt über die Kanäle 22 und 24. Stellen Sie die Geschwindigkeit über die Kanäle 23 und 25, die Synchronisierung der FX über mehrere Geräte über den Kanal 26 ein. Verfügbar ab MAC Allure Profile Firmware-Version 1.0.0. DMX Wert Effekt... -
Seite 28: Menüstruktur
Menüstruktur Ab MAC Allure Profile Firmware-Version 1.0.0. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten wird. - Seite 29 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) Farbtemperatur und Dimmverhalten einer TUNGSTEN Glühlichtquelle simulieren. EMULATOR Zoom-Fokus-Kopplung für Fernfeld MEDIUM Zoom-Fokus-Kopplung für Mittelfeld FOCUS TRACKING NEAR Zoom-Fokus-Kopplung für Nahfeld DISABLED Zoom-Fokus-Kopplung nicht aktiv. EXTENDED COLOR Farbmischung für Farbtiefe optimiert. Farbmischung für optimierte COLOR MODE CALIBRATED...
- Seite 30 Pan testen. Menu beendet den Test. TEST PAN/TILT TILT Tilt testen. Menu beendet den Test. RESET Reset des Geräts. MANUAL Effekt auswählen, zum Einstellen des CONTROL** STROBE ... FX SYNC Effekts einen Wert wählen. Tabelle 4: Menüstruktur MAC Allure Profile Bedienungsanleitung...
- Seite 31 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) ERROR LIST Leer oder bis zu 20 Einträge Zeigt alle gespeicherten Fehlermeldungen FAN CLEAN ON/OFF Lüfterreinigung starten. Pan/Tilt Lagekorrektur an PT FEEDBACK Pan/Tilt Lagekorrektur aus Zum Einstellen Kopf auf P/T STEP 1 Einstellposition stellen und Enter drücken.
-
Seite 32: Service- Und Displaymeldungen
Service- und Displaymeldungen Der MAC Allure Profile zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. -
Seite 33: Fehlermeldungen
Fehlermeldungen Fehlermeldungen melden einen Fehler. Der MAC Allure Profile stellt Fehlermeldungen wie folgt dar: • Die Fehlermeldung blinkt im Display. • Wenn mehr als ein Fehler vorliegt, werden die Fehlermeldungen nacheinander angezeigt. • Fehler werden unabhängig vom Status des Displays im Display angezeigt. Sie überschreiben Warnmeldungen und andere Informationen im Display. - Seite 34 ZSER Zeitfehler elektronische Indizierung Zoom. Tabelle 6: Fehlermeldungen Das Gerät meldet einen Kalibrationsfehler, wenn in dem EEPROM keine gültigen Kalibrationsdaten gefunden werden. Das Gerät kann evtl. keine Daten vom EEPROM lesen oder in das EEPROM schreiben. MAC Allure Profile Bedienungsanleitung...
- Seite 36 www.martin.com...
