Zentrum des Knebels anziehen, nachdem Sie das Gerät an der Struktur
befestigt haben.
5. Hängen Sie das Gerät mit den zwei Langlöchern des Bügels über die
Befestigungsschrauben. Die Schraubenköpfe müssen bis zum Ende des
Langlochs gleiten, um sicheren Halt zu gewährleisten.
6. Montieren Sie das Fangseil, wie im Abschnitt „Sichern des Gerätes mit
einem Fangseil" auf Seite 13 beschrieben.

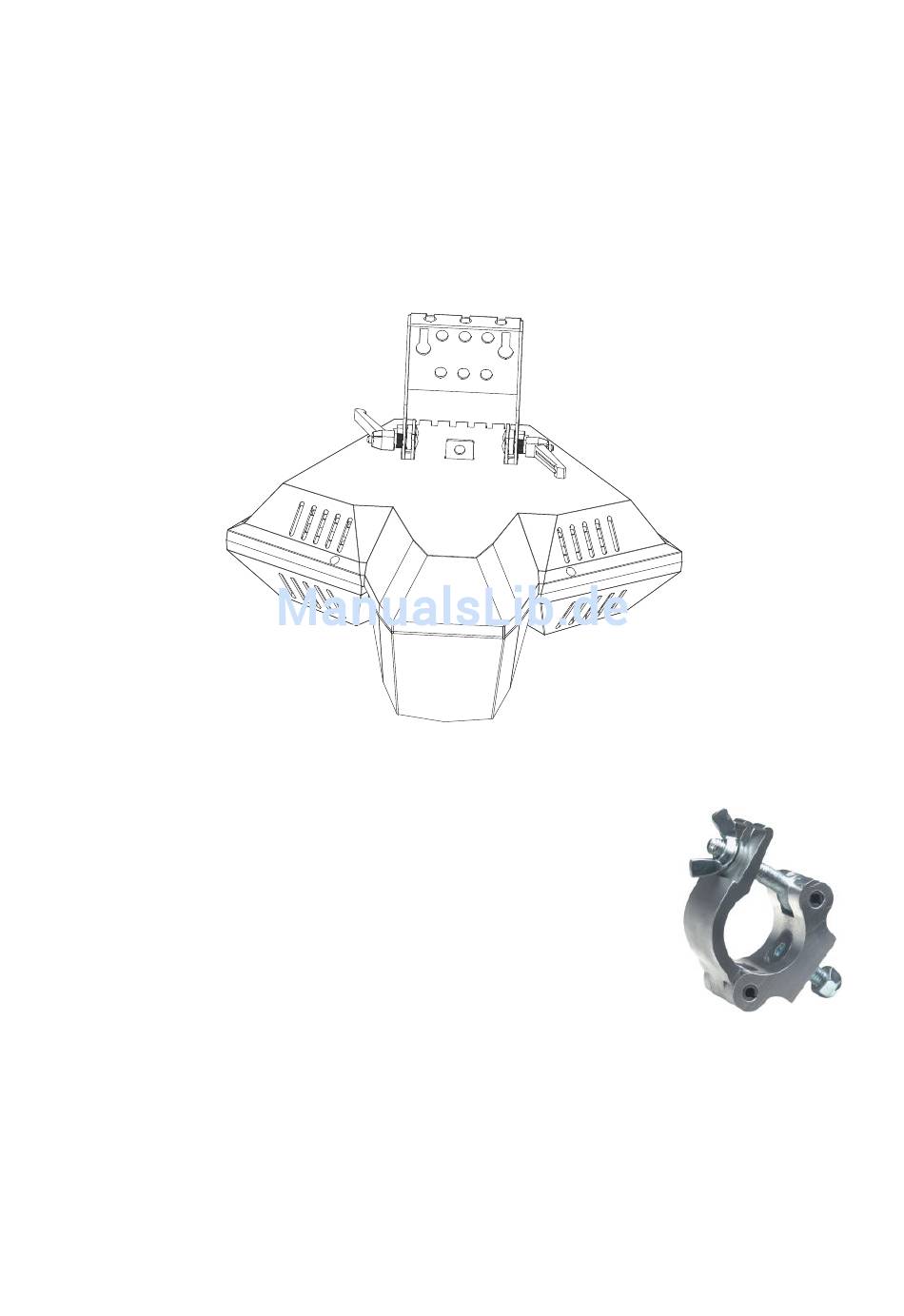

Montage des Geräts an einer Truss
Das Gerät kann an einer Truss oder anderen Struktur in
beliebiger Orientierung befestigt werden. Verwenden Sie
nur geschlossene Klemmen, welche das Trussrohr
vollständig umschließen (siehe Abbildung rechts).
Montage an einer Truss:
1. Die tragende Struktur muss mindestens für das
10fache Gewicht aller montierten Geräte ausgelegt
sein.
2. Sperren Sie den Arbeitsbereich während der Montage ab.
3. Die Befestigungsklemme darf nicht beschädigt und muss für das Gewicht
des Geräts ausgelegt sein. Befestigen Sie die Klemme mit einer M12-
Schraube, Güte mind. 8.8, und einer selbstsichernden Mutter (wie vom
Klemmenhersteller empfohlen) an einer der Bohrungen des Bügels. Sie
können die Bohrung frei wählen. Verwenden Sie die Bohrung, mit der das
Gewicht des Geräts möglichst gleichmäßig aufgenommen wird.
12
RUSH Wizard Bedienungsanleitung
