Installieren eines Gobos in einem Gobohalter

Alle drehbaren Gobos im MAC Ultra Performance werden in ihren Haltern durch Federn gehalten und
können wie unten beschrieben aus ihren Haltern entfernt werden.
Gobo-Orientierung: Allgemein
Achten Sie darauf, dass Sie die Gobos in der richtigen Richtung installieren, da sie sonst durch Hitze
beschädigt werden können. Die in Bild 18 dargestellten Ausrichtungen sind in den meisten Fällen korrekt.
Wenden Sie sich an Ihren Martin- oder Gobo-Händler, wenn Sie Zweifel an der Ausrichtung eines
bestimmten Gobo-Typs haben.
Gobos aus beschichtetem Glas
Die dichten, mattten, aluminiumbeschichteten Borosilikat-Gobos im MAC Ultra
Performance sind werksseitig so installiert, dass die reflektierenden Seiten zur
LED-Lichtquelle hin zeigen. Die Ersatzgobos müssen ebenfalls mit den stärker
reflektierenden Seiten zur LED hin installiert werden, um Hitzeschäden zu vermeiden.
Stärker reflektierende Seite in
Richtung der LEDs
Um das Risiko einer Überhitzung und
Beschädigung des Gobos zu minimieren,
drehen Sie die stärker reflektierende Seite
eines beschichteten Gobos zur Lichtquelle hin.
Strukturierte Glasgobos müssen mit der glatten Seite nach unten in den Gobohalter
eingesetzt werden. Im Zweifel wenden Sie sich an Ihren Gobo- oder Martin-Händler. Wir
empfehlen, strukturierte Glasgobos in den Gobohalter einzukleben.
Echtes Bild in Richtung LEDs
abc abc
Gobos, die eine bestimmte Links/Rechts-Orientierung haben (wie z. B. Textgobos),
werden in der Projektion korrekt angezeigt, wenn sie von der Seite, die der LED-Lichtquelle
zugewandt ist, betrachtet werden.

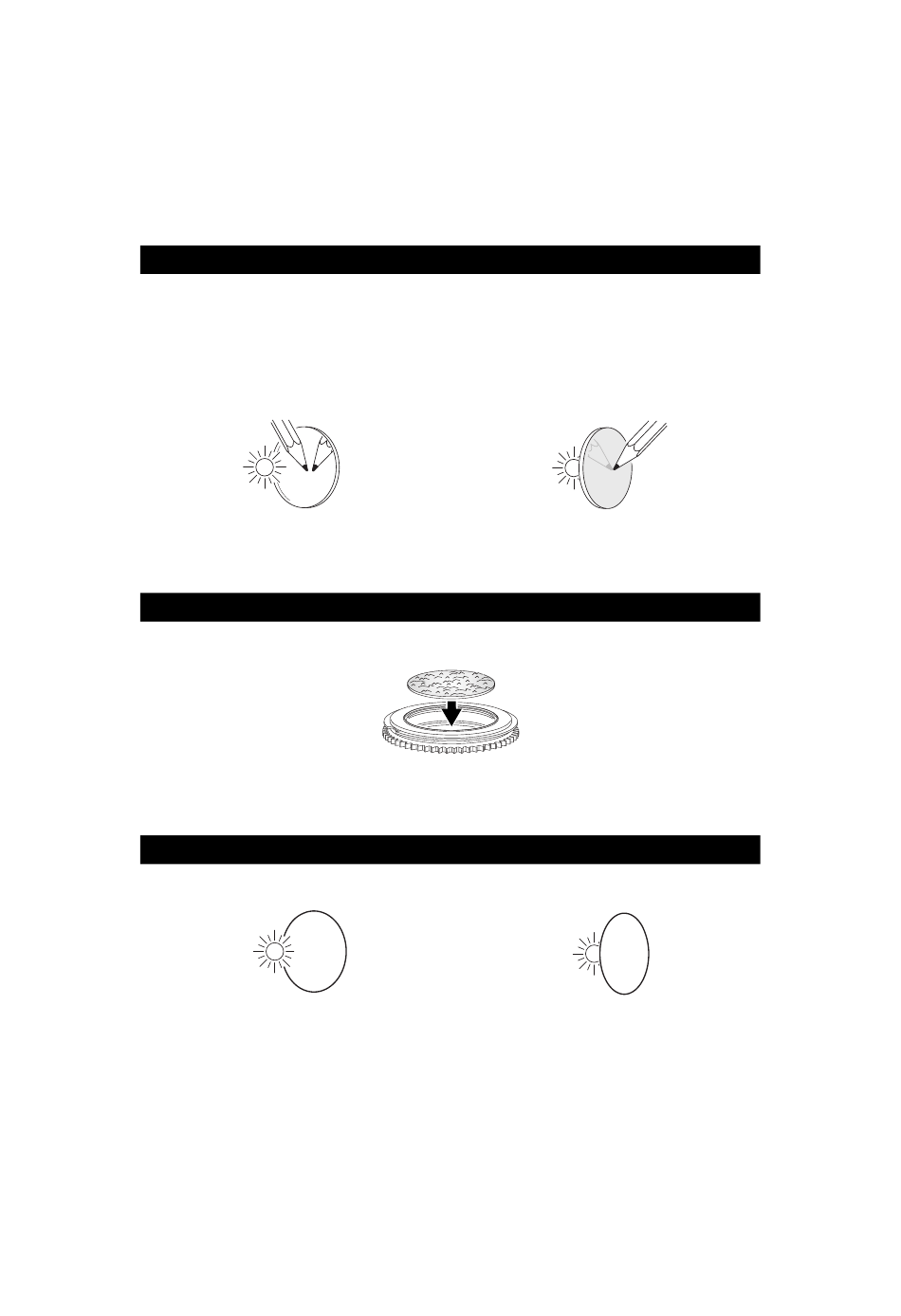

Bild 18. Korrekte Ausrichtung des Gobos
Gobohalter und -orientierung – Goborad 1 (Aerial-Rad)
• Das Goborad 1 ist näher an der LED-Lichtquelle.
• Die Seite des Gobohalters mit der Gobohaltefeder und dem Zahnkranz ist der LED-Lichtquelle
zugewandt.
• Die glänzende Seite des Gobos muss zur Gobohaltefeder, zur LED-Lichtquelle hin, zeigen.
• Die weiße, matte Seite des Gobos zeigt von der Gobohaltefeder weg, zur Frontlinse.
Die weniger reflektierende Seite eines
beschichteten Gobos wird weniger Wärme
absorbieren, wenn sie von der Lichtquelle
abgewandt ist.
Gobos aus strukturiertem Glas
Glatte Seite zum Gobohalter
Bild-/Text-Gobos
Umgekehrtes Bild von LEDs abgewandt
Wartung und Reparatur
Weniger reflektierende
Seite von LEDs abgewandt
a b c a b c
