Ersetzen der Batterie

Warnung! Trennen Sie das Gerät von der Stromquelle, bevor Sie die Batterie ersetzen. Versuchen Sie nicht, die
Batterie zu laden - Feuer- und Explosionsgefahr! Ersetzen Sie die Batterie nur durch eine Batterie
des selben Typs. Neue Batterien erhalten Sie bei Martin (P/N 05801011).
Der MAC Ultra Performance ist
mit einer nicht wiederauf-
ladbaren 3V Lithium-Batterie
CR123A ausgestattet. Die
Batterie versorgt das
Gerätemenü mit Strom, wenn
das Gerät nicht mit einer
Stromquelle verbunden ist. Wenn
die Batterie leer ist, muss sie
ersetzt werden. Sie kann nicht
aufgeladen werden.

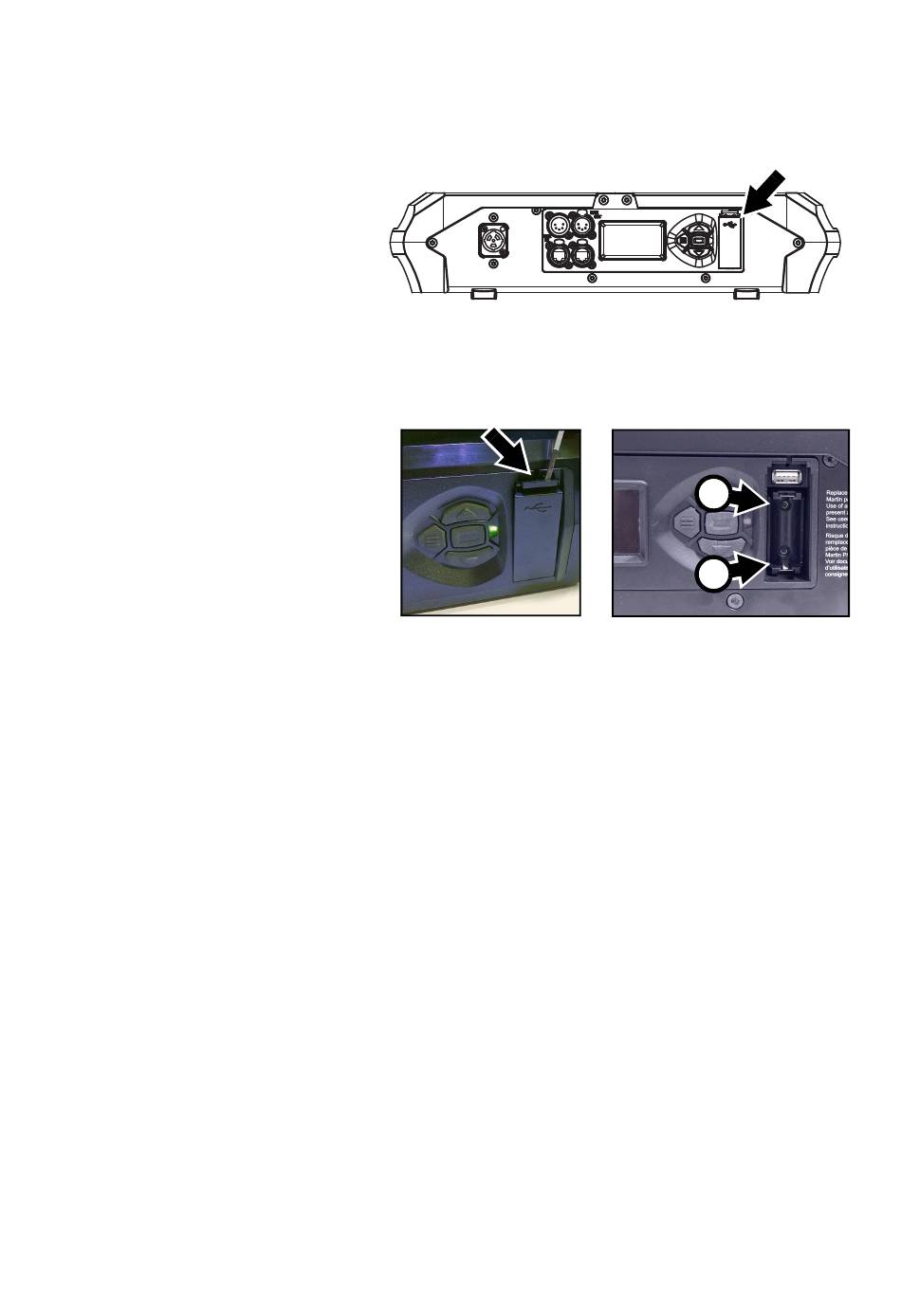

Siehe Bild 9. Die Batterie befindet sich im USB-Port / Batteriefach (Pfeil) neben dem Gerätemenü an der
Basis des Geräts.
Ersetzen der Batterie:
1. Trennen Sie das Gerät von der
Stromquelle und lassen Sie es
abkühlen.
2. Siehe Bild 10. Drücken Sie die
Verriegelung (Pfeil) mit einem
Schraubendreher nach unten
und entfernen Sie die
Abdeckung.
3. Entfernen Sie die leere Batterie
und legen Sie eine neue Batterie
des korrekten Typs ein. Beachten
Sie die Polarität. Der Pluspol ist
unten, vom Kopf weg zeigend.
4. Montieren Sie die Abdeckung und prüfen Sie den festen Sitz, bevor Sie das Gerät einschalten.
Entsorgen Sie leere Batterien fachgerecht. Werfen Sie eine leere Batterie nicht in den Hausmüll.

Luftfilter des Kopfes

Der Luftfilter im Kopf des MAC Ultra Performance verhindert den Eintritt von Schmutz und Staub. Um die
ausreichende Kühlung, optimale Leistung und maximale Lebensdauer zu erreichen, muss der Filter
regelmäßig gereinigt werden.
Martin stellt zwei Filtertypen für den MAC Ultra Performance zur Verfügung:
• Wiederverwendbare Luftfilter aus Metall, einzeln (P/N 5132434-00).
• Einweg-Luftfilter aus Papier, im 12er-Pack (P/N 50400765).
Sie können, unabhängig vom aktuell montierten Filtertyp, den Filter wählen, den Sie bevorzugen. Der
Metallfilter kann gereinigt und wiederverwendet werden. Beachten Sie, dass die Filterwirkung des
Metallfilters etwas geringer als die Filterwirkung des Papierfilters ist. Deswegen ist das Reinigungsintervall
des Metallfilters kürzer.
Das Reinigungsintervall des Luftfilters hängt von den Einsatzbedingungen ab. Inspizieren Sie den Filter
regelmäßig. Reinigen Sie den Metallfilter oder ersetzen Sie Papierfilter, sobald Ablagerungen (Staub,
Nebelflüssigkeit, Schmutz) sichtbar sind.
Wartung der Luftfilter des Kopfes:
1. Trennen Sie das Gerät von der Stromquelle und lassen Sie es 30 Minuten abkühlen.
2. Der Luftfilter befindet sich auf der linken Seite des Kopfes. Positionieren Sie den Kopf so, das die
Filterabdeckung zugänglich ist und legen Sie die Tiltsperre ein (siehe Bild 1 auf Seite 7).
3. Siehe Bild 11. Lösen Sie die Verriegelung der Abdeckung und nehmen Sie die Abdeckung ab.
4. Neben Sie den Luftfilter vom Kopf ab.
Bild 10: Ersetzen der Batterie
Wartung und Reparatur
Bild 9: Batteriefach
–
+
17
