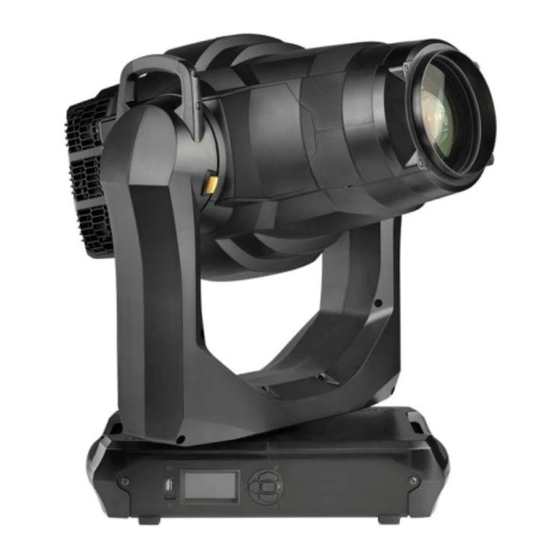

- Seite 1 MAC Encore™ Performance CLD und WRM BEDIENUNGSANLEITUNG...
- Seite 2 Änderungshistorie dieser Bedienungsanleitung Im Folgenden finden Sie wichtige Änderungen der Revisionen der MAC Encore Performance Bedienungsanleitung. Revision A Erste Veröffentlichung. Bezieht sich auf Firmware 1.0.0 des MAC Encore Performance HARMAN Professional Denmark ApS lehnt jede Haftung für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Infor-...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ................4 Effekte . -
Seite 4: Einführung
Support und Download Website unter www.martin.com zur Verfügung. Diese Bedienungsanleitung ist die Ergänzung zu den Sicherheits- und Installationshinweisen, die mit dem MAC Encore Performance geliefert werden. Beide Dokumente stehen zum Download auf der MAC Encore Performance Download Seite unter Martin® Website www.martin.com zur Verfügung. Die Bedienungsanleitung enthält Informationen, die vor allem für Lichtdesigner und Operatoren von Bedeutung... -
Seite 5: Effekte
Funktionen mit 16 bit Auflösung belegen 2 aufeinanderfolgende DMX Kanäle. Der erste Kanal setzt den Grobwert, während der zweite Kanal jeden Grobwert in 256 Feinwerte unterteilt. Shutter und Strobe-Effekte Der Shutter / Dimmer des MAC Encore Performance ermöglicht sofortiges Auf- und Abblenden und Blitzeffekte mit einstellbarer Frequenz von 1 Hz bis 22 Hz. Dimmer Der Vollbereichsdimmer ermöglicht die ruckfreie Anpassung der Helligkeit von 0 bis 100%. -
Seite 6: Farbrad
Slot 4- Magenta 522 SP Farbrad von der Lichtquelle aus gesehen Bild 1: Farbrad Ab Werk wird der MAC Encore Performance mit folgenden Farbfiltern geliefert: • Slot 1 - Blau 101 - P/N 5076512 • Slot 2 - Grün 203 SP - P/N 5076513 •... -
Seite 7: Drehbare Gobos
Drehbare Gobos Das Goborad des MAC Encore Performance verfügt über fünf drehbare Gohos. Die Gobos können gewählt, indiziert (einstellbarer Drehwinkel), kontinuierlich gedreht und geschüttelt werden. Das Goborad kann kontinuierlich drehen oder schütteln. Gobo-Indizierung, Drehung, Shake und Goboraddrehung werden über Kanal 9 gesteuert. Die Kanäle 10 und 11 steuern, abhängig vom Wert des Kanals 9, mit 16 bit Auflösung den Gobowinkel oder die Drehgeschwindigkeit. -
Seite 8: Animationsrad
Animationsrad Der MAC Encore Performance wird mit installiertem “Radial Breakup” Animationsrad (P/N 5069571) geliefert. Das Rad fügt der Goboprojektion einen Animationseffekt hinzu. Die Position und Drehung des Animationsrads werden über die Kanäle 12 und 13 eingestellt und gesteuert. Experimentieren Sie mit der Einstellung des Fokusobjektivs, um realistische Animationseffekte zu erhalten. -
Seite 9: Blendenschieber
Blendenschieber Das Blendenschiebermodul des MAC Encore Performance verfügt über 4 Blendenschieber. Das Modul kann um 110° gedreht und indiziert werden. Jeder Blendenschieber kann zur freien Strahlformung unabhängig in Position und Winkel eingestellt werden. Pan und Tilt Pan und Tilt können mit 16 bit Auflösung gesteuert werden. -
Seite 10: Gerätemenü
E - USB port C - Enter Bild 4: Display und Menütasten Beim Einschalten initialisiert sich der MAC Encore Performance. Nach erfolgreicher Initialisierung zeigt er seine DMX-Adresse (oder Geräte-ID, wenn eine ID zugewiesen wurde) und Statusmeldungen (siehe Seite 30) im Display A an. -
Seite 11: Dmx Adresse
Menü-Taste A, um das Menü zu verlassen. • RESET ALL Initialisiert das Gerät • ROTATE DISPLAY Dreht die Anzeige im Display des MAC Encore Performance um 180°. • FOLLOW SPOT TOGGLE aktiviert oder deaktiviert den Verfolger-Modus. Dauerhaft gespeicherte Einstellungen... -
Seite 12: Geräte Id
3. Rufen Sie das Hauptmenü mit der Menü-Taste auf. Geräte ID Sie können dem MAC Encore Performance eine vierstellige ID-Nummer zur einfachen Identifizierung des Gerätes in einer Installation zuweisen. Beim ersten Einschalten des Gerätes zeigt das Gerät seine DMX Adresse. Sobald Sie dem Gerät eine andere ID-Nummer als 0 im Menü FIXTURE ID zuweisen, zeigt der MAC Encore Performance seine ID-Nummer (gekennzeichnet mit dem Wort FIXTURE ID) als Grundeinstellung im Display an. -
Seite 13: Werkseinstellungen
• FOCUS TRACKING zieht die Fokussierung nach, wenn der Zoomwinkel verändert wird. Die Abbildungsschärfe der Projektion ändert sich nicht. • VIDEO TRACKING optimiert die Leistung des MAC Encore Performance, wenn er mit einer Videoquelle verwendet wird. Normalerweise versucht das Gerät, die empfangenen DMX-Signale in möglichst ruckfreie Farb- und Helligkeitsänderungen umzusetzen. -
Seite 14: Geräteinformationen
• TEMPERATURES zeigt die Temperaturen verschiedener Komponenten des Geräts an. DMX Werteanzeige Der MAC Encore Performance zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung. -
Seite 15: Setzen Der Einstellungen Per Dmx
Setzen der Einstellungen per DMX Bestimmte Einstellungen und Parameter können über den Gerätesteuerkanal 33 gesetzt werden. Einstellungen, die per DMX geändert werden, überschreiben Einstellungen, die über das Gerätemenü vorgenommen wurden. Um die unbeabsichtigte Änderung einer Einstellung zu vermeiden und dadurch etwa eine Show zu unterbrechen, müssen die meisten Befehle mehrere Sekunden gesendet werden, bevor sie akzeptiert werden. -
Seite 16: Rdm
Anwendungen, spezielle Befehle an bestimmte Geräte zu senden und zu empfangen. RDM UID Jeder MAC Encore Performance verfügt über eine eindeutige RDM UID, über die das Gerät in jedem RDM-System angesprochen werden kann. Die RDM UID finden Sie im Menü INFORMATION. RDM UID zeigt die eindeutige ID des Gerätes für die Identifikation in RDM-Systemen. - Seite 17 Product information DEVICE_INFO DEVICE_MODEL_DESCRIPTION MANUFACTURER_LABEL DEVICE_LABEL FACTORY_DEFAULTS SOFTWARE_VERSION_LABEL DMX Setup DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION DMX_START_ADDRESS SLOT_DESCRIPTION Sensors SENSOR_DEFINITION SENSOR_VALUE Usage information DEVICE_HOURS ...
- Seite 18 - Apply warm CTC to CLD fixture - Apply cold CTC to WRM fixture Pan/tilt PAN_TILT_SPEED PAN_TILT_ENABLE PAN_LIMIT_MIN PAN_LIMIT_MAX TILT_LIMIT_MIN TILT_LIMIT_MAX PAN_TILT_LIMIT_RESET Fixture cooling FAN_CLEAN MAC Encore Performance Bedienungsanleitung...
-
Seite 19: Servicefunktionen Der Firmware
Die Version der installierten Firmware können Sie unter dem Menüpunkt INFORMATION im Gerätemenü aufrufen. Die neueste Firmware finden Sie auf der Martin® Website. Sie kann mit einem USB Speicher- medium oder einem Windows-PC mit der Martin® DMX-Tool Anwendung (kostenfreier Download unter www.martin.com) und einem Martin®... - Seite 20 4. Im Display erscheint die Meldung AVAILABLE FIRMWARE. Sie können nun durch die gespeicherten Firmware-Versionen blättern. 5. Zur Installation einer Firmware wählen Sie die Datei und drücken Enter. Der MAC Encore Performance verlangt die Bestätigung der Auswahl. Brechen Sie den Vorgang, wenn erforderlich, mit der Menu-Taste 6.
-
Seite 21: Dmx Protokoll
DMX Protokoll Ab MAC Encore Performance Firmware Version 1.0.0. Fade Grund- Kanal DMX Wert Funktion wert Strobe/shutter Effekt 0 - 19 Shutter geschlossen 20 - 49 Shutter offen Snap Strobe, langsam schnell 50 - 200 201 - 210 Shutter offen Zufälliger Strobe, langsam schnell... - Seite 22 Offen Geschlossen 0 - 255 Zoom, 16-bit (MSB und LSB) Weit eng Fade 32768 0 - 65535 Fokus, 16-bit (MSB und LSB) Unendlich nah Fade 32768 0 - 65535 Tabelle 1: DMX Protokoll MAC Encore Performance Bedienungsanleitung...
- Seite 23 Fade Grund- Kanal DMX Wert Funktion wert Blendenschieber 1, Position Fade Ausgefahren eingefahren 0 - 255 Blendenschieber 1, Winkel 0 -126 Winkel – Fade 127 - 128 Parallel 129 - 255 Winkel + Blendenschieber 2, Position Snap Ausgefahren eingefahren 0 - 255 Blendenschieber 2, Winkel 0 -126...
- Seite 24 Pan / Tilt Kalibration speichen – 5 s Dimmer Kalibration speichern – 5 s Cyan Kalibration speichern – 5 s Magenta Kalibration speichern – 5 s Gelb Kalibration speichern – 5 s Keine Funktion Tabelle 1: DMX Protokoll MAC Encore Performance Bedienungsanleitung...
- Seite 25 Fade Grund- Kanal DMX Wert Funktion wert CMY Kalibration speichern - 5 s Drehbares Gobo 1 Index-Kalibration speichern - 5 s 109-110 Keine Funktion Blendenschieber Kalibration speichern– 5 s Iris Kalibration speichern– 5 s Fokus Kalibration speichern– 5 s Snap contd.
-
Seite 26: Fx: Programmierte Effekte
Wählen Sie den FX über Kanal 34 und 36 durch Senden des entsprechenden DMX-Werts. Ändern Sie die Parameter (wie Geschwindigkeit und / Zahl der aktiven FX) über die Kanäle 35 und 37. Die Synchronisierung stellen Sie über Kanal 38 ein. Ab MAC Encore Performance Firmware Version 1.0.0. DMX Wert Effekt DMX Wert Effekt... -
Seite 27: Menüstruktur
Menüstruktur Ab MAC Encore Performance Firmware Version 1.0.0. Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten wird. - Seite 28 LED TYPE* COLD/WARM Typ der Lichtquelle HEAD FAN 1 FAN SPEEDS* 0 - XXX RPM Drehzahlen der Lüfter anzeigen BASE FAN 3 TEMPERA- CMY EFFECT ... Temperatur des PCBs in °C anzeigen TURES* DC/DC Tabelle 3: Gerätemenü MAC Encore Performance Bedienungsanleitung...
- Seite 29 Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Beschreibung (Grundeinstellung fett) DMX Übertragungsgeschwindigkeit RATE 0 - 44 HZ anzeigen QUALITY 0 - 100% Zahl der empfangenen DMX Pakete DMX LIVE* START CODE 0 - 255 DMX Startcode STROBE DMX Werte der einzelnen Kanäle CONTROL Testsequenz aller Funktionen starten.
-
Seite 30: Service- Und Displaymeldungen
Service- und Displaymeldungen Der MAC Encore Performance zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. -
Seite 31: Fehlermeldungen
*Temperaturmeldungen werden gelöscht, sobald die Temperatur genügend gesunken ist. Wenn die Temperatur die Abschaltgrenze übersteigt, erscheint eine Fehlermeldung. Fehlermeldungen Fehlermeldungen melden einen Fehler. Der MAC Encore Performance stellt Fehlermeldungen wie folgt dar: • Die Fehlermeldung blinkt im Display. • Wenn mehr als ein Fehler vorliegt, werden die Fehlermeldungen nacheinander angezeigt. - Seite 32 FRAMING2 ANG ERR FSER Blendenschieber 1 Winkelfehler FRAMING3 INS ERR FSER Blendenschieber 1 Positionsfehler FRAMING3 ANG ERR FSER Blendenschieber 1 Winkelfehler FRAMING4 INS ERR FSER Blendenschieber 1 Positionsfehler FRAMING4 ANG ERR FSER Blendenschieber 1 Winkelfehler Tabelle 5: Fehlermeldungen MAC Encore Performance Bedienungsanleitung...
- Seite 33 Kurzform Vollständige Meldung und Bedeutung FROST ERROR FTER Zeitfehler elektronische Indizierung Wash Effekt. GOBO W 1 ERR G1ER Zeitfehler magnetische Indizierung Beam-Goborad 1). IRIS ERROR IRER Zeitfehler elektronische Indizierung Iris. LED TEMP CUT OFF LDTC LED -Abschaltung wegen zu hoher Temperatur LED TEMP SEN ERR LDTE Fehler LED Temperatursensor...
- Seite 34 ZOER Zeitfehler elektronische Indizierung Zoom. Tabelle 5: Fehlermeldungen Das Gerät meldet einen Kalibrationsfehler, wenn in dem EEPROM keine gültigen Kalibrationsdaten gefunden werden. Das Gerät kann evtl. keine Daten vom EEPROM lesen oder in das EEPROM schreiben. MAC Encore Performance Bedienungsanleitung...
