Einstellungen
Menüpunkt: Sammelrelais
Auswahl der Relais, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Relais 1 (BS 2/1)
Relais 2 (BS 2/2)
Mit ˄ und ˅ navigieren Sie zum gewünschten Auswahlpunkt.
Mit OK bestätigen Sie Ihre Auswahl.
Mit ˃ aktivieren Sie die ausgewählten Relais und gelangen zu deren Einstellungen.
• Test
Manuellen Funktionstest des Relais aktivieren oder deaktivieren.
ein
aus
• Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
N/C
N/O
• Funktionen 1 bis 3

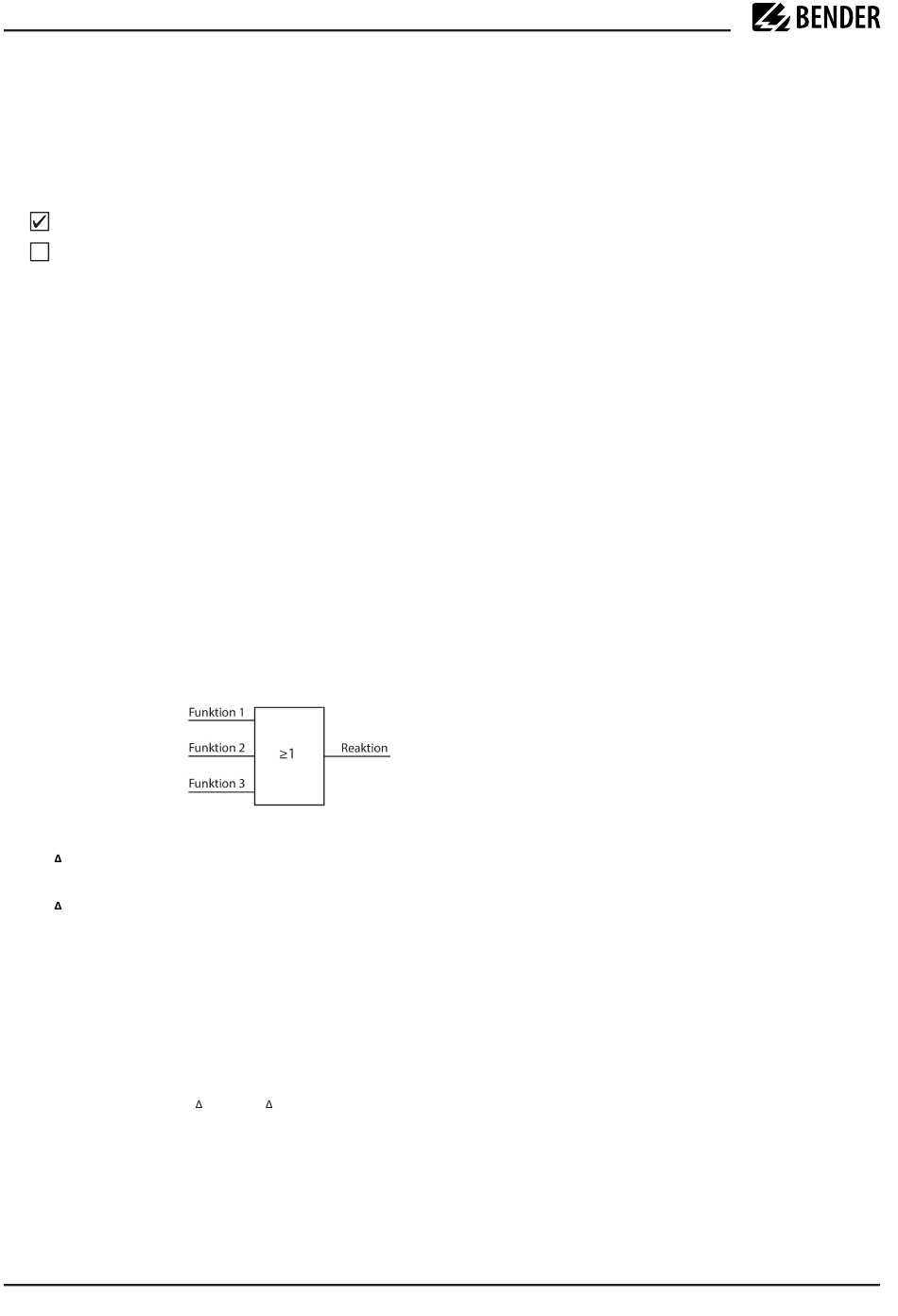

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-
Verknüpfung verbunden.
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Sammelalarm
48 isoPV1685DP_D00479_03_M_XXDE/04.2025
Alle Kanäle werden ausgewählt.
Kein Kanal wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Relais wird ausgewählt.
Relais wird nicht ausgewählt.
Der manuelle Test überprüft die Schaltfunktion der Relais
Der manuelle Test überprüft nicht die Schaltfunktion der Relais.
Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im fehlerfreien Zustand angezogen.
Normally opened - Arbeitsstromschaltung
Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen.
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-
Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-
Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I -Alarm, I -Alarm, Anschluss- und Gerätefehler).
