Geräteübersicht
3.2 Anschlüsse

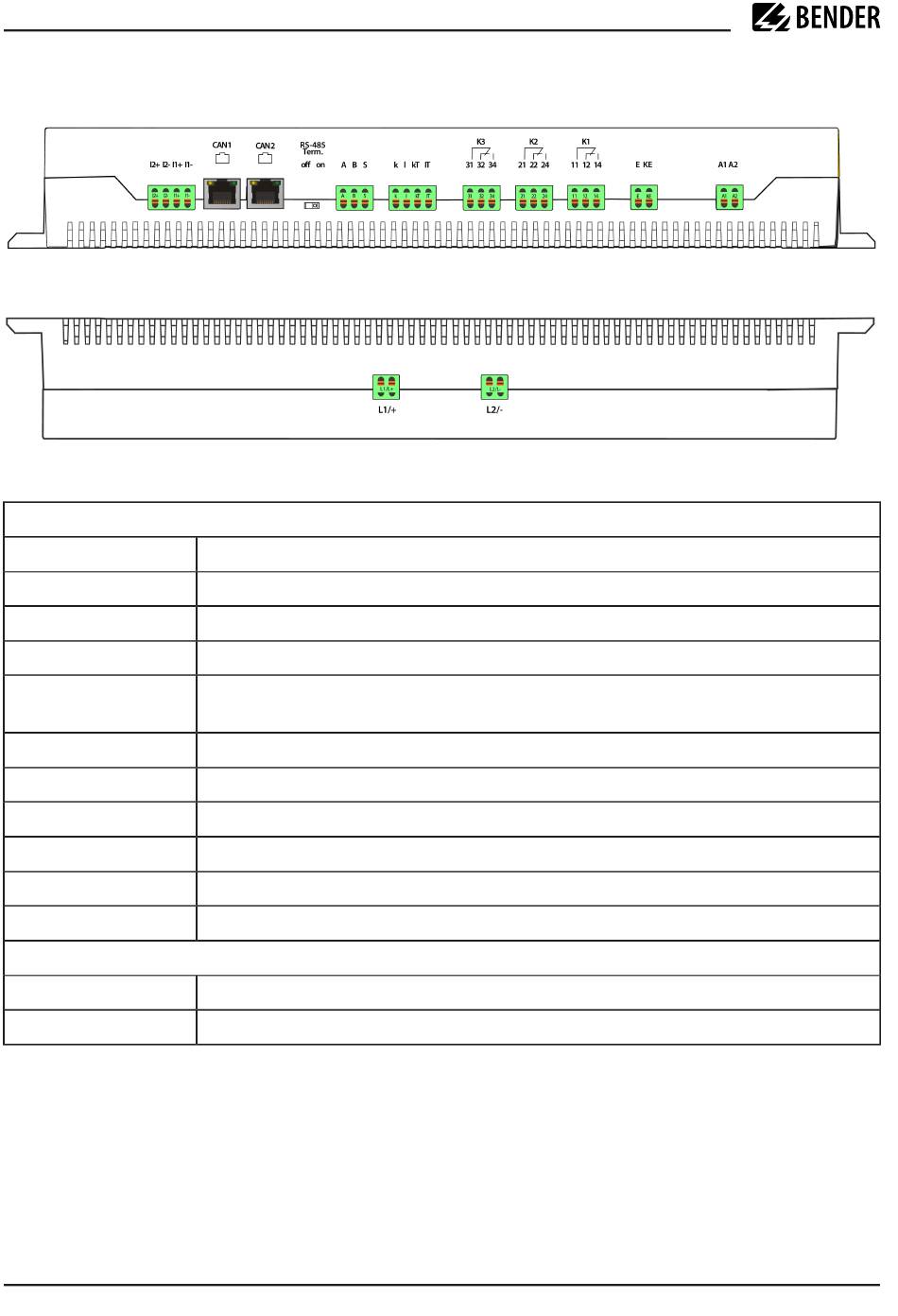

Abb. 3-1: Anschlüsse von unten
Abb. 3-2: Anschlüsse von oben
I2+, I2−
I1+, I1−
CAN1, CAN2
RS-485 Term. off / on
A, B, S
k, I, kT, IT
31, 32, 34
21, 22, 24
11, 12, 14
E, KE
A1, A2
L1/+
L2/−
14 isoPV1685DP_D00479_03_M_XXDE/04.2025
Ansicht von unten
Digitaler Eingang: ohne Funktion
Digitaler Eingang: Start der Isolationsfehlersuche im manuellen Modus
ohne Funktion
RS-485-Terminierung
RS-485 Bus-Anschluss (A, B)
BMS-Protokoll: PE-Potential, Schirm einseitig anschließen (S)
ohne Funktion
Relaisausgang für interne Gerätefehler (LED SERVICE)
Relaisausgang für Alarm Isolationsfehler (LED ALARM 2)
Relaisausgang für Vorwarnung Isolationsfehler (LED ALARM 1)
Anschluss an Erde und Kontrollerde
Anschluss an Versorgungsspannung (Sicherung 2 A je Leitung)
Ansicht von oben
Anschluss an L1/+ des IT-Netzes über Sicherung 1 A
Anschluss an L2/− des IT-Netzes über Sicherung 1 A
