Einstellungen
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Isolationsfehler-
suche aktiv
Sammelalarm
Menüpunkt: Digitaler Ausgang
Wählen Sie die digitalen Ausgänge des EDS aus, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Dig. Ausgang 1 (BS 2/1)
Danach nehmen Sie die Einstellungen für die ausgewählten digitalen Ausgänge der EDS vor.
• TEST
Manuell durchgeführte Tests aktivieren und deaktivieren.
ein
aus
• Funktionen 1 bis 3

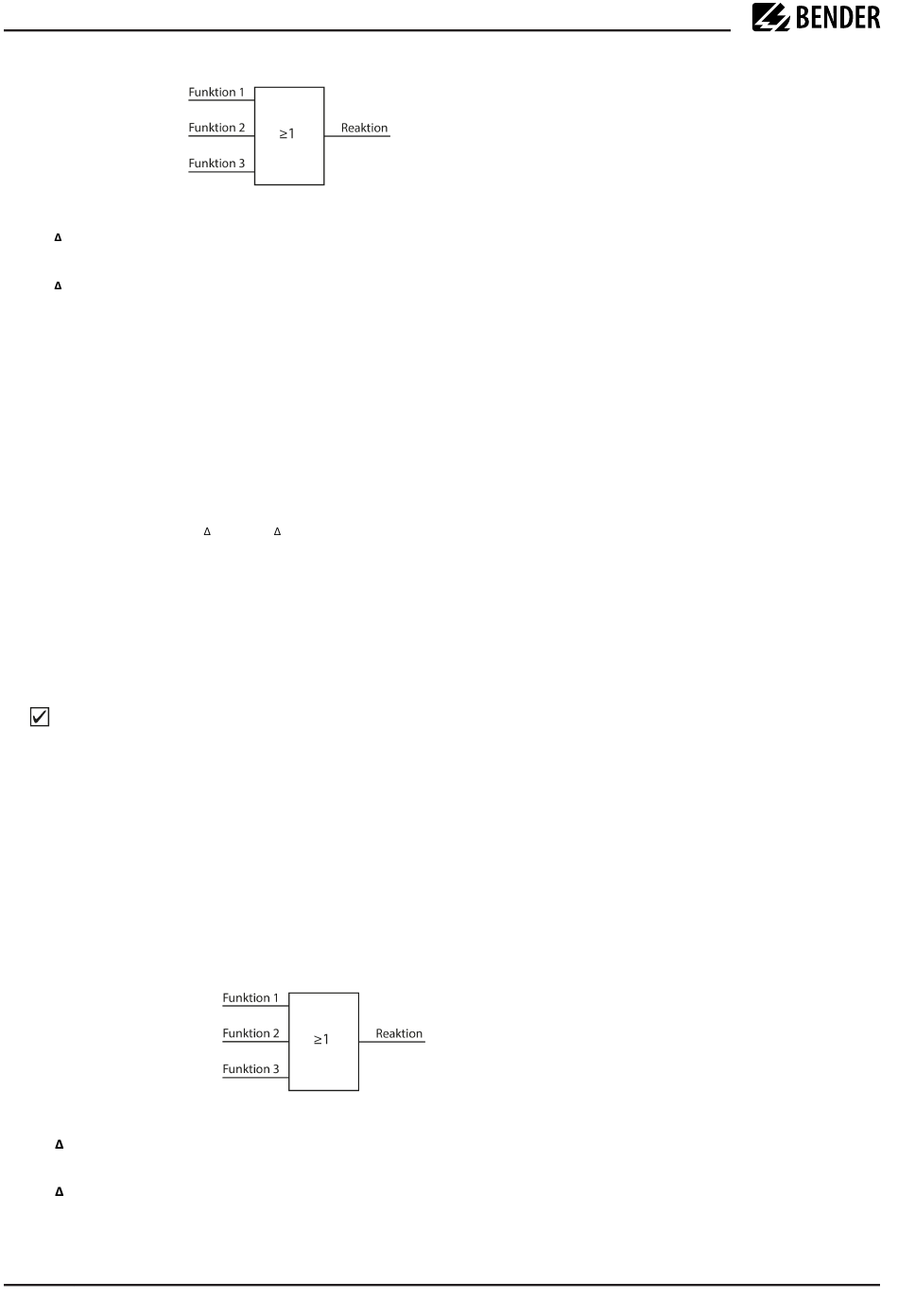

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-
Verknüpfung verbunden:
aus
I
L
I
n
Gerätefehler
44 isoPV1685DP_D00479_03_M_XXDE/04.2025
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-
Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-
Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Der Summer signalisiert eine aktive Isolationsfehlersuche.
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I -Alarm, I -Alarm, Anschluss- und Gerätefehler).
L n
Alle digitalen Ausgänge werden ausgewählt.
Kein digitaler Ausgang wird ausgewählt
Die bisherige Auswahl wird invertiert (umgekehrt).
Ein einzelner digitaler Ausgang wird ausgewählt.
Der manuelle Test führt den Zustandswechsel des Digitalausgangs durch.
Der manuelle Test führt den Zustandswechsel des Digitalausgangs nicht durch.
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal
(EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes
(RCM-Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
