• Test
Manuellen Funktionstest des Relais aktivieren oder deaktivieren.
ein
aus
• Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
N/C
N/O

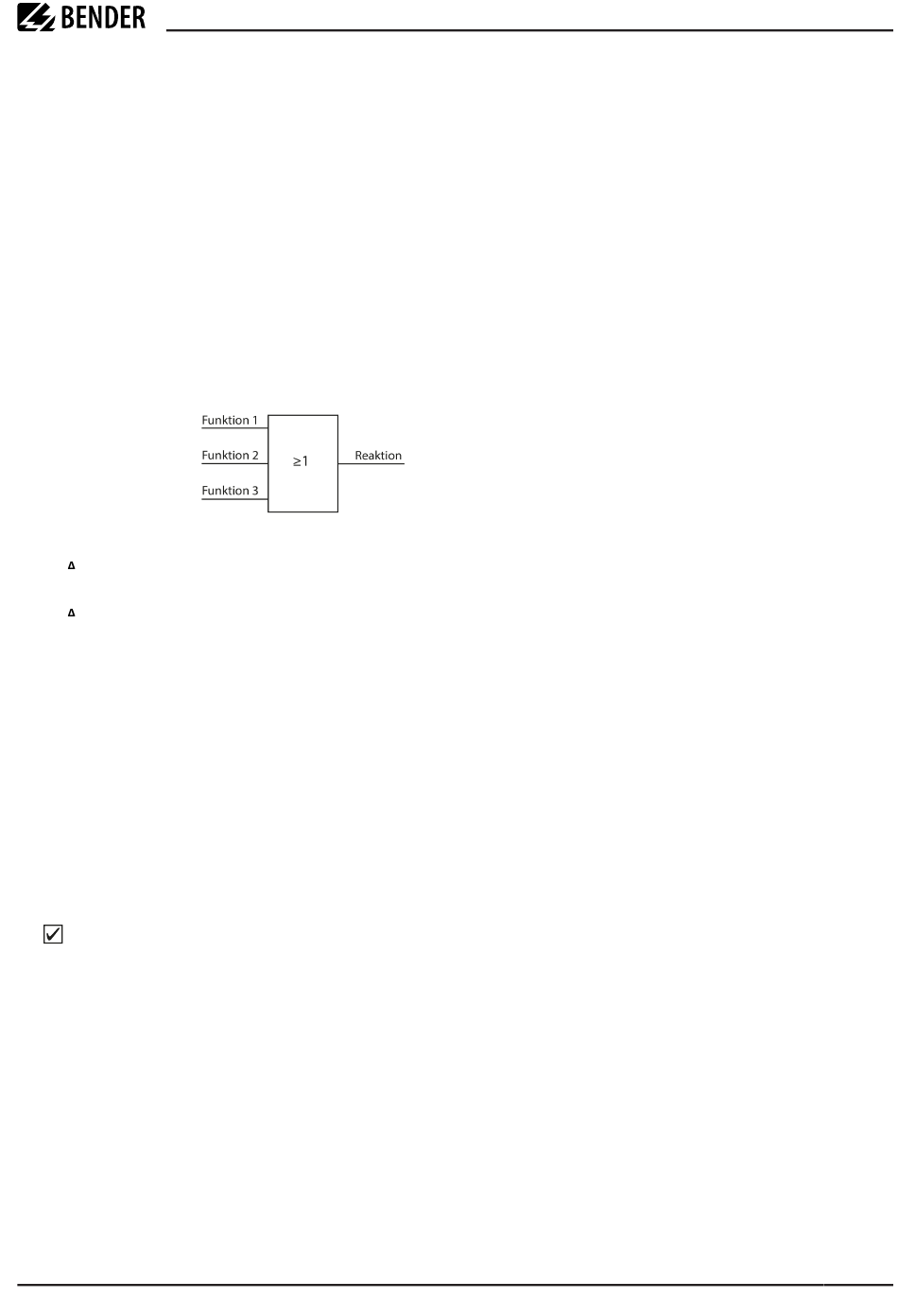

• Funktionen 1 bis 3
Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-
Verknüpfung verbunden.
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Menüpunkt: Summer
Wählen Sie die Summer aus, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Summer 1 (BS 2/1)
Weisen Sie danach den ausgewählten Summern zu, bei welchen Ereignissen sie auslösen sollen.
• Test
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
ein
aus
• Funktionen 1 bis 3
Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-
Verknüpfung verbunden.
Der manuelle Test überprüft die Schaltfunktion der Relais
Der manuelle Test überprüft nicht die Schaltfunktion der Relais.
Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im fehlerfreien Zustand angezogen.
Normally opened - Arbeitsstromschaltung
Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen.
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-
Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-
Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Alle Summer werden ausgewählt.
Kein Summer wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Ein einzelner Summer wird ausgewählt.
Der manuelle Test lässt den Summer ertönen
Der manuelle Test lässt den Summer nicht ertönen
