Auto Im auto-Modus startet die Isolationsfehlersuche automatisch, sobald der Ansprechwert von Alarm 2
des ISOMETER®s unterschritten wird. Die Isolationsfehlersuche wird für eine Isolationsmessung
zyklisch unterbrochen. Ist der Isolationsfehler nach der Unterbrechung noch vorhanden, startet die
Isolationsfehlersuche erneut. Die Isolationsfehlersuche stoppt erst, wenn Alarm 2 inaktiv wird. Tritt
ein neuer Isolationsfehler auf, startet die Isolationsfehlersuche erneut automatisch.
1 Uml. Im Modus 1Umlauf startet die Isolationsfehlersuche automatisch, sobald der Ansprechwert von
Alarm 2 des ISOMETER®s unterschritten wird. Die Isolationsfehlersuche wird nach einem Zyklus
gestoppt. Die Isolationsfehlersuche startet NICHT erneut automatisch, wenn der Isolationsfehler
nach Ablauf des Zyklus noch vorhanden ist. Tritt ein neuer Isolationsfehler auf, startet die
Isolationsfehlersuche für einen Zyklus erneut automatisch.
Manueller Start.
Gerät bleibt im ursprünglich
eingestellten Modus
Führen Sie während einer manuell gestarteten Isolationsfehlersuche keinen manuellen Test durch, da
dadurch die Isolationsfehlersuche abgebrochen wird.
8.3.2.1.2 Strom
VORSICHT! Zu hohe Prüfströme an empfindlichen Anlagenteilen
Durch den zwischen IT-System und Erde fließenden Prüfstrom kann es in empfindlichen Anlagenteilen, wie
SPS oder Relais, zu Fehlsteuerungen kommen.
Stellen Sie sicher, dass die Höhe des Prüfstroms kompatibel mit der zu überwachenden Anlage ist.
Stellen Sie den maximalen Prüfstrom im ISOMETER® ein.
Gerätespezifische maximale Prüfströme:
EDS441
• 1 mA
• 1.8 mA
• 2.5 mA
• 5 mA

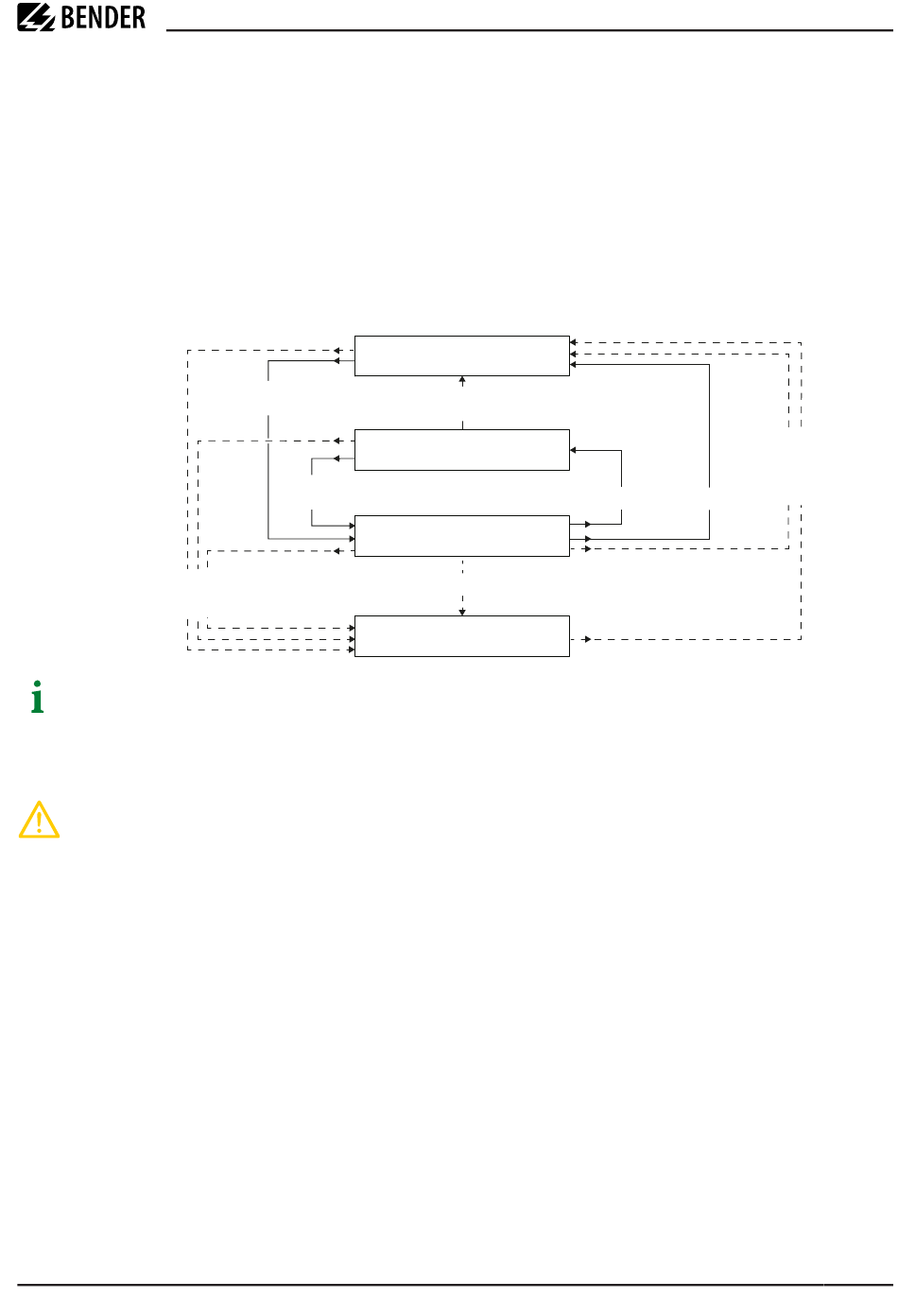

Isolationsfehlersuche inaktiv
Neuer Isolationsfehler
Modus: auto/1Uml.
Isolationsfehlersuche pausiert
Isolationsfehler
noch vorhanden
EDS440
• 5 mA
• 10 mA
• 25 mA
• 50 mA
(Isolationsmessung)
kein Isolationsfehler
(Isolationsmessung)
Isolationsfehlersuche aktiv
für 1 Umlauf
Manueller Start
Isolationsfehlersuche aktiv
dauerhaft
