Daten-isoGraph
1,0
,100
,010
,001
MQ
Stunde

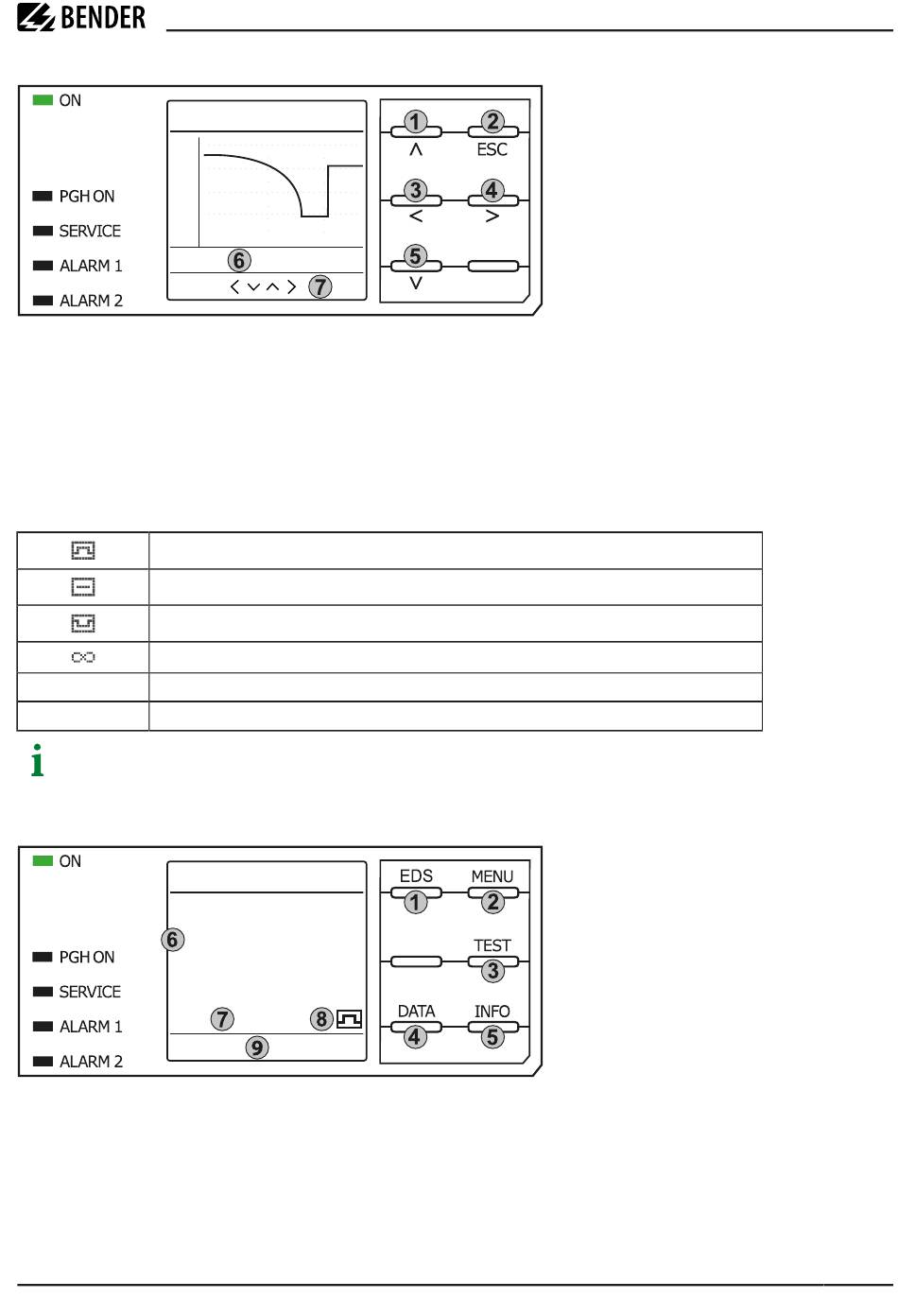

7.7 Isolationsfehlersuche
Im aktivierten EDS-Modus zeigt das ISOMETER® die Meldung Iso.Fehlersuche. Darunter zeigt es auf der
linken Seite, welcher EDS-Modus aktiviert ist. Rechts zeigt es den Polaritätswechsel der Messpulse mit
dazwischenliegender Pause an. Die verschiedenen Pulsphasen werden durch die jeweiligen Symbole
angezeigt.
positiver Messpuls
Pause
negativer Messpuls
Die Isolationsfehlersuche wurde manuell dauerhaft gestartet. Es findet keine Isolationsmessung statt.
43 s Isolationsfehlersuche im Modus auto und 1 Umlauf. Ablaufende Zeit eines Messzyklus.
- - - Zeit kann nicht angegeben werden.
Anzeige bei niederfrequenten Messvorgängen
Im LAB-Verfahren kann der Puls bis zu einer Minute dauern. Daher ist kein ständiges Wechseln der
Anzeigesymbole zu sehen. Die jeweiligen Symbole sind für die Pulszeit von bis zu 1 Minute durchgängig.
43 s
R(an)
16:26 16:52
1 / 4
IT-System
Iso.Fehlersuche
40kΩ/10kΩ
Tastenfeld
1. Wechsel zur vorherigen
Messwertübersicht
2. Ansicht verlassen
3. Skalierung ändern (Detail)
4. Skalierung ändern (Übersicht)
5. Wechsel zur nachfolgenden
Messwertübersicht
Anzeige
6. Aktuelle Zeitskalierung
7. x.te Ansicht von ...
Tastenfeld
1. Start EDS
2. Menüanwahl
3. Start Test
4. Grafische Darstellung des
Isolationsniveaus
5. Geräteinformationen
Anzeige
6. Funktionsname
7. 43 s: Isolationsfehlersuche im Modus
auto oder 1 Umlauf.
∞s: Isolationsfehlersuche wurde
manuell gestartet.
8. Messpulsphase
9. Ansprechwerte für Vorwarnung und
Alarm
