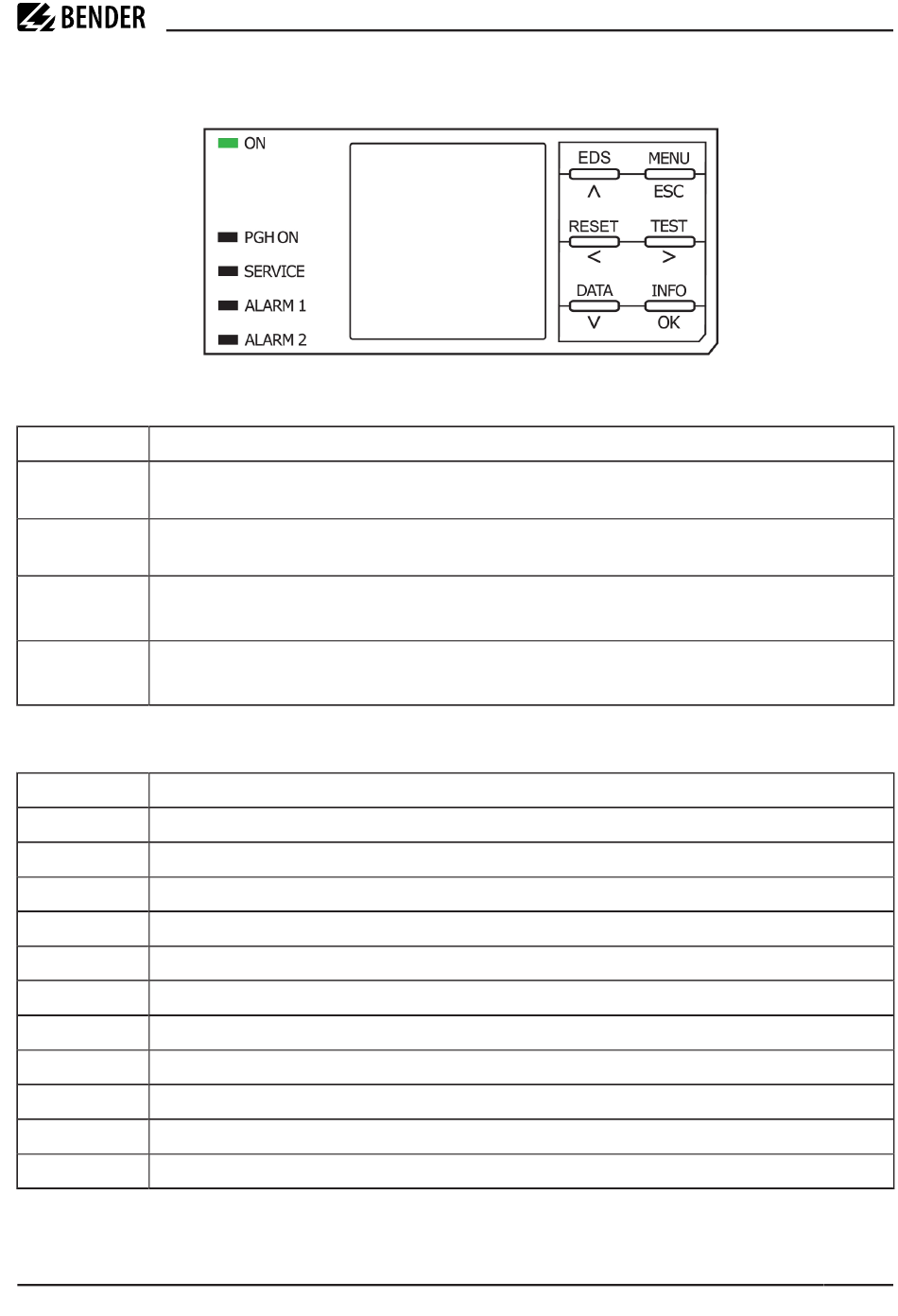

3.3 Anzeige- und Bedienelemente
Das Display des Geräts zeigt Informationen über das Gerät und die Messungen an.
ON (grün) Die Betriebsanzeige leuchtet dauerhaft.
PGH ON (gelb) Die LED PGH ON blinkt während der Isolationsfehlersuche. Sie signalisiert, dass der Prüfstrom für
die Isolationsfehlersuche generiert wird.
SERVICE (gelb) Die LED SERVICE leuchtet, wenn ein Gerätefehler vorliegt. Leuchtet die LED dauerhaft, beachten Sie
die Liste der Fehlercodes auf Seite 42.
ALARM 1 • Leuchtet (Vorwarnung): Isolationswiderstand unterschreitet Ansprechwert 1, R
(gelb)
• Blinkt: Anschlussfehler Erde sowie Netz (L1/+, L2/−) prüfen
ALARM 2 • Leuchtet (Alarm): Isolationswiderstand unterschreitet Ansprechwert 2, R
(gelb)
• Blinkt: Anschlussfehler Erde sowie Netz (L1/+, L2/−) prüfen
Die Einstellungen am Gerät werden mittels der Gerätetasten in einem Menü vorgenommen. Die Tasten
werden je nach Menüeintrag mit jeweils einer der unten dargestellten Optionen belegt.
MENU Öffnet das Gerätemenü.
ESC Bricht den aktuellen Vorgang ab oder navigiert im Gerätemenü einen Schritt zurück.
EDS Öffnet die Funktion zum manuellen Start und Ende einer dauerhaften Isolationsfehlersuche
˄
Navigiert in einer Liste nach oben oder erhöht einen Wert.
TEST Startet den Selbsttest des Geräts.
˃
Navigiert nach vorne (z. B. zum nächsten Einstellungsschritt) oder wählt Parameter aus.
RESET Setzt Meldungen zurück.
˂
Navigiert zurück (z. B. zum vorherigen Einstellungsschritt) oder wählt Parameter aus.
INFO Zeigt Informationen an, z. B. Seriennummer, Gerätetyp
OK Bestätigt eine Aktion oder Auswahl.
DATA Zeigt weiterführende Werte und z. B. den isoGraph an.
˅
Navigiert in einer Liste nach unten oder reduziert einen Wert.
