Einstellungen
• Test
Manuellen Funktionstest des Relais aktivieren oder deaktivieren.
ein
aus
• Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
N/C
N/O
• Funktionen 1 bis 3

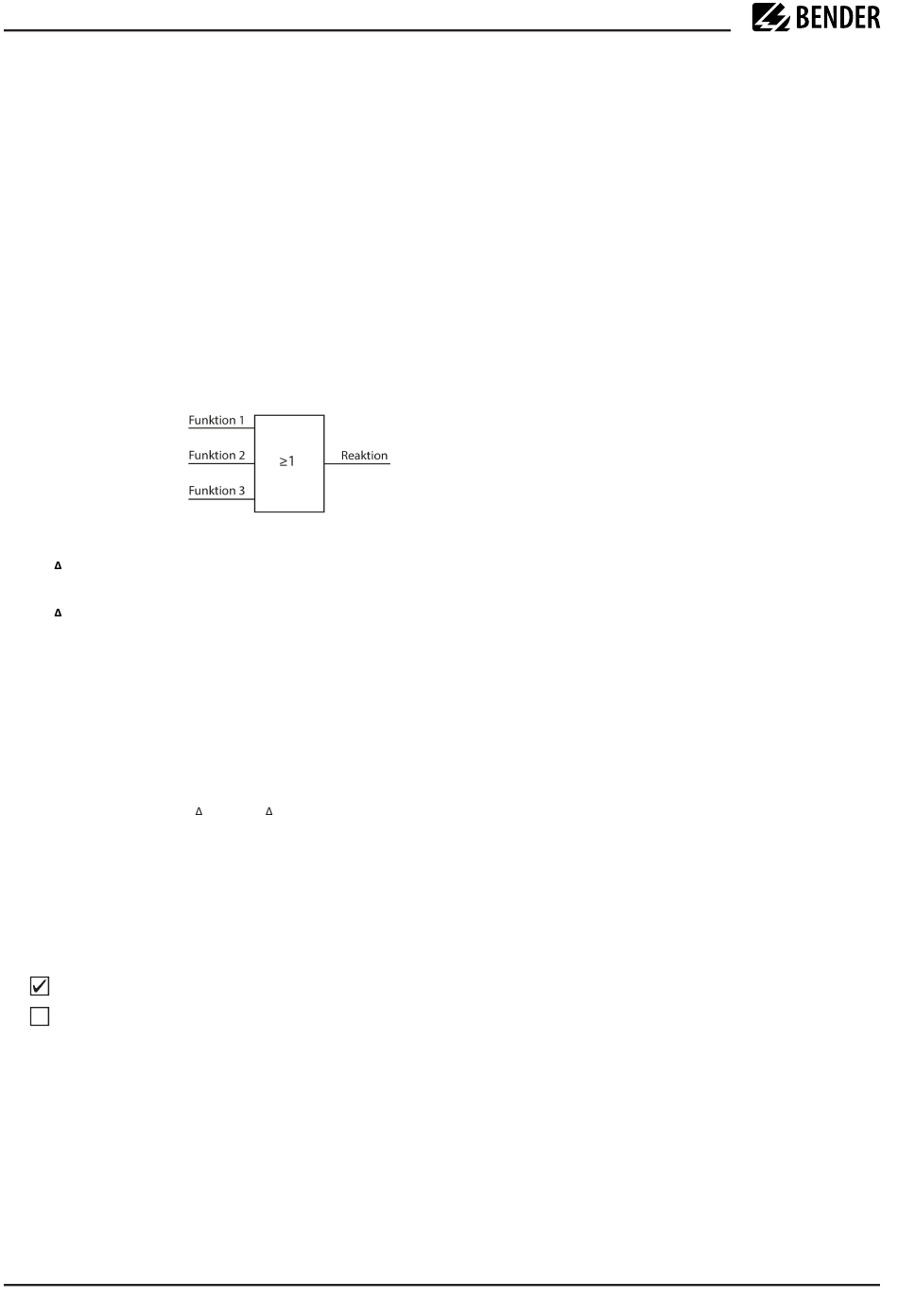

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-
Verknüpfung verbunden.
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Sammelalarm
Menüpunkt: Kanalrelais
Auswahl der Relais, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Relais 1 (BS 2/1)
Relais 2 (BS 2/2)
Mit ˄ und ˅ navigieren Sie zum gewünschten Auswahlpunkt.
Mit OK bestätigen Sie Ihre Auswahl.
Mit ˃ aktivieren Sie die ausgewählten Relais und gelangen zu deren Einstellungen.
42 isoPV1685DP_D00479_03_M_XXDE/04.2025
Der manuelle Test überprüft die Schaltfunktion der Relais
Der manuelle Test überprüft nicht die Schaltfunktion der Relais.
Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im fehlerfreien Zustand angezogen.
Normally opened - Arbeitsstromschaltung
Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen.
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-
Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-
Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I -Alarm, I -Alarm, Anschluss- und Gerätefehler).
L n
Alle Kanäle werden ausgewählt.
Kein Kanal wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Relais wird ausgewählt.
Relais wird nicht ausgewählt.
