español
3 Sinopsis

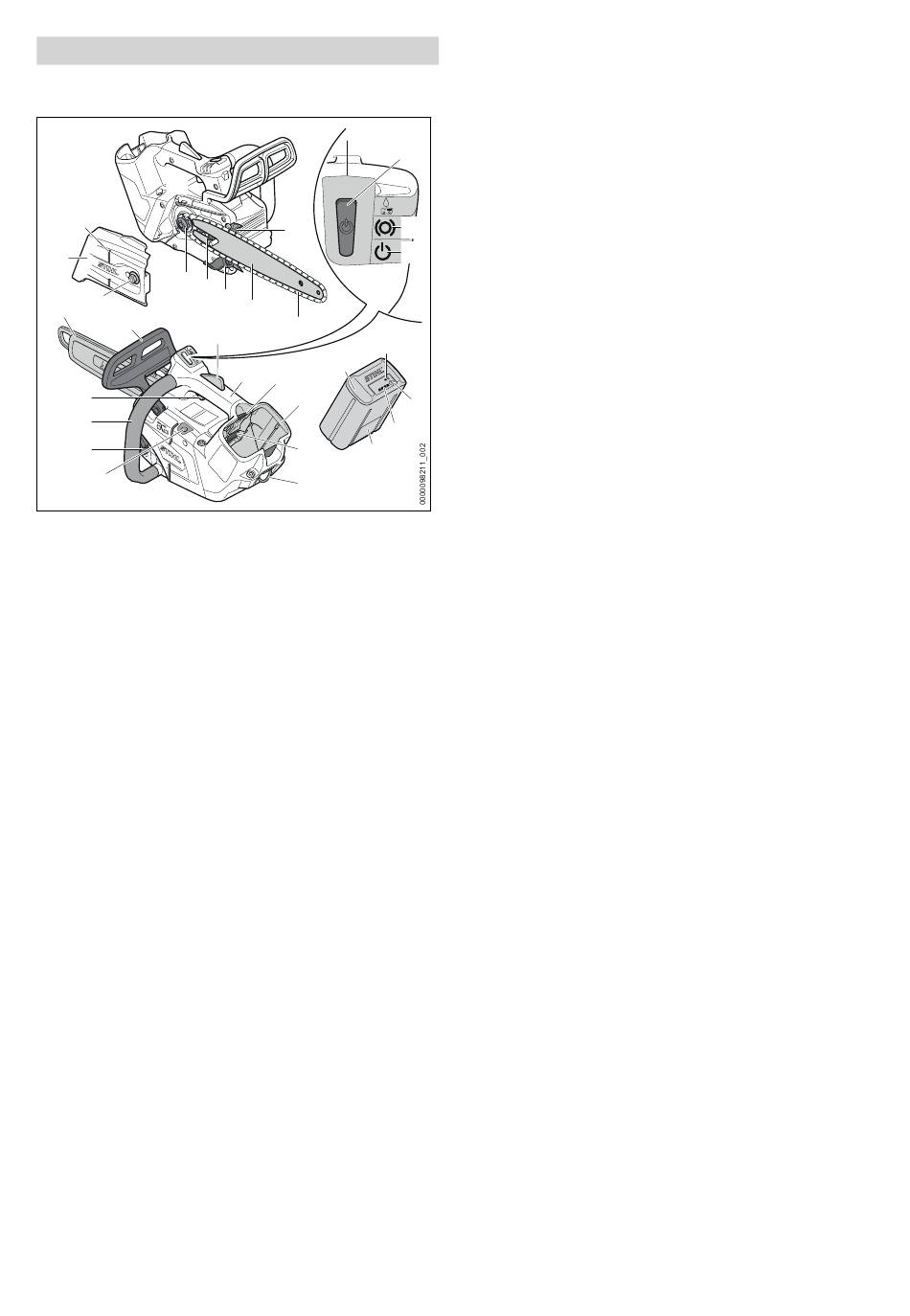

3.1 Motosierra y acumulador
#
7
8
1
2
9
10
11
15
24
23
22
21
1 Piñón de cadena
El piñón de cadena impulsa la cadena de
aserrado.
2 Tornillo tensor
El tornillo tensor sirve para ajustar la tensión
de la cadena.
3 Tope de garras
El tope de garras apoya la motosierra en la
madera durante el trabajo.
4 Guardacadenas
El guardacadenas recoge la cadena cuando
se sale o se rompe.
5 Espada
La espada guía la cadena de aserrado.
6 Cadena de aserrado
La cadena de aserrado corta la madera.
7 Marca de talado
Con la marca de talado se puede controlar el
sentido de talado.
8 Tapa del piñón de cadena
La tapa del piñón de cadena cubre dicho
piñón y fija la espada a la motosierra.
9 Tuerca
La tuerca fija la tapa del piñón de cadena a la
motosierra.
10 Protector de la cadena
El protector de la cadena protege del con‐
tacto con la cadena de aserrado.
60
3
4
5
6
28
25
16
17
18
26
19
#
20
11 Protector salvamanos delantero
El protector salvamanos delantero protege la
mano izquierda del contacto con la cadena
de aserrado, sirve para acoplar el freno de
cadena y activa automáticamente el freno de
12
cadena al producirse un rebote.
12 Pulsador de desbloqueo
El pulsador de desbloqueo sirve para conec‐
13
tar la motosierra.
14
13 LED "FRENO DE CADENA"
El LED indica si está acoplado el freno de
cadena.
14 LED "ESTADO"
El LED indica el estado de la motosierra.
15 Bloqueo de la palanca de mando
27
El bloqueo de la palanca de mando desblo‐
quea la palanca de mando.
16 Empuñadura de mando
La empuñadura de mando sirve para mane‐
jar, sujetar y guiar la motosierra.
17 Palanca de bloqueo
La palanca de bloqueo mantiene el acumula‐
dor en su cavidad.
18 Cavidad para el acumulador
La cavidad para el acumulador aloja el acu‐
mulador.
19 Filtro de aire
El filtro de aire filtra el aire aspirado por el
motor.
20 Argolla
La argolla sirve para colgar la motosierra
durante el trabajo en árboles.
21 Tornillo de ajuste de la bomba de aceite
El tornillo de ajuste de la bomba de aceite
sirve para ajustar el caudal de suministro de
aceite adherente para cadenas.
22 Cierre del depósito de aceite
El cierre del depósito de aceite cierra dicho
depósito.
23 Asidero tubular
El asidero tubular sirve para sujetar, manejar
y transportar la motosierra.
24 Palanca de mando
La palanca de mando conecta y desconecta
la motosierra.
25 Acumulador
El acumulador suministra energía a la moto‐
sierra.
26 LEDs
Los LEDs indican el estado de carga del acu‐
mulador y las anomalías.
3 Sinopsis
