română
10 Apărătoare de lanț
Apărătoarea de lanț protejează față de con‐
tactul cu lanțul fierăstrăului.
11 Apărătoarea frontală de mână
Apărătoarea frontală de mână protejează
mâna stângă de contactul cu lanțul fierăstrău‐
lui, servește la cuplarea frânei de lanț și
acționează automat frâna de lanț în cazul
unui recul.
12 Buton de deblocare
Butonul de deblocare servește la pornirea
motofierăstrăului.
13 LED „FRÂNA LANȚULUI"
LED-ul indică dacă este trasă frâna de lanț.
14 LED „STARE"
LED-ul indică starea motofierăstrăului.
15 Blocatorul manetei de cuplare
Blocatorul fixează maneta de cuplare.
16 Mâner de comandă
Mânerul de comandă servește la operarea,
susținerea și ghidarea motofierăstrăului.
17 Manetă de blocare
Maneta de blocare blochează acumulatorul în
compartimentul acumulatorului.
18 Compartimentul acumulatorului
Compartimentul acumulatorului adăpostește
acumulatorul.
19 Filtrul de aer
Filtrul de aer filtrează aerul aspirat de către
motor.
20 Inel
Veriga servește la suspendarea motofierăs‐
trăul în copac pe durata lucrului.
21 Șurubul de reglaj al pompelor de ulei
Șurubul de reglaj al pompelor de ulei este
folosit pentru reglarea debitului de ulei adeziv
pentru lanțurile fierăstrăului.
22 Capacul rezervorului de ulei
Capacul rezervorului de ulei închide rezervo‐
rul de ulei.
23 Mâner tubular
Mânerul tubular este utilizat pentru prinderea,
ghidarea și transportul motofierăstrăului.
24 Manetă de acționare
Maneta de acționare pornește și oprește
motofierăstrăul.
25 Acumulator
Acumulatorul alimentează motofierăstrăul cu
energie.
384
26 LED-uri
LED-urile indică starea de încărcare a acu‐
mulatorului și defecțiunile.
27 Butonul
Butonul acționat prin apăsare activează LED-
urile de pe acumulator. Activează și dezacti‐
vează interfața radio Bluetooth® (dacă este
prezentă).
28 LED „BLUETOOTH
toare cu )
LED-ul indică activarea și dezactivarea
funcției radio Bluetooth®.
# Plăcuță de identificare cu seria mașinii

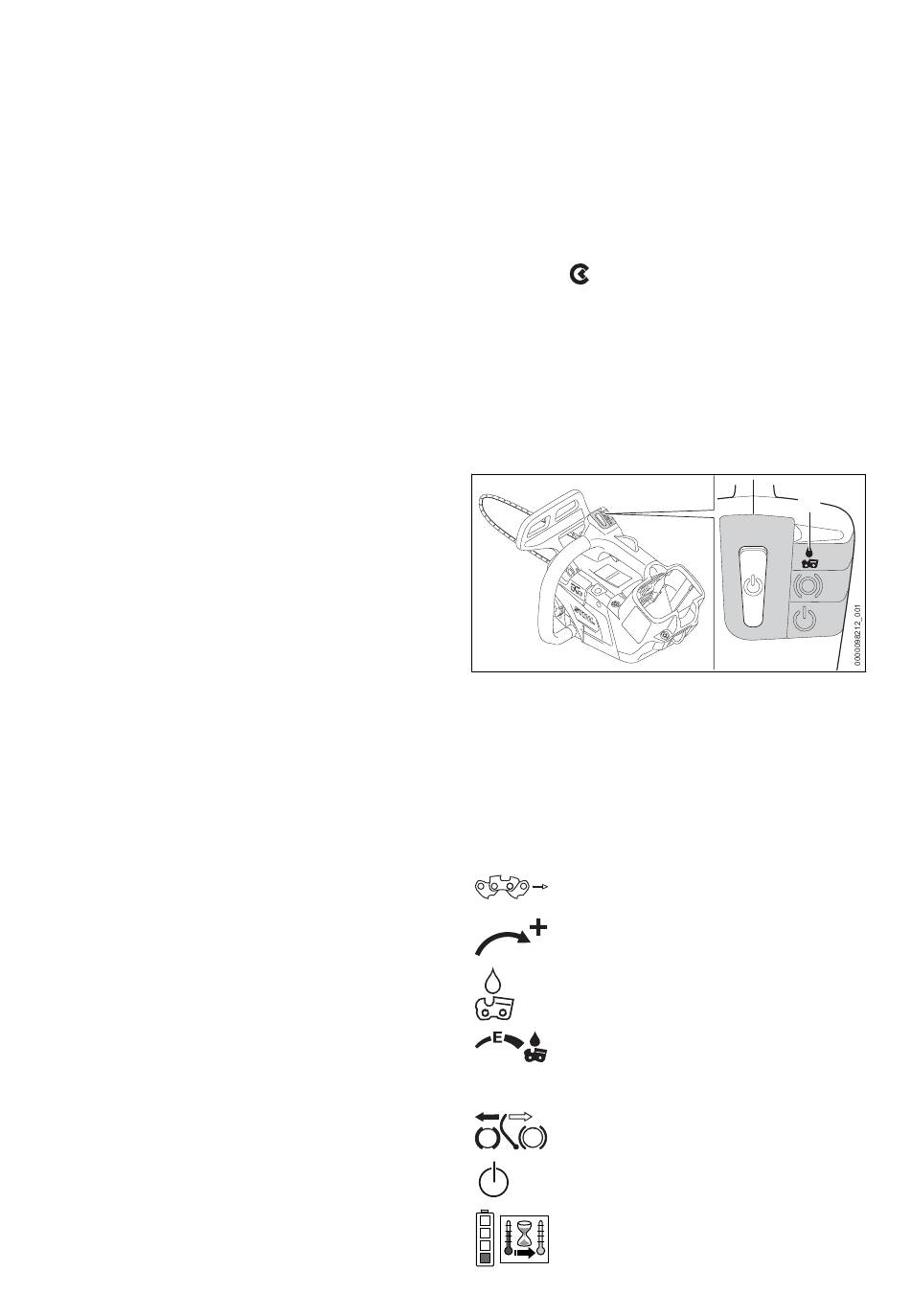

3.2 Caracteristici de echipare
În funcție de piață, motofierăstrăul poate avea
următoarea caracteristică de echipare:
1 LED „ULEI ADEZIV PENTRU LANȚURI DE
FERĂSTRĂU"
LED-ul indică faptul că nu se pompează uleiul
adeziv pentru lanțuri de fierăstrău.
3.3 Simboluri
Simbolurile se pot afla pe motofierăstrău și pe
acumulator, iar ele semnifică următoarele:
Acest simbol indică sensul de rotație a
lanțului de ferăstrău.
Rotiți în această direcție, pentru a ten‐
siona lanțul de ferăstrău.
Acest simbol indică rezervorul de ulei pen‐
tru uleiul adeziv pentru lanțurile fierăstrău‐
lui.
Acest simbol marchează șurubul de
reglaj al pompelor de ulei și cantitatea
pompată de ulei adeziv pentru lanțuri
de ferăstrău.
În această direcție, frâna de lanț este
pusă sau scoasă.
Acest simbol marchează butonul de deblo‐
care.
1 LED luminează roșu. Acumulatorul
este prea fierbinte sau prea rece.
3 Cuprins
®
" (doar pentru acumula‐
1
