português
nando-se a inserir o travão da corrente e a
soltá-lo automaticamente em caso de res‐
salto.
12 Botão de desbloqueio
O botão de desbloqueio serve para ligar a
motosserra.
13 LED "TRAVÃO DA CORRENTE"
O LED indica se o travão da corrente está
inserido.
14 LED "ESTADO"
O LED mostra o estado da motosserra.
15 Bloqueio da alavanca de comando
O bloqueio da alavanca de comando bloqueia
a alavanca de comando.
16 Cabo de operação
O cabo de operação destina-se a operar,
segurar e conduzir a motosserra.
17 Alavanca de bloqueio
A alavanca de bloqueio mantém a bateria no
compartimento da bateria.
18 Compartimento da bateria
O compartimento da bateria aloja a bateria.
19 Filtro de ar
O filtro de ar filtra o ar aspirado pelo motor.
20 Olhal
O olhal serve para prender a motosserra
durante o trabalho na árvore.
21 Parafuso regulador da bomba de óleo
O parafuso regulador da bomba de óleo des‐
tina-se ao ajuste da quantidade de transporte
do óleo aderente para correntes.
22 Tampa do depósito do óleo
A tampa do depósito do óleo fecha o depósito
do óleo.
23 Tubo do punho
O tubo do punho destina-se a segurar, con‐
duzir e transportar a motosserra.
24 Alavanca de comando
A alavanca de comando liga e desliga a
motosserra.
25 Bateria
A bateria fornece energia à motosserra.
26 LEDs
Os LEDs mostram o nível de carga da bateria
e indicam avarias.
27 Tecla de pressão
A tecla de pressão ativa os LEDs na bateria.
Ela ativa e desativa a interface sem fios Blue‐
tooth® (se existir).
258
28 LED "BLUETOOTH
)
O LED indica a ativação e desativação da
interface sem fios Bluetooth®.
# Placa de identificação com o número da
máquina

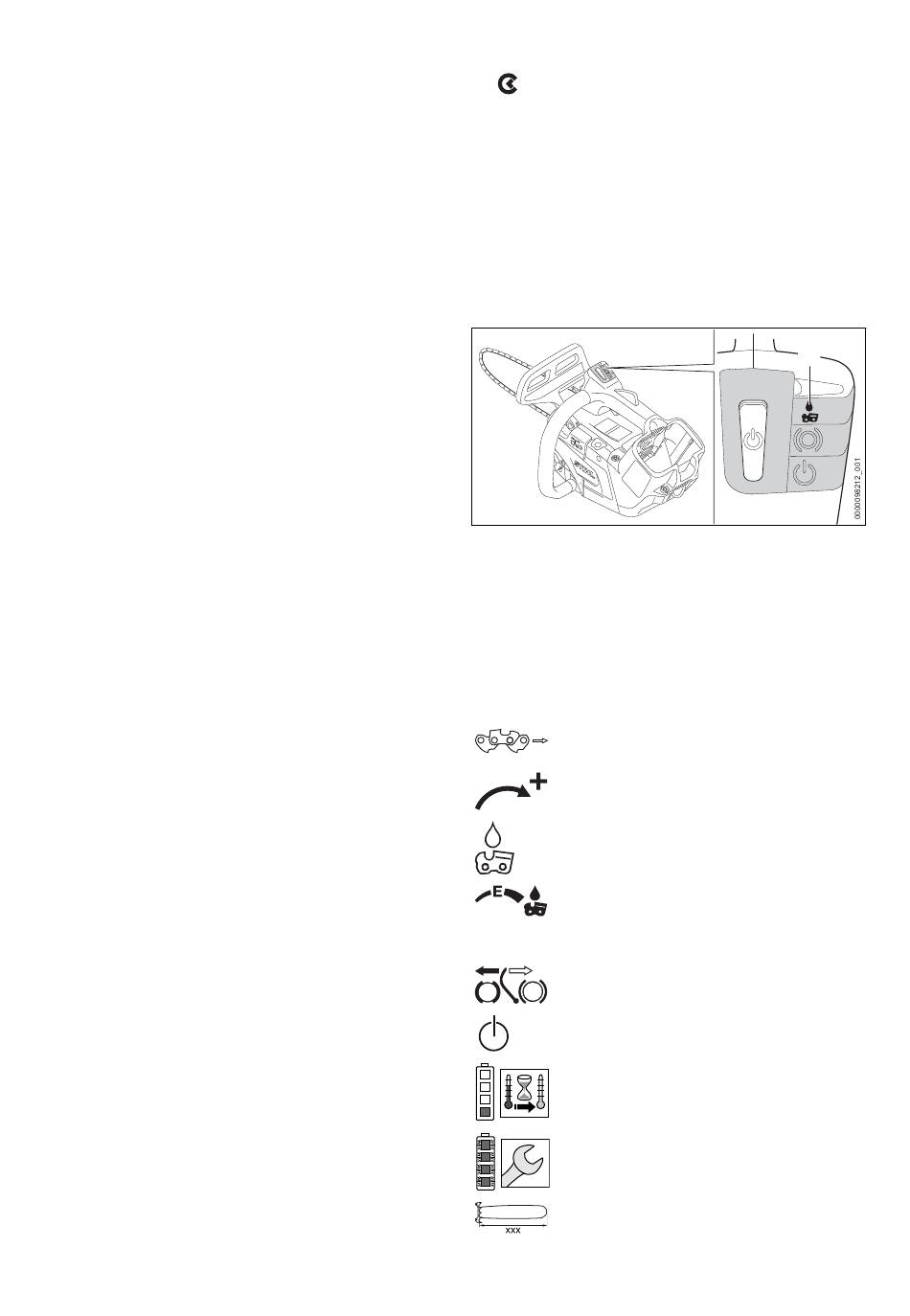

3.2 Característica do equipamento
A motosserra pode ter as seguintes característi‐
cas de equipamento, que podem variar conforme
o mercado:
1 LED "ÓLEO ADERENTE PARA CORREN‐
TES"
O LED indica que não está a ser transportado
óleo aderente para correntes.
3.3 Símbolos
Os símbolos podem estar presentes na motos‐
serra e na bateria e têm o seguinte significado:
Este símbolo indica o sentido da mar‐
cha da corrente.
Girar neste sentido para esticar a cor‐
rente.
Este símbolo identifica o depósito do óleo
aderente para correntes.
Este símbolo identifica o parafuso
regulador da bomba de óleo e a quan‐
tidade de transporte do óleo aderente
para correntes.
O travão da corrente é inserido ou
solto neste sentido.
Este símbolo identifica o botão de desblo‐
queio.
1 LED acende-se a vermelho. A bate‐
ria está demasiado quente ou demasi‐
ado fria.
4 LEDs piscam a vermelho. Existe uma
falha na bateria.
Comprimento de uma barra guia que
deve ser usada.
3 Vista geral
®
" (só para baterias com
