polski
czania hamulca łańcucha i automatycznie
aktywuje hamulec łańcucha w przypadku
odbicia.
12 Przycisk odblokowujący
Przycisk odblokowujący służy do włączania
pilarki.
13 Dioda „HAMULEC ŁAŃCUCHA"
Dioda wskazująca, czy hamulec łańcucha jest
zaciągnięty.
14 Dioda „STATUS"
Dioda wskazująca stan pracy pilarki.
15 Blokada dźwigni przełącznika
Blokada dźwigni przełącznika służy do odblo‐
kowania dźwigni przełącznika.
16 Uchwyt manipulacyjny
Uchwyt manipulacyjny służy do obsługi, trzy‐
mania i prowadzenia pilarki.
17 Dźwignia blokady
Dźwignia blokady trzyma akumulator w komo‐
rze akumulatora.
18 Komora akumulatora
Komora służy do wkładania akumulatora.
19 Filtr powietrza
Filtr powietrza filtruje powietrze zasysane
przez silnik.
20 Ucho
Ucho służy do zawieszenia pilarki podczas
pracy na drzewie.
21 Śruba regulacyjna pompy oleju
Śruba regulacyjna pompy oleju służy do usta‐
wiania wydajności pompy oleju do smarowa‐
nia łańcucha pilarki.
22 Korek zbiornika oleju
Korek zbiornika oleju zamyka zbiornik oleju.
23 Rura uchwytu
Uchwyt przedni służy do trzymania, prowa‐
dzenia i przenoszenia pilarki.
24 Dźwignia przełącznika
Dźwignia przełącznika służy do włączania i
wyłączania pilarki.
25 Akumulator
Akumulator jest źródłem energii elektrycznej
dla pilarki.
26 Diody
Diody LED sygnalizują stan naładowania aku‐
mulatora i ewentualne usterki.
27 Przycisk
Przycisk włącza diody na akumulatorze. Akty‐
wuje on i dezaktywuje połączenie bezprzewo‐
dowe Bluetooth® (jeśli jest).
320
28 Dioda LED „BLUETOOTH
latorów z )
Dioda LED wskazuje aktywację i dezaktywa‐
cję połączenia bezprzewodowego Blue‐
tooth®.
# Tabliczka znamionowa z numerem seryjnym

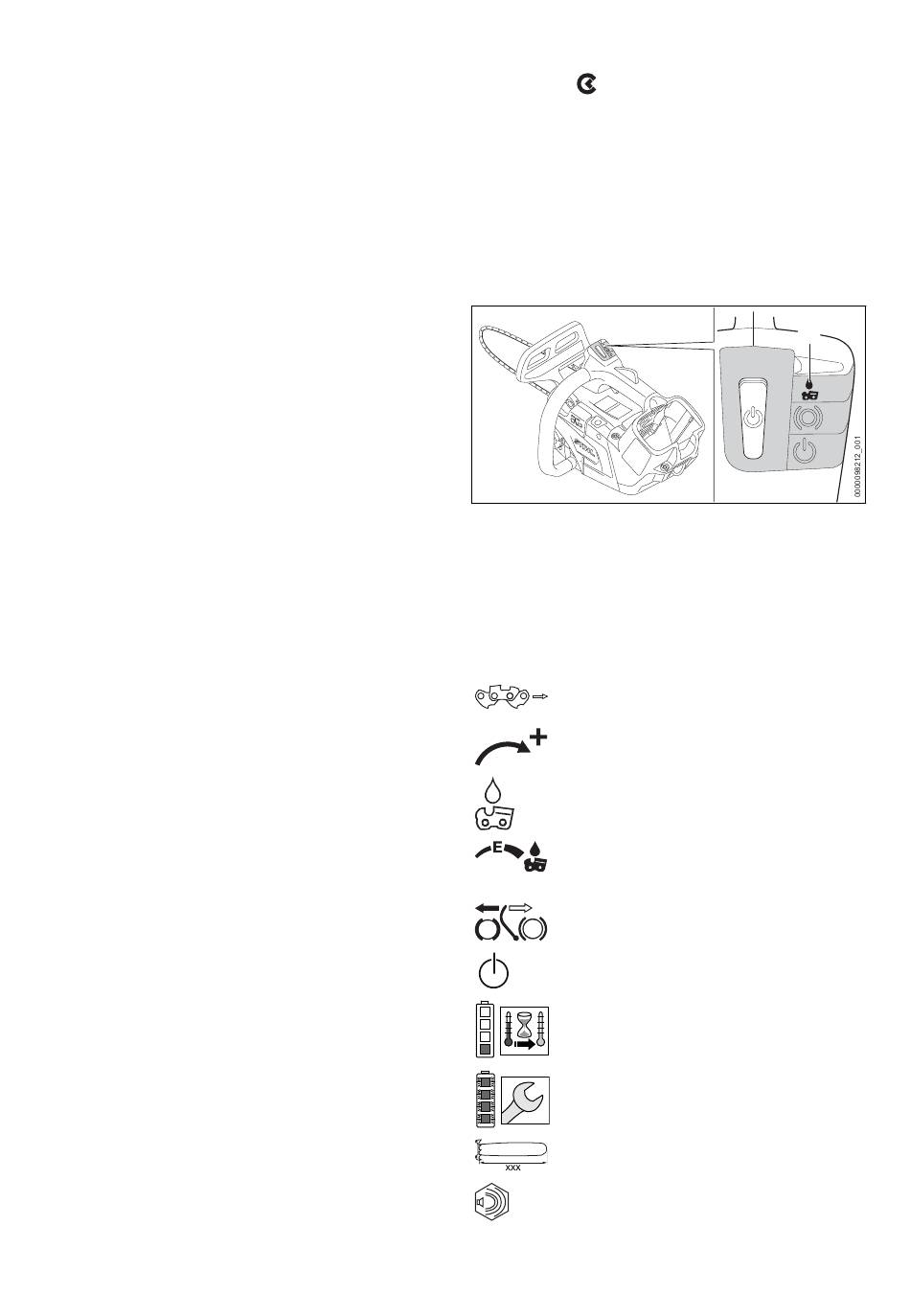

3.2 Charakterystyka wyposażenia
W zależności od rynku pilarka spalinowa może
posiadać następujące wyposażenie:
1 Dioda „OLEJ DO ŁAŃCUCHÓW"
Dioda LED wskazuje, że olej do łańcuchów
nie jest doprowadzany.
3.3 Symbole
Na pilarce i akumulatorze mogą znajdować się
symbole o następującym znaczeniu:
Ten symbol wskazuje na kierunek
biegu łańcucha.
Obrót w tym kierunku powoduje naprę‐
żenie łańcucha.
Ten symbol oznacza zbiornik na olej adhe‐
zyjny do smarowania łańcuchów pił.
Ten symbol oznacza śrubę regulacyjną
pompy oleju oraz natężenie przepływu
oleju do smarowania łańcucha.
W tym kierunku włącza lub zwalnia się
hamulec łańcucha.
Ten symbol oznacza przycisk odblokowu‐
jący.
1 dioda świeci się na czerwono. Aku‐
mulator jest za ciepły lub za zimny.
4 diody migają na czerwono. Usterka
akumulatora.
Długość prowadnicy, której można uży‐
wać.
Gwarantowany poziom mocy akustycz‐
L
nej zgodnie z dyrektywą 2000/14/WE
WA
w dB(A) do porównania emisji hałasu
produktów elektrycznych.
3 Przegląd
®
" (tylko dla akumu‐
1
