norsk
2.3 Merking av advarslene i tek‐
sten
ADVARSEL
■ Merknaden henviser til farer som kan føre til
alvorlige personskader eller døden.
► De angitte tiltakene kan gjøre at alvorlige
personskader eller død unngås.
LES DETTE
■ Merknaden henviser til farer som kan føre til
materielle skader.
► De angitte tiltakene kan gjøre at materielle
skader unngås.

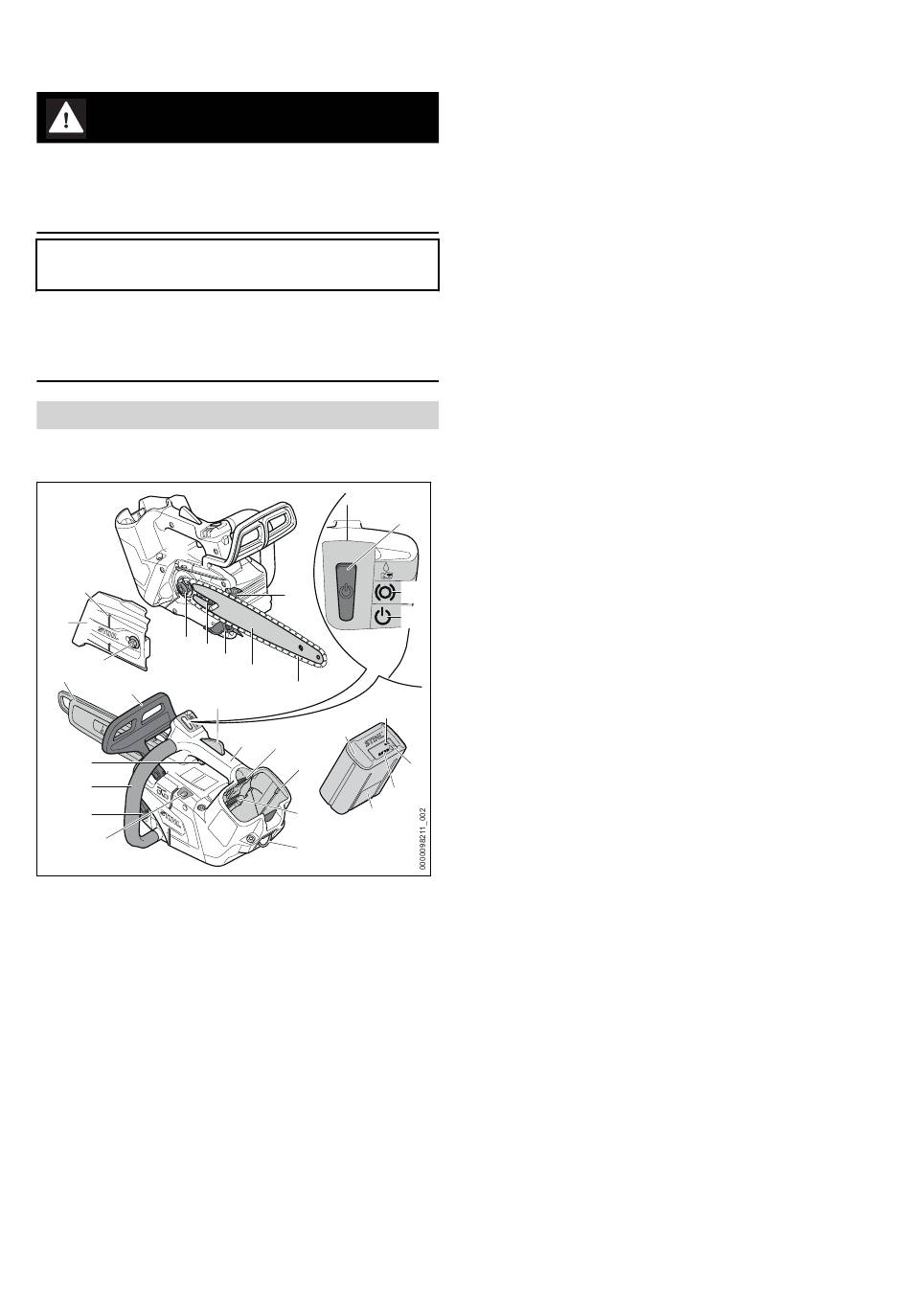

3 Oversikt
3.1 Motorsag og batteri
#
7
8
1
2
9
10
11
15
24
23
22
21
1 Kjededrev
Kjededrevet driver sagkjedet.
2 Strammeskrue
Strammeskruen brukes til å stille inn kjede‐
strammingen.
3 Krokanslag
Krokanslaget støtter motorsagen mot trever‐
ket under arbeidet.
4 Kjedefanger
Kjedefangeren fanger opp et sagkjede som er
kastet av eller revnet.
5 Styreskinne
Styreskinnen fører sagkjedet.
6 Sagkjede
Sagkjedet skjærer treverk.
172
3
4
5
6
28
25
16
17
18
26
19
#
20
7 Fallist
Ved hjelp av fallisten kan fallretningen kon‐
trolleres.
8 Kjededrevdeksel
Dekselet til kjededrevet dekker over kjededre‐
vet og fester styreskinnen på motorsagen.
9 Mutter
Mutteren fester dekselet til kjedehjulet på
motorsagen.
10 Kjedebeskyttelse
Kjedebeskyttelsen beskytter mot kontakt med
sagkjedet.
11 Fremre håndbeskyttelse
Den fremre håndbeskyttelsen beskytter ven‐
stre hånd mot kontakt med sagkjedet, brukes
til å aktivere kjedebremsen og løses ut auto‐
matisk ved rekyl.
12 Opplåsingsknapper
Opplåsingsknappen brukes til å koble inn
motorsagen.
12
13 Lysdiode "KJEDEBREMS"
Lysdioden angir hvorvidt kjedebremsen er
aktivert.
13
14 Lysdiode "STATUS"
14
Lysdioden viser statusen til motorsagen.
15 Girspak-sperre
Girspak-sperren låser opp girspaken.
16 Betjeningshåndtak
Betjeningshåndtaket brukes til betjening, hol‐
ding og føring av motorsagen.
27
17 Låsespak
Låsespaken holder batteriet i batterisporet.
18 Batterispor
Batterisporet tar imot batteriet.
19 Luftfilter
Luftfilteret filterer luften som suges inn i moto‐
ren.
20 Ring
Ringen brukes til å hekte på motorsagen
mens man arbeider i treet.
21 Oljepumpens justeringsskrue
Oljepumpens justeringsskrue brukes til å stille
inn matemengden for sagkjede-klebeolje.
22 Lokk på oljetanken
Lokket på oljetanken lukker oljetanken.
23 Håndtaksrør
Håndtaksrøret brukes til å holde, føre og
bære motorsagen.
24 Girspak
Girspaken slår motorsagen på og av.
3 Oversikt
