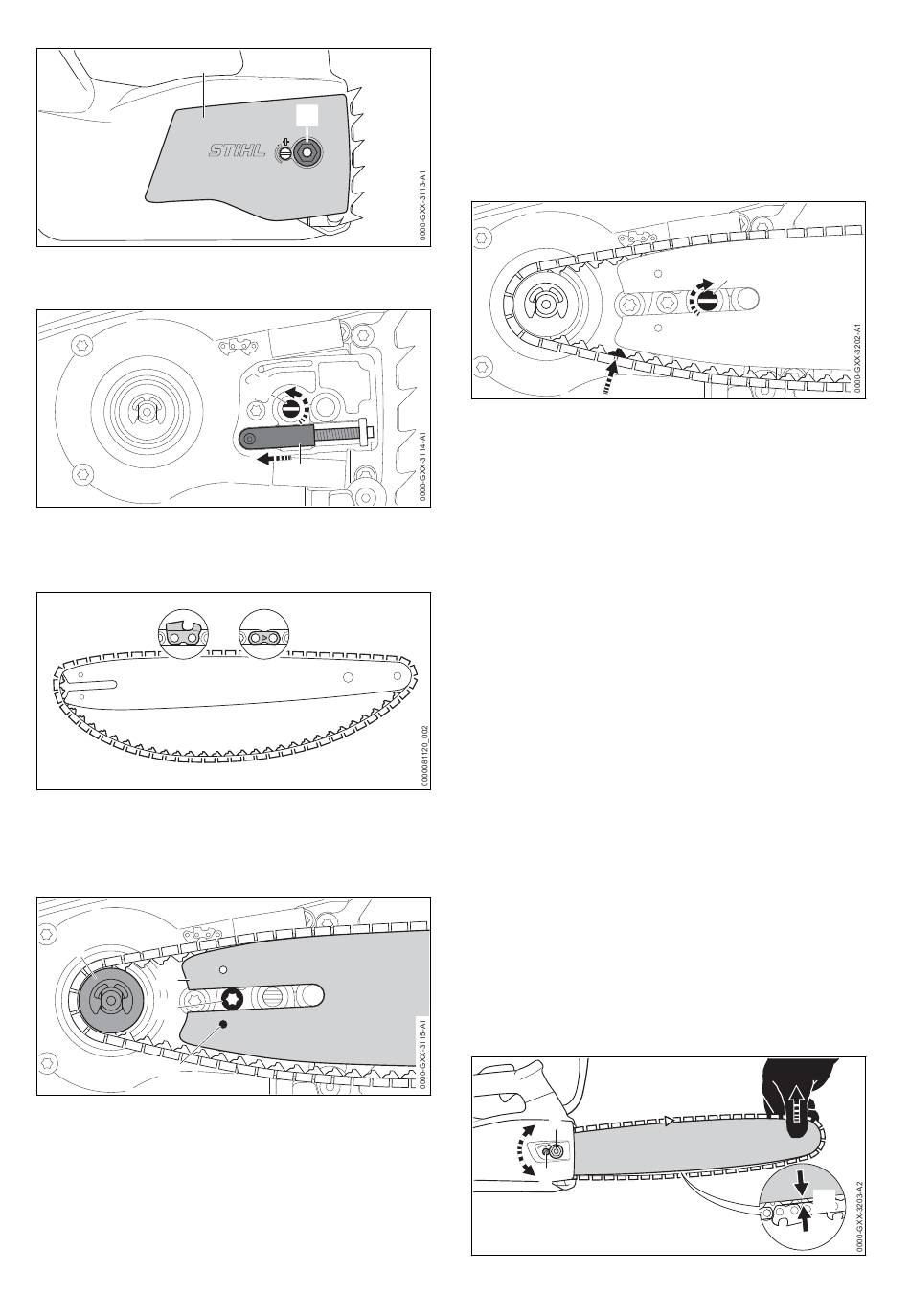

8 Motorovou pilu smontovat.
1
► Matici (2) odšroubujte.
► Sejměte víko řetězky (1).
► Napínacím šroubem (3) tak dlouho otáčet v
protisměru chodu hodinových ručiček, až napí‐
nací smykadlo (4) přilehne vlevo na těleso.
► Pilový řetěz vložte do drážky vodicí lišty tak,
aby šipky na spojovacích článcích pilového
řetězu na horní straně ukazovaly ve směru
běhu pilového řetězu.
5
8
6
7
► Vodící lištu a pilový řetěz nasaďte na motoro‐
vou pilu tak, aby byly splněny níže uvedené
podmínky:
– Vodicí články pilového řetězu sedí v zubech
řetězky (5).
– Hlava šroubu (6) sedí v podlouhlém otvoru
vodící lišty (8).
0458-007-9801-A
2
3
4
– Čep napínacího smykadla (4) sedí v
otvoru (7) vodicí lišty (8).
Orientace vodící lišty (8) nehraje žádnou roli.
Natištěný nápis na vodící liště (8) může být i
vzhůru nohama.
► Povolte řetězovou brzdu.
► Otáčejte napínacím šroubem (3) ve směru
chodu hodinových ručiček tak dlouho, až
pilový řetěz přilehne k vodicí liště. Přitom
zaveďte vodicí články pilového řetězu do
drážky vodicí lišty.
Vodící lišta (8) a pilový řetěz přiléhají k moto‐
rové pile.
► Víko řetězky (1) přiložit tak k motorové pile,
aby bylo ve stejné rovině s motorovou pilou.
► Našroubujte matici (2) a utáhněte ji.
8.1.2 Montáž vodící lišty a pilového řetězu
► Motorovou pilu vypnout, zaktivovat řetězovou
brzdu a akumulátor vyjmout.
► Matici odšroubovat.
► Víko řetězky sejmout.
► Napínacím šroubem otáčet v protisměru
chodu hodinových ručiček až na doraz.
Pilový řetěz je povolen.
► Vodící lištu a pilový řetěz sejmout.
8.2 Napínání pilového řetězu
Během práce se pilový řetěz prodlužuje nebo
smršťuje. Napnutí pilového řetězu se mění.
Během práce se musí napnutí pilového řetězu
pravidelně kontrolovat a musí se provádět doda‐
tečné napnutí.
► Motorovou pilu vypněte, aktivujte řetězovou
brzdu a vyjměte akumulátor.
2
1
