8 Moottorisahan kokoaminen
► Kierrä kiristysruuvia (3) myötäpäivään, kunnes
kiristysluisti (4) on kotelon vasemmanpuoleista
sivua vasten.

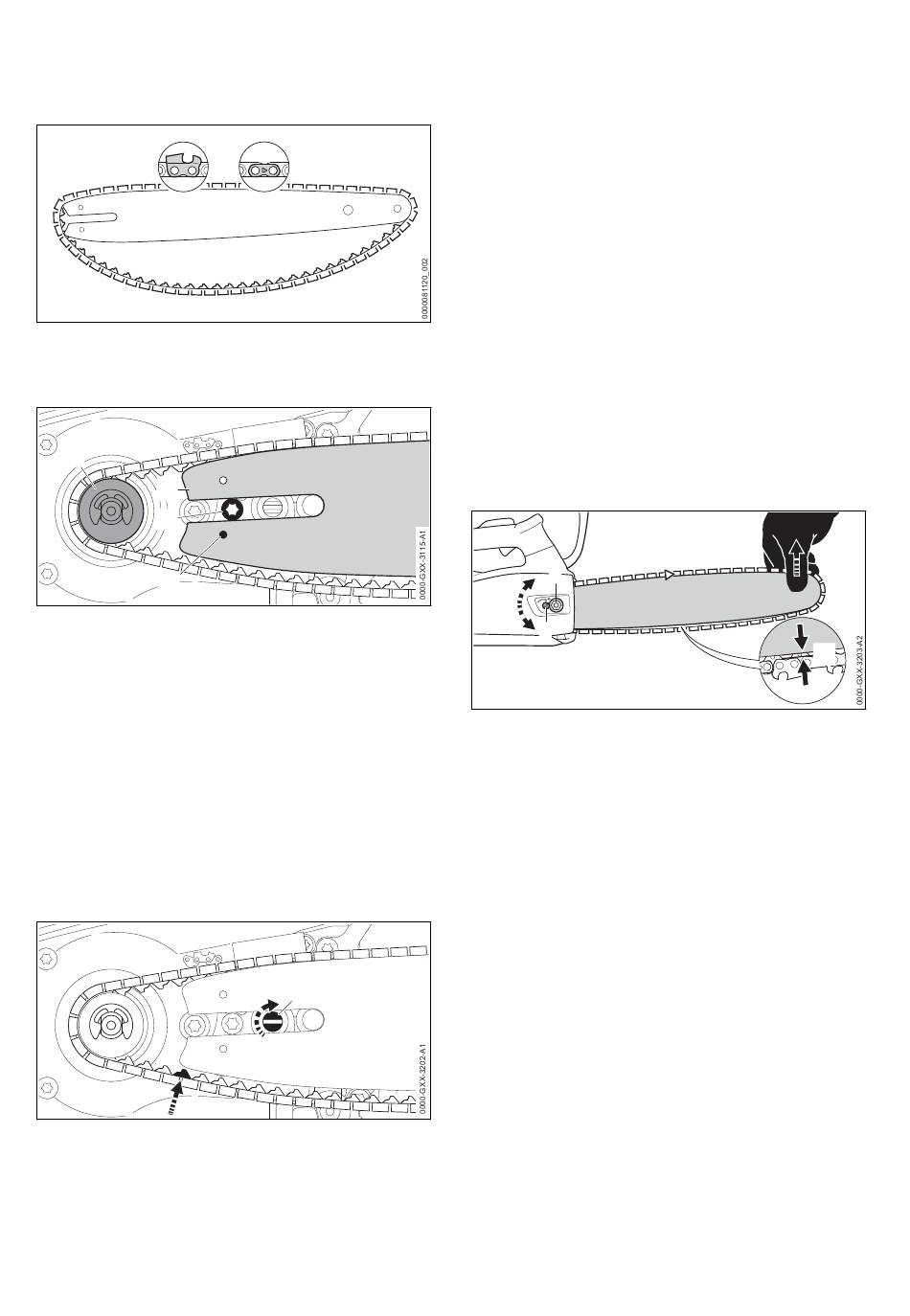

► Aseta teräketju terälevyn uraan siten, että
teräketjun liitoslenkeissä olevat nuolet osoitta‐
vat terälevyn yläpinnalla ketjun kulkusuuntaan.
5
8
6
7
► Aseta terälevy ja teräketju moottorisahan run‐
koon siten, että seuraavat edellytykset täytty‐
vät:
– Teräketjun vetolenkit ovat asettuneet ketju‐
pyörän (5) hampaisiin.
– Ruuvin (6) kanta on terälevyn (8) pitkittäis‐
reiässä.
– Kiristysluistin (4) tappi on asettunut teräle‐
vyn (8) reikään (7).
Terälevyn (8) suunnalla ei ole merkitystä. Teräle‐
vyssä (8) oleva merkintä voi olla myös ylösalai‐
sin.
► Irrota ketjujarru.
► Kierrä kiristysruuvia (3) myötäpäivään, kunnes
teräketju on terälevyä vasten. Vie tällöin terä‐
ketjun vetolenkit terälevyn uraan.
Terälevy (8) ja teräketju ovat moottorisahan
runkoa vasten.
0458-007-9801-A
3
► Aseta purukoppa (1) moottorisahan runkoa
vasten siten, että se on rungon reunan tasalla.
► Kierrä mutteri (2) paikalleen ja kiristä mutteri.
8.1.2 Terälevyn ja teräketjun irrotus
► Pysäytä moottorisaha, kytke ketjujarru ja
poista akku.
► Kierrä mutteri irti.
► Poista purukoppa.
► Kierrä kiristysruuvia vasteeseen saakka vasta‐
päivään.
Teräketju on löysällä.
► Poista terälevy ja teräketju.
8.2 Teräketjun kiristäminen
Työskentelyn aikana teräketju joko venyy tai
lyhenee. Teräketjun kireys muuttuu. Teräketjun
kireys on tarkastettava työskentelyn aikana
säännöllisesti. Tarvittaessa ketjua on kiristettävä.
► Pysäytä moottorisaha, kytke ketjujarru ja
poista akku.
2
1
► Avaa mutteri (2).
► Irrota ketjujarru.
► Nosta terälevyn kärkeä ja kierrä kiristysruu‐
via (1) myötäpäivään tai vastapäivään, kunnes
seuraavat edellytykset täyttyvät:
– Etäisyys a terälevyn keskellä on 1 mm –
2 mm.
– Teräketju voidaan edelleenkin asentaa hel‐
posti kahden sormen avulla terälevyn
päälle.
► Nosta terälevyä kärjestä edelleen ylöspäin ja
kiristä mutteri (2).
► Jos etäisyys a terälevyn keskellä ei ole 1 mm
– 2 mm: Kiristä teräketju uudelleen.
8.3 Teräketjuöljyn lisääminen
Teräketjuöljy huolehtii liikkuvan teräketjun voite‐
lusta ja jäähdyttämisestä.
STIHL suosittelee STIHL-teräketjuöljyn tai muun
moottorisahakäyttöön hyväksytyn vaalean tai
biologisesti hajoavan teräketjuöljyn käyttöä.
► Pysäytä moottorisaha, kytke ketjujarru ja
poista akku.
suomi
a
