Vorbereitung (COMpact 5000R)
Achtung: Elektrostatische Aufladungen können empfindliche Bauteile zer-
stören.
Wichtig: Bevor Sie ein COMpact 2BRI-Modul einstecken, führen Sie
zunächst die am Modul notwendigen Einstellungen (Betriebsarten und
Abschlusswiderstände) durch.
Der ganz linke Steckplatz (A) ist exklusiv für das im Lieferumfang enthal-
tene COMpact CPU-Modul vorgesehen. Der ganz rechte Steckplatz (4) ist
exklusiv für das COMpact 4DSP-Modul vorgesehen.

Modul einstecken

1.
Führen Sie das Modul mit der Bauteilseite? nach links zwischen den Plati-
nenführungen ein. Siehe
2.
Drücken Sie das Modul nach hinten, bis die Platinenverriegelung einrastet.
Siehe

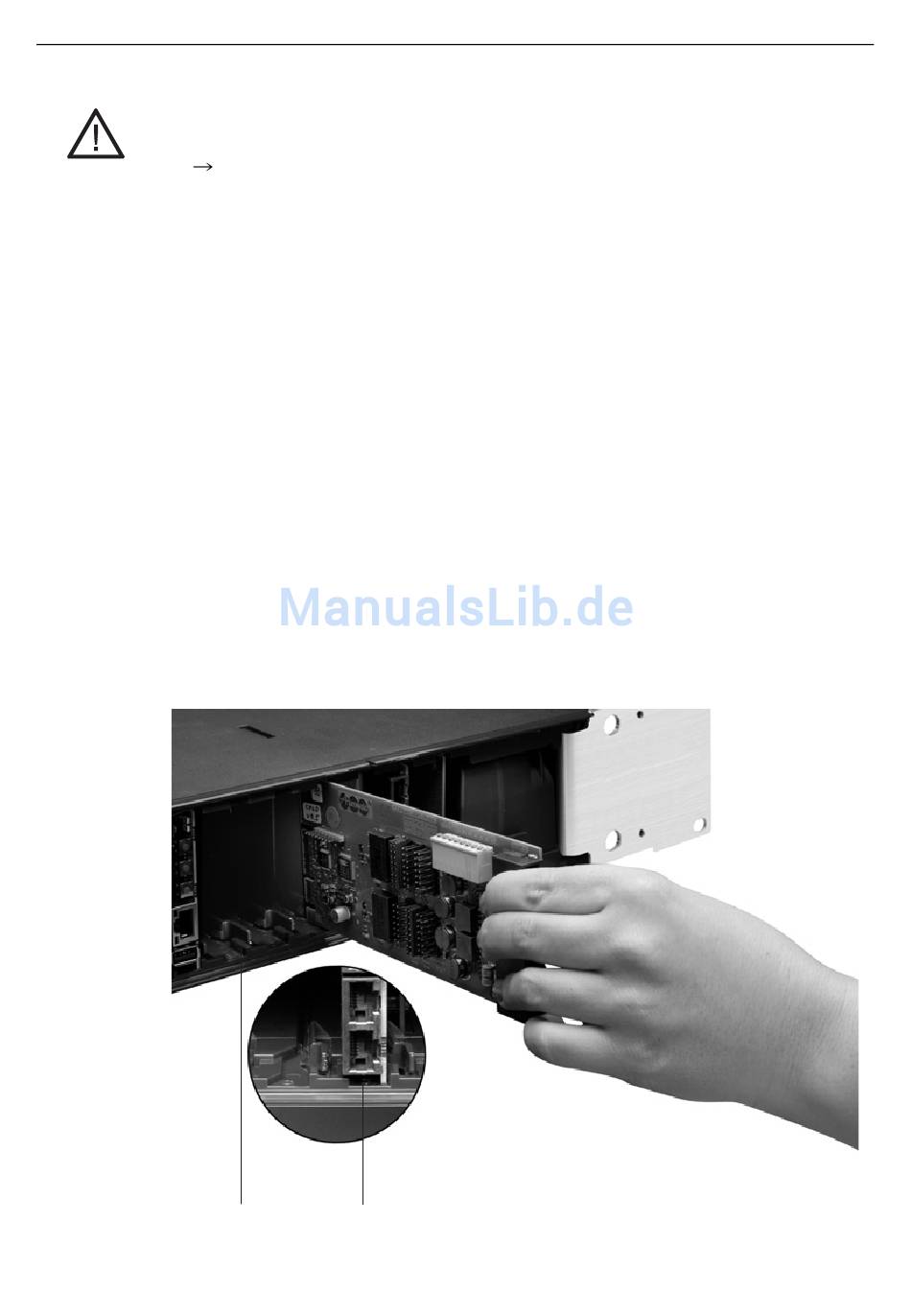

Abb. 7: Modul einstecken (COMpact 5000R)
Platinenführungen
44
Leiten Sie elektrostatische Aufladungen von sich ab, bevor Sie die Pla-
tinen mit den Händen oder dem Werkzeug berühren. Berühren Sie zu
diesem Zweck einen möglichst geerdeten, metallischen Gegenstand,
z. B. die Erdungsklemme der TK-Anlage oder das Gehäuse eines PCs.
Abb. 7.
A B
Detail
Abb. 7.
COMpact 5000/R - Firmwareversion 6.2 - Inbetriebnahme V01 03/2014
