Dieser Abschnitt liefert die Übersichten über die Anschlüsse und Einstellmöglichkeiten der
zur TK-Anlage erhältlichen Module. Des Weiteren können Sie in diesem Abschnitt erfahren,
wie Sie vor dem Einstecken die an den Modulen notwendigen Hardwareeinstellungen vor-
nehmen.
Hinweis: Möglichkeiten der Anschlussgestaltung sind ausführlich in der
Bedienungsanleitung im Abschnitt Installation und Inbetriebnahme
beschrieben.

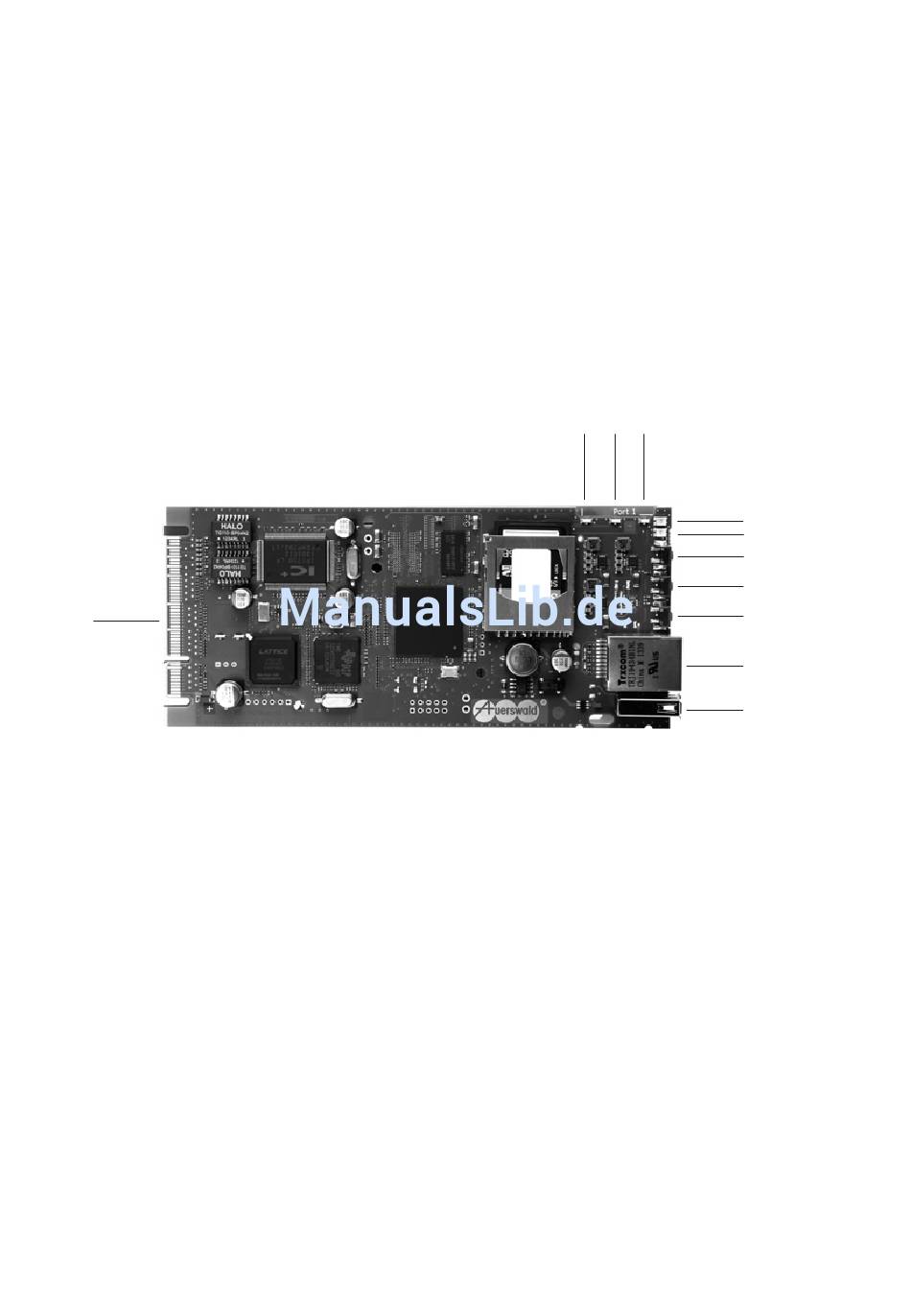

Übersicht COMpact CPU-Modul
K
A LED LAN für die Wandmontage (COMpact 5000)
B LED Status für die Wandmontage (COMpact 5000)
C LED Power für die Wandmontage (COMpact 5000)
D LED Power für die Rackmontage (COMpact 5000R)
E LED Status für die Rackmontage (COMpact 5000R)
F Taster Reset zum Neustart der TK-Anlage
G Taster Software altern. zum Wiederherstellen der vor einem Firmware-
Update genutzten Firmware
H Taster Software default zum Wiederherstellen des Auslieferzustands
I RJ-45-Buchse (Ethernet-Port) zum Anschluss an einen PC oder an ein
Netzwerk
J USB-Buchse zum Anschluss eines einzelnen externen Druckers oder Spei-
chergeräts
K Stecker zum Aufstecken auf die Basisplatine
