Modul herausziehen

1.
Lösen Sie z. B. mit dem rechten Daumen die Platinenverriegelung. Siehe
Abb.
2.
Ziehen Sie mit der anderen Hand das Modul heraus. Siehe

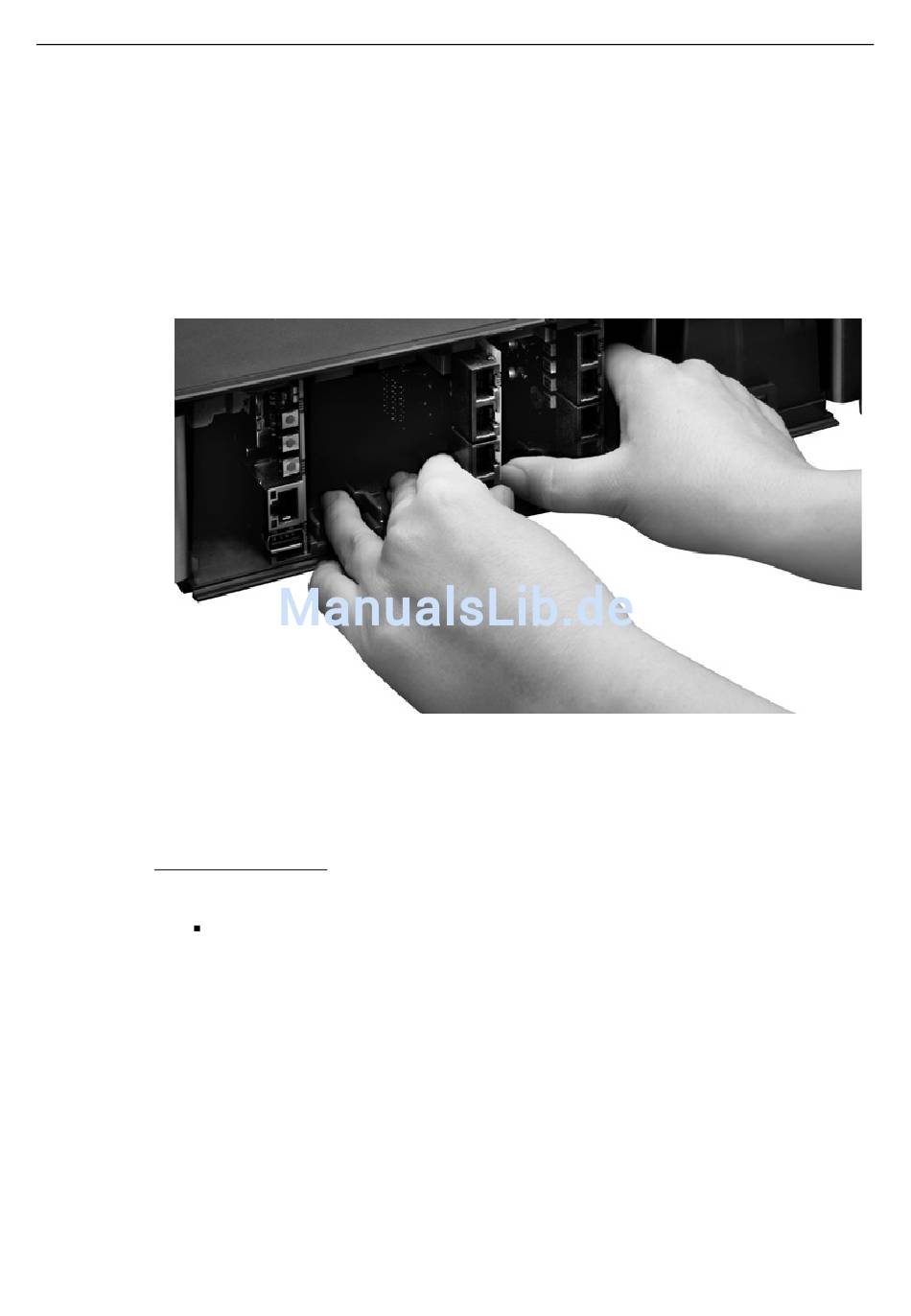

Abb. 8: Modul herausziehen (COMpact 5000R)
Gehäuse schließen
Voraussetzungen
– Handwerkszeug und Material:
1.
Entfernen Sie an den Stellen, an denen Module eingesetzt wurden, die
Blindplatten. Drücken Sie diese z. B. mit den Daumen von innen nach au-
ßen heraus. Siehe
Hinweis: Heraus gedrückte Blindplatten können jederzeit wieder einge-
setzt werden. Für ein COMpact 2FXO-Modul mit nur zwei RJ-45-Buchsen
kann eine Blindplatte in der Mitte an der Sollbruchstelle durchgebrochen
und die halbe Blindplatte wieder eingesetzt werden.
2.
Setzen Sie die Frontplatte auf das Gehäuse auf.
