Hinweis: Das Lasersystem wird mit einer bereits angeschlossenen Strahlführungseinheit geliefert. Wenn ein Austausch erforderlich ist,
gehen Sie wie folgt vor, um die alte Strahlführungsbaugruppe zu trennen und die neue anzuschließen.

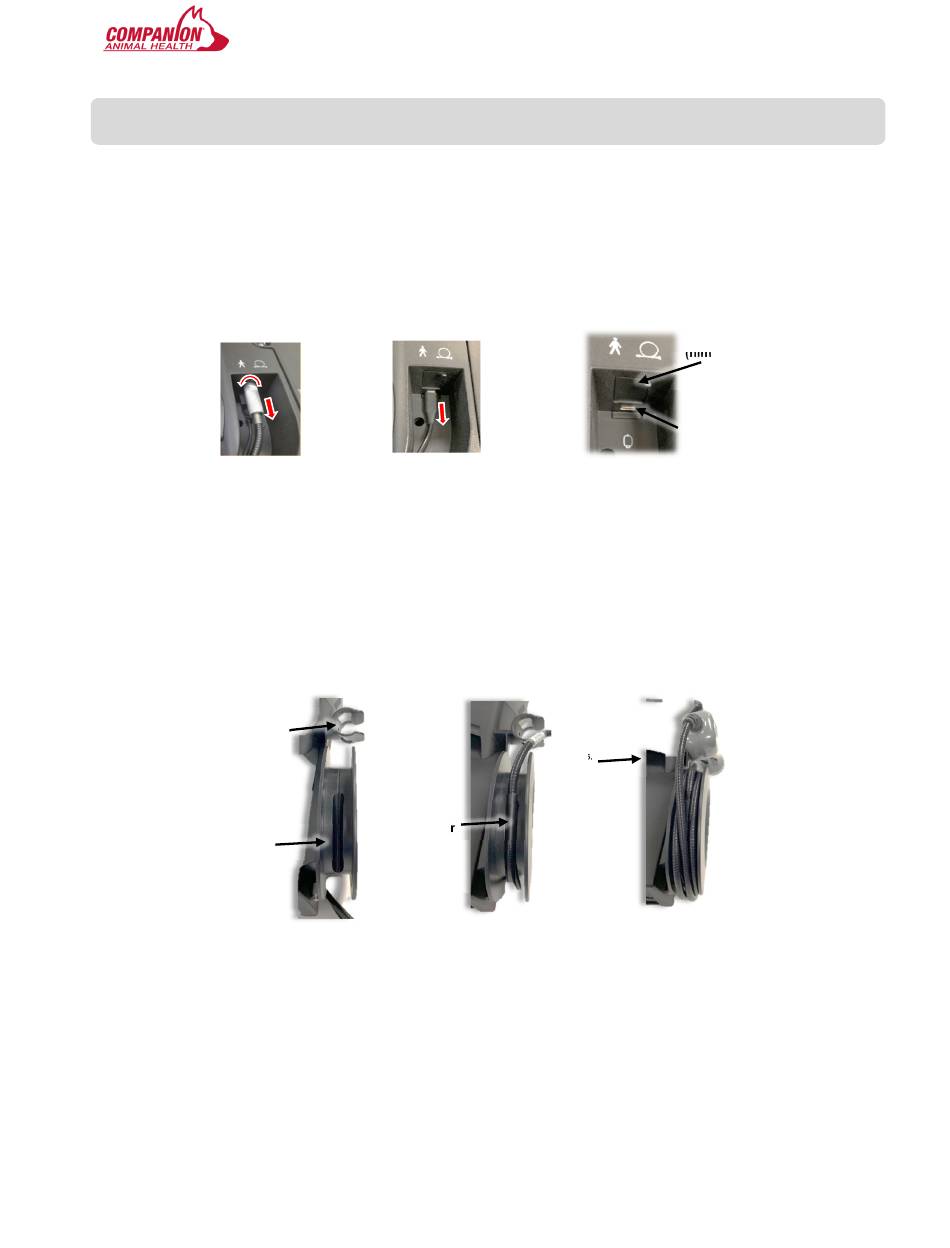

Schritt 1. Schrauben Sie den Metallfaseranschluss gegen den Uhrzeigersinn ab, bis er locker ist, und ziehen Sie die Faser
vorsichtig vom Gerät ab (Abbildung 11).
Schritt 2. Ziehen Sie nach dem Entfernen der Faser das Kabel des Fingerschalters ab, indem Sie den Stecker aus dem Gerät
ziehen (Abbildung 12).
Schritt 3. Nehmen Sie die neue Baugruppe aus der schützenden Schaumstoffverpackung.
Schritt 4. Sichern Sie den Stecker des Fingerschalters, indem Sie ihn vorsichtig in den Anschluss des Fingerschalters schieben
(Abbildung 13).
Schritt 5. Entfernen Sie die Staubschutzkappe vom Ende des neuen Glasfaserkabels.
Schritt 6. Öffnen Sie die Klappe, die den Emissionsanschluss abdeckt, und führen Sie die Faserspitze gerade in den
Emissionsanschluss ein. Drehen Sie den Metallstecker im Uhrzeigersinn auf den Emissionsanschluss mit Gewinde, bis er
fest sitzt (Abbildung 13).
Abbildung 31
2.6.

Faser-Management

An der Seite der Laserkonsole befindet sich eine einfach zu bedienende Spule für den Fasermanager und ein Clip für das Handstück, in
dem der Benutzer die Strahlführungseinheit aufbewahren kann, wenn sie nicht in Gebrauch ist.
Wenn die Therapie unterbrochen wird oder zwischen den Behandlungszyklen, kann der Benutzer das Handstück im Handstück-Clip
ablegen. Zur langfristigen Lagerung und während des Transports kann der Benutzer die Faser auch um die Fasermanager-Spule wickeln,
um eine Beschädigung der Faser zu vermeiden.
Wenn Sie die Faser des Handstücks um die Spule des Fasermanagers wickeln, sollte die erste Faserwicklung in den Faserschlitz eingeführt
werden, damit der Kunststoff-Bifurkator, der den Fingerschalter und die Glasfaserkabel verbindet, in den Schlitz einrastet. Fünf weitere
Wicklungen (insgesamt sechs) sollten fest um die Spule gewickelt werden, damit die Länge des Handstücks ausreicht, um in die
Handstückklemme eingeführt zu werden (Abbildung 14).
Handstück
Clip
Faserschli
tz
3. Gerät Beschreibung
Das Lasersystem umfasst einen therapeutischen Laser und ein optisches Trägersystem, das zur Behandlung von leichten Muskel- und
Gelenkschmerzen, Muskelkrämpfen, Schmerzen und Steifheit im Zusammenhang mit Arthritis sowie zur Förderung der Entspannung des
Muskelgewebes und zur vorübergehenden Steigerung der lokalen Durchblutung eingesetzt wird. Das optische Verabreichungssystem besteht
aus einem Handstück mit austauschbaren Behandlungsköpfen, die an einer flexiblen optischen Faser befestigt sind. Eine kundenspezifische
Softwareanwendung ermöglicht es dem Bediener, aus integrierten Behandlungsprotokollen auszuwählen oder die optische Ausgangsleistung
und die Behandlungszeiten des Systems mit minimalem Aufwand anzupassen und einzustellen. Nachdem der Bediener die gewünschten
Behandlungsparameter ausgewählt hat, muss er zur Aktivierung der Laseremission eine Reihe vorgegebener Schritte befolgen, um die
Laseremission zu aktivieren. Diese Schritte werden in Abschnitt 5 ausführlich beschrieben.
3.1.
Indikationen für die Verwendung
810 nm und/oder 980 nm Wellenlänge:
Dieses Lasersystem ist für die Abgabe von Energie im sichtbaren und nahen Infrarotspektrum indiziert, um eine lokale Erwärmung zum
Zweck der Erhöhung der Gewebetemperatur zur vorübergehenden Linderung von leichten Muskel- und Gelenkschmerzen, Muskelkrämpfen,
Schmerzen und Steifheit im Zusammenhang mit Arthritis zu erreichen. Sie ist auch zur Förderung der Entspannung des Muskelgewebes und
zur vorübergehenden Steigerung der lokalen Durchblutung angezeigt.
RSR-000929-000 (0)
Abbildung 12
Die
und
letzte
Umwic
klung
Schnapper
führt
im
zum
Bifurkator
Handst
während
ück-
1.
des
Abbildung14
User Manual – CTX
Emissionsanschluss
(hinter aufklappbarem
Deckel)
Fingerschalter-Anschluss
(USB-C-Anschluss)
Abbildung 23
6.
