1. Die beiden Linsenschrauben an der Rückplatte an der unteren rechten und der unteren mittleren rechten Position
eindrehen.
2. Die beiden Rückplattenschrauben und die Setup-Schraube wie unter
3. Den Versiegelungsdraht durch die Linsenschrauben an der Rückplatte und die Linsenschraube an der Unterseite des
Gehäuses führen, wie in
4. Den Draht mit einer Bleiplombe versehen.
2.9
Inhalt des Ersatzteilesatzes
Teilenr.
15631
Kabelbinder, 3'' Nylon
15650
Halterung, Kabelbinder 3/4''
193230
Schraube, Mach M4-0,7 x 10 mm Kreuzschlitz-Flachkopf, Edelstahl
194219
Schraube, Mach M4-0,7 x 10 mm Kreuzschlitz-Zylinder, Edelstahl
194446
Ferritkern, Snap-on Fair-Rite
202140
Schraube, Mach M4-0,7 x 10 mm Kreuzschlitz-Flachkopf mit Sicherungsscheibe mit externer
Verzahnung SEMS
19538
Verschluss, schwarzer Kunststoff geschlitzt, 1/4 x 1, Dichtungen in der Kabelzugentlastung
195993
Stecker, 6 Positionen Schraubklemme steckbar 3,50 mm schwarz
195995
Stecker, 4 Positionen Schraubklemme steckbar 3,50 mm schwarz
195998
Stecker, 5 Positionen Schraubklemme steckbar 3,50 mm schwarz
42149
Puffer, Gummitülle 0,50 (AD) x 0,281 (ID)
53075
Klemme, Erdungskabelabschirmung, Radius 0,078''
67550
Klemme, Erdungskabelabschirmung, Radius 0,125''
75062
Unterlegscheibe, Bonded Seal #8 7/16 (0,4375) AD Edelstahl
94422
Aufkleber, Wägebereich 0,40 x 5,00
ANMERKUNG: Die empfohlene Länge der Abisolierung beträgt 7 mm (0,25'') für alle Kabel am Anzeigeterminal 680.

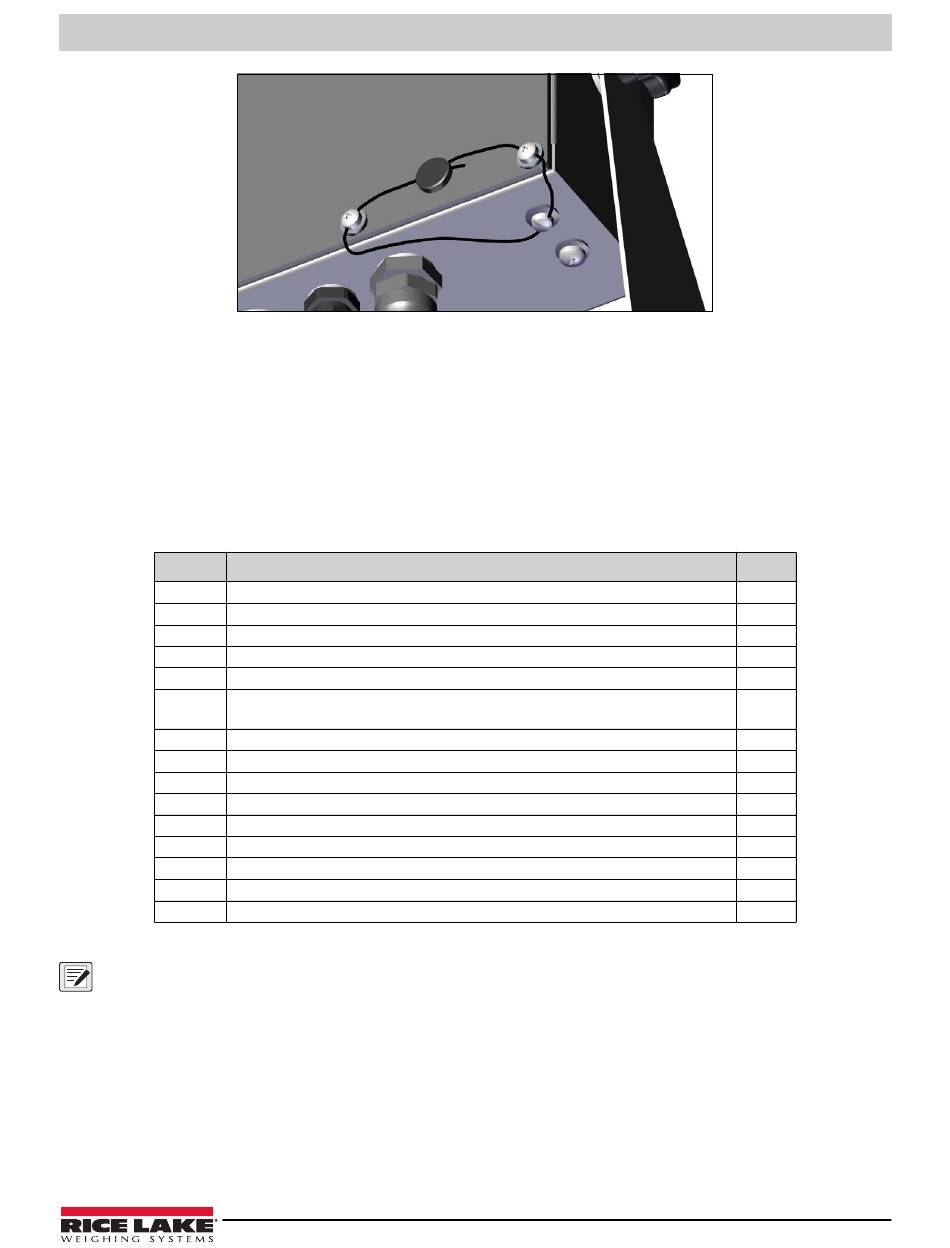

Abbildung 2-13. Versiegeln des Anzeigeterminals – Kein Zugang
Abbildung 2-13
gezeigt.
Beschreibung
Tabelle 2-15. AC- und DC-Modelle, Ersatzteilesatz (Bestellnr. 194477)
© Rice Lake Weighing Systems ● Alle Rechte vorbehalten
Abschnitt 2.5.3 auf Seite 14
Anzahl
Installation
festziehen.
4
2
4
2
1
4
3
3
1
1
4
4
2
6
1
21
