680 Synergy Plus
2.0
Installation
In diesem Abschnitt werden die Verfahren zum Anschließen der Kabel für die Stromversorgung, die Wägezellen, die digitalen
E/As und die Datenübertragung an ein Anzeigeterminal 680 beschrieben. Für den Servicetechniker sind eine
Montagezeichnung und eine Ersatzteilliste enthalten.
WARNUNG
AVERTISSEMENT
VORSICHT: Beim Einsetzen eines falschen Batterietyps besteht Explosionsgefahr. Leere Batterien gemäß den staatlichen
und lokalen Vorschriften entsorgen.
ATTENTION: Risque d'explosion si la batterie est remplacée par un type incorrect. Mattre au rebus les batteries usagées
selon les règlements d'état et locaux.
WARNUNG: Nichtbeachtung der folgenden Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
• Arbeiten innerhalb des Gehäuses des Produkts dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
• Bei allen Arbeiten innerhalb des Gehäuses des Produkts muss ein antistatisches Band zur Erdung und zum Schutz der
elektronischen Bauteile vor elektrostatischer Entladung (ESD) getragen werden.
• Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.
2.1
Auspacken
Unmittelbar nach dem Auspacken eine Sichtprüfung der digitalen Gewichtsanzeige 680 durchführen, um sicherzustellen, dass
alle Komponenten im Lieferumfang enthalten und unbeschädigt sind. Der Versandkarton enthält das digitale Anzeigeterminal,
dieses Handbuch und einen Ersatzteilesatz
müssen Rice Lake Weighing Systems und der Spediteur unverzüglich informiert werden.
2.2

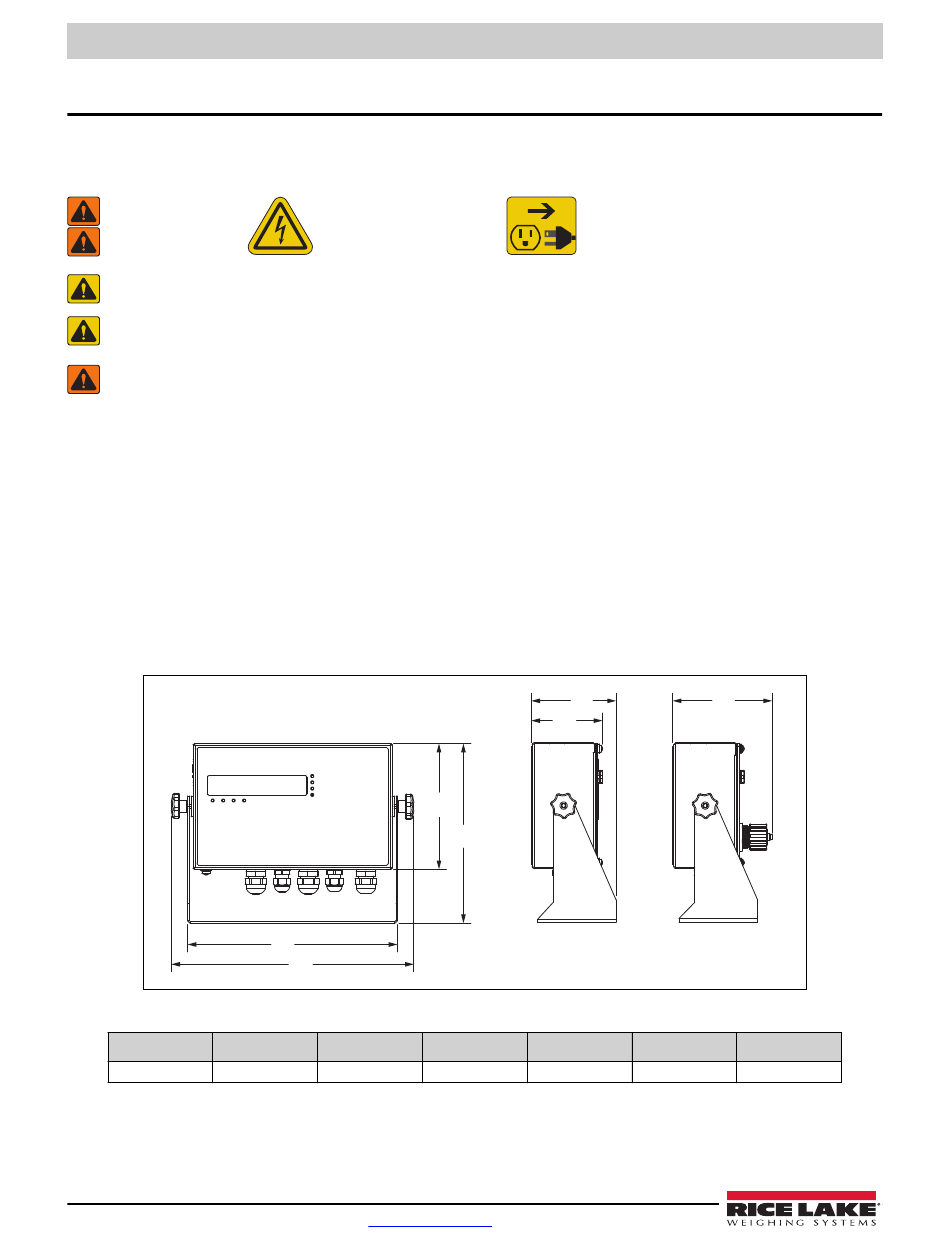

Produktabmessungen
A
254,5 mm (10,02'') 294,1 mm (11,58'') 152,4 mm (6,00'') 217,7 mm (8,57'') 86,4 mm (3,40'')
10
Besuchen Sie unsere Website:
Gefahr eines elektrischen
Schlags.
Risque de choc.
(Abschnitt 2.9 auf Seite
C
A
B
Abbildung 2-1. Produktübersicht
B
C
Tabelle 2-1. Produktabmessungen
www.RiceLake.com
Vor Wartungsarbeiten von der
Netzspannung trennen.
Débranchez l'alimentation avant l'entretien.
21). Wenn Teile während des Versands beschädigt wurde,
F
E
D
D
E
102,9 mm (4,05'') 120,4 mm (4,74'')
G
680 mit optionalem
RJ45-Anschluss
F
G
