2.3
Montageanweisungen
Der Lieferumfang des Anzeigeterminals 680 beinhaltet eine Universal-Montagehalterung. Die Halterung kann an der Wand, auf
einem Tisch oder an einer flachen Oberfläche montiert werden.
HINWEIS: Die Universal-Montagehalterung ist bei der Lieferung an das Anzeigeterminal 680 angebaut. Rice Lake Weighing
Systems empfiehlt, das Anzeigeterminal 680 vor der Montage der Halterung aus dieser zu entfernen.
1. Die Halterung als eine Schablone verwenden und die Bohrlöcher für die Schrauben anzeichnen.
2. Die Löcher für die Schrauben bohren.
3. Die Universal-Montagehalterung mit geeigneten M6-Schrauben befestigen (Schrauben nicht im Lieferumfang enthalten).
4. Das Anzeigeterminal 680 wieder in die Universal-Montagehalterung einsetzen.
HINWEIS: Der Ersatzteilesatz enthält Gummitüllen, die in die vier Bohrung in der Universal-Montagehalterung eingesetzt
werden sollten, wenn diese nicht fest installiert wird.
6.00 in
(152.4
)
mm
3.01 in
(76.5
)
mm
2.01 in
(51.1
)
mm
2.95 in
(74.9
)
mm

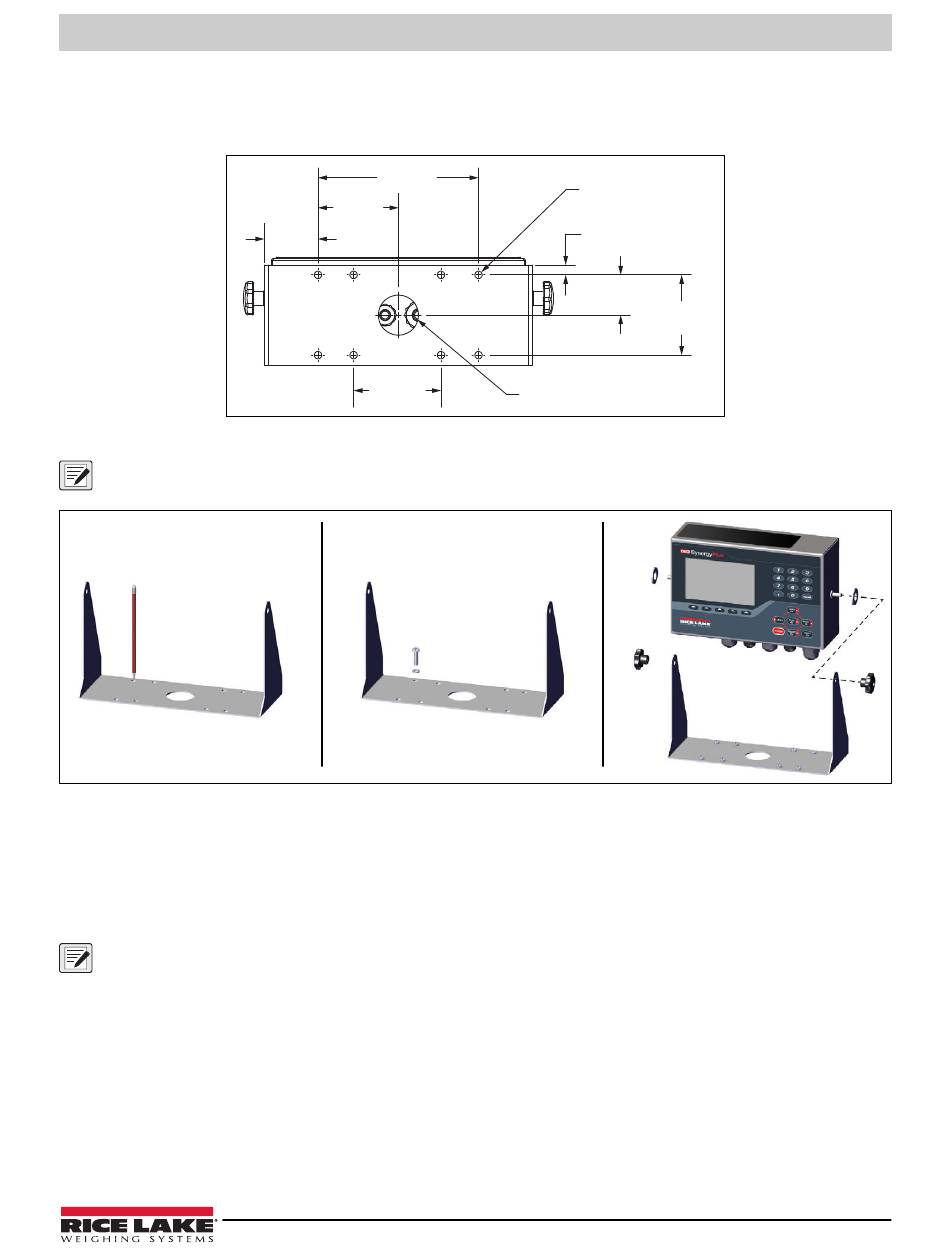

Abbildung 2-2. Montageabmessungen
Abbildung 2-3. Montage des Anzeigeterminals
© Rice Lake Weighing Systems ● Alle Rechte vorbehalten
4X Ø 0.28 in
(4X Ø 7.1
)
mm
0.37 in
(9.4
)
mm
1.51 in
(38.4
)
mm
3.00 in
(76.2
)
mm
Ø 1.50 in
(Ø 38.1
)
mm
Installation
11
