5.11. Ruedas
5.11.1. Altura de la rueda motriz

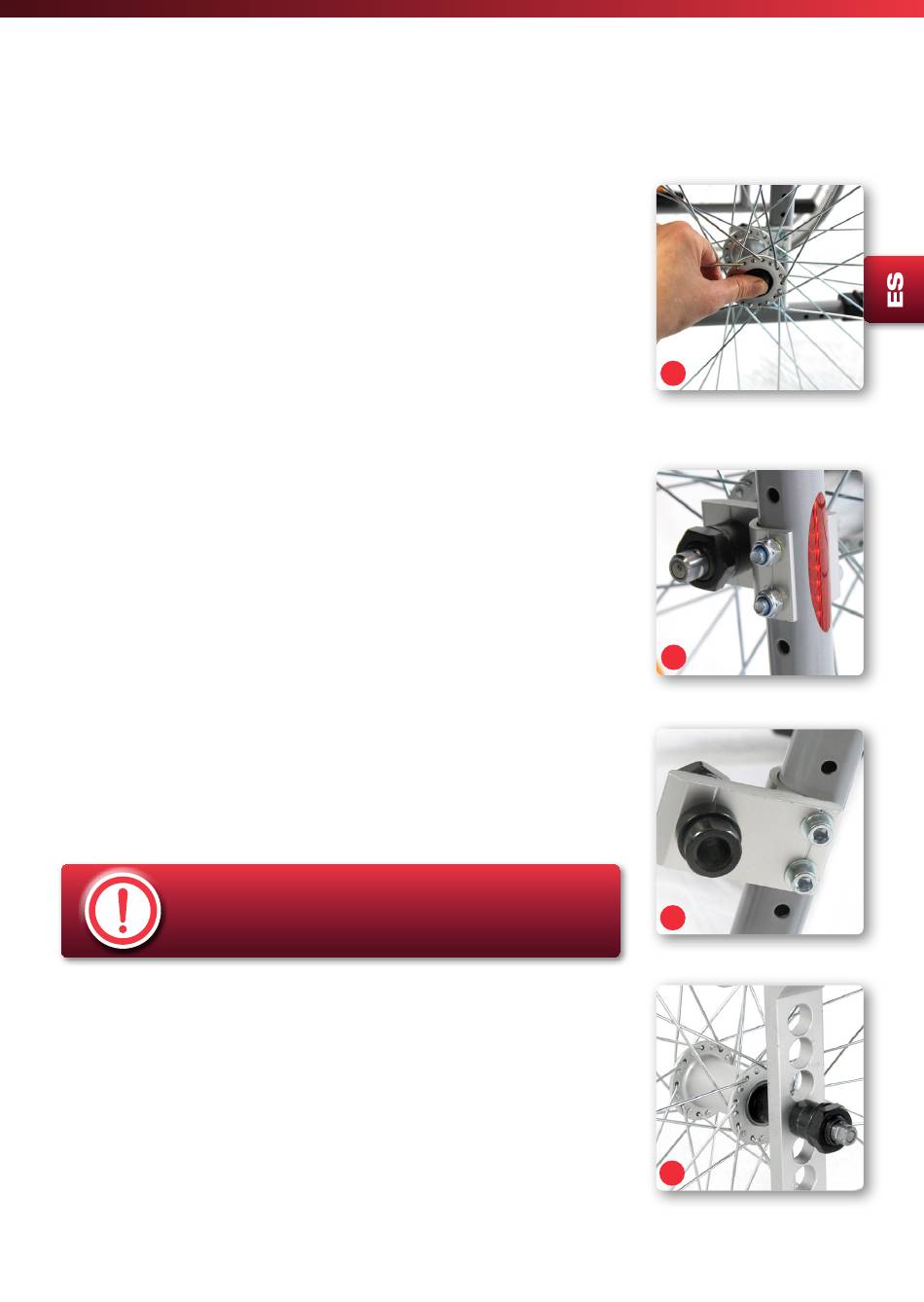

Para facilitar el trabajo, desmonte la rueda motriz presionando
sobre el eje de liberación rápida (fig. 19 /capítulo 5.20). Para
ajustar la altura de la rueda motriz y, de este modo, subir o bajar
toda la silla de ruedas, primero debe desmontar el soporte de la
rueda motriz.
Para Pyrolight
Con una llave inglesa en el lado interior (fig. 20) y una llave Allen
(fig. 21) en el lado exterior, puede aflojar las tuercas de fijación
(fig. 20) del soporte del eje. Ahora puede retirar el soporte y fijarlo a la
altura deseada. Vuelva a apretar la tuerca y fije la rueda motriz.
Asegúrese de que ambas ruedas motrices estén montadas a la
misma altura.
Para Pyrolight XL
Utilice dos llaves para aflojar la tuerca (Fig. 22). Ahora puede retirar
el soporte y fijarlo a la altura deseada. Vuelva a apretar la tuerca y
monte la rueda motriz. Asegúrese de que ambas ruedas motrices
estén montadas a la misma altura.
Si se modifica la altura de la rueda motriz, deberá
reajustarse la palanca de rodilla.
5.11.2. Altura de la rueda delantera
La altura de la rueda delantera puede ajustarse en cuatro pasos.
Sujete el tornillo Allen (fig. 23), afloje la tuerca del lado opuesto y
extraiga el eje de la rueda (tornillo). Coloque la rueda delantera a la
altura deseada y vuelva a apretar el tornillo y la tuerca. Tenga en
cuenta que ambas ruedas delanteras se montan a la misma
altura.
