ES
entregando los equipos y obsoletos en los puntos de recogida selectiva,
según la normativa local aplicable.
MONTAJE
El dispositivo debe ser montado con cuidado y por un adulto. En caso
de dudas, recurrir a la ayuda de una persona con experiencia en este
campo.
• Antes de iniciar el montaje, asegurarse de que el conjunto
incluye todos los elementos indicados en la lista, comprobar
que los elementos no han sufrido daños durante el transporte.
Si faltan elementos o tienes alguna reserva, ponte en contacto
con el vendedor.
•
Leer el manual, familiarizarse con las imágenes y aclaraciones,
realizar el montaje siguiendo el orden indicado en el manual.
ESQUEMA DE MONTAJE (→ Ver página 2)
¡ATENCIÓN! Queda prohibido usar repuestos diferentes a aquellos ofrecidos por el fabricante.
LISTA DE COMPONENTES
Núm. Descripción
Marco principal
1
Estabilizador delantero
2
Estabilizador trasero
2A
Kit de montaje
3
Perno M8x60
3.1
Arandela plana d8
3.2
Tuerca M8
3.3
Pasador d10x60
4
Expansor
5
Llave inglesa de 13 mm / 17 mm
6
7 Soporte de ajuste
8 Estabilizador trasero
9 Respaldo
10 Asiento
11 Bloqueo de la pierna
MANUAL DE INSTALADOR
¡ATENCIÓN! Durante el montaje, seguir los pasos indicados y usar herramientas incluidas en el conjunto.
Preparar espacio libre suficiente para montaje del dispositivo.
Teniendo en cuenta el peso de algunos elementos, se recomienda que el montaje sea realizado por dos personas.
63
• Proceder con cautela, durante el montaje. Existe riesgo de sufrir
lesiones o heridas, durante el uso de herramientas y elementos.
• Crear un entorno seguro, para realizar el montaje. No esparcir
caóticamente las herramientas y elementos de montaje.
Recuerda que las películas plásticas y las bolsas de plástico
generan riesgo de asfixia para los niños.
•
Los elementos de montaje necesarios para realizar cada paso
del manual se presentan en imágenes y aclaraciones. Usar los
elementos indicados en el manual de montaje.
•
Durante las primeras etapas de montaje, no enroscar tornillos
a tope. Apretar todos los elementos y tornillos, una vez
constatado tu montaje correcto.
•
El fabricante se reserva el derecho a realizar un montaje
preliminar de algunos elementos.
Cantidad
1
1
1
4
4
4
4
3
4
1
1
1
1
1

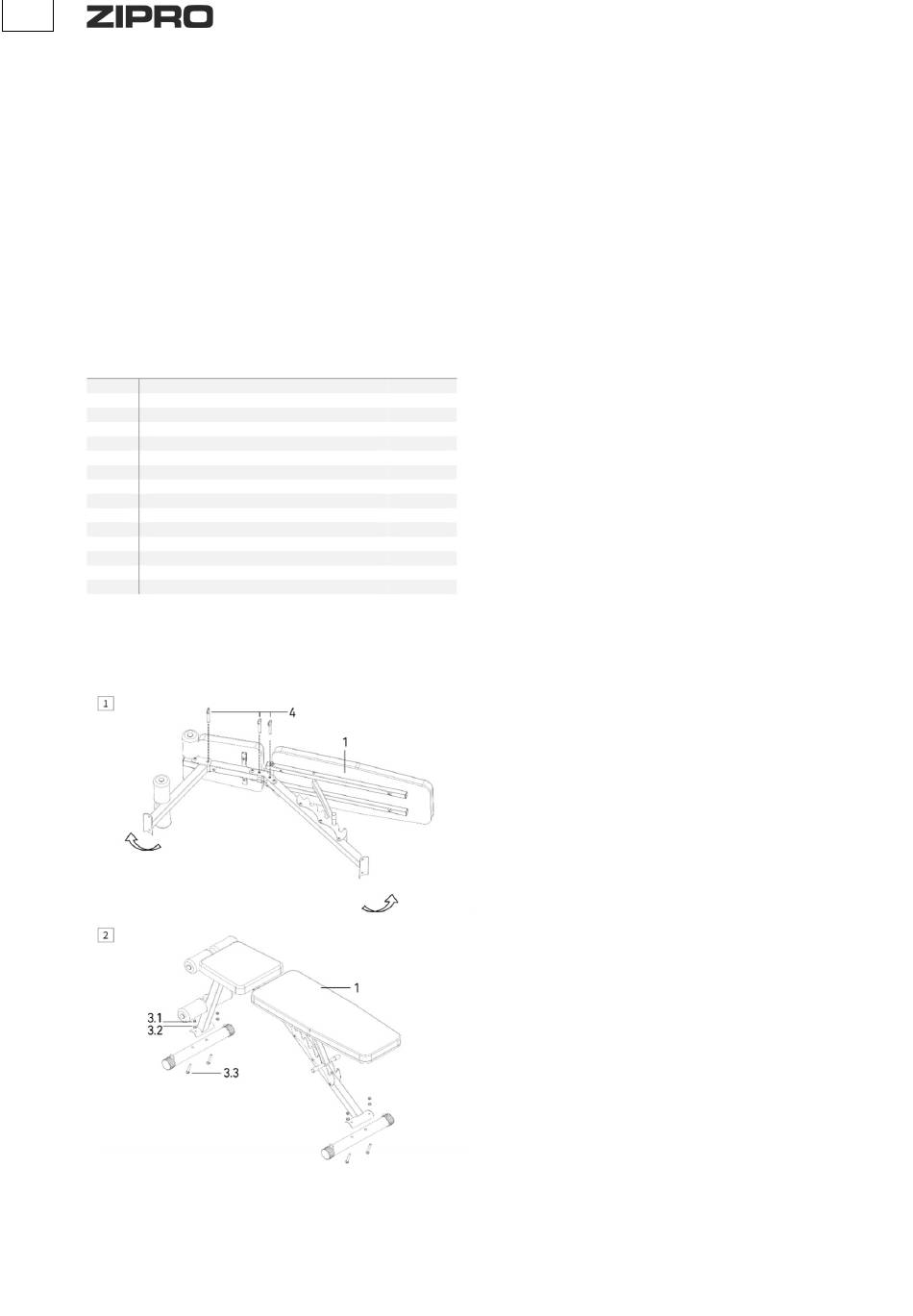

PASO 1.
Coloque el marco principal (1) de lado.
Abra el marco principal (1) y bloquee el asiento y el respaldo
en los orificios como se muestra en la imagen.
Luego alinee los orificios e insertetodos los tres pasadores
en los orificios (4).
PASO 2.
Monte el estabilizador delantero y trasero (2, 2a) en el marco principal
(1) utilizando el kit de montaje: tornillos (3.3), arandelas (3.2)
y tuercas (3.1).
