RO
Protejaţi mediul şi nu aruncaţi bateriile uzate în coşul pentru deşeuri
casnice. Transmiteţi-le în locul de achiziţie sau la un punct specializat
de depozitare a materiilor prime reciclate.
Vă rugăm să contribuiţi în mod activ la gospodărirea resurselor
naturale şi protecţia mediului natural prin transmiterea dispozitivelor
uzate la punctul de depozitare a materiilor prime reciclabile.
MONTAJ
Montajul aparatului trebuie efectuat cu grijă de către o persoană
adultă. În cazul în care aveţi dubii solicitaţi ajutorul unei persoane care
are experienţă mai îndelungată în acest domeniu.
•
Înainte de a începe montajul trebuie să vă asiguraţi că setul cu
aparatul conţine toate piesele din listă şi că nicio piesă nu s-a
defectat pe durata transportului. În cazul în care lipsesc piese
sau aveţi obiecţii luaţi legătura cu comerciantul.
•
Luaţi la cunoştinţă desenele şi explicaţiile şi efectuaţi montajul
în conformitate cu ordinea inclusă în instrucţiunile de montaj.
SCHEMĂ DE MONTAJ (→ Vezi pagina 2)
NOTĂ! Este interzisă utilizarea pieselor din alte surse decât cele de la producător.
LISTA DE PIESE
Nr. Descriere
1 Cadru principal
2 Stabilizator frontal
2A Stabilizator spate
3 Kit de montare
3.1 Șurub M8x60
3.2
Șaibă plată d8
3.3 Piulita M8
4 Stift despicat d10x60
5 Expander
6 cheie de 13 mm / 17 mm
7 Suport de reglare
8 Stabilizator spate
9 Spătar
10 Scaun
11 Blocare picior
INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.
23
• Fiţi precauţi pe durata montajului. Atunci când utilizaţi unelte şi
piese există riscul de rănire.
• Aveţi grijă să păstraţi un mediu sigur. Nu împrăştiaţi haotic
uneltele şi piesele de montaj. Aveţi în vedere faptul că foliile şi
pungile din material plastic constituie pericol de sufocare
pentru copii.
•
Piesele de montaj necesare pentru efectuarea unui anumit pas
din instrucţiunile de montaj au fost prezentate pe ilustraţii şi
explicaţii. Folosiţi piesele indicate în instrucţiunile de montaj.
•
În primele faze de montaj nu înfiletaţi piesele până la capăt.
Efectuaţi acest lucru după ce aţi amplasat toate piesele şi v-aţi
asigurat că au fost poziţionate corect.
•
Producătorul își rezervă dreptul de a efectua montajul iniţial al
anumitor piese.
Cantitate
1
1
1
4
4
4
4
3
4
1
1
1
1
1

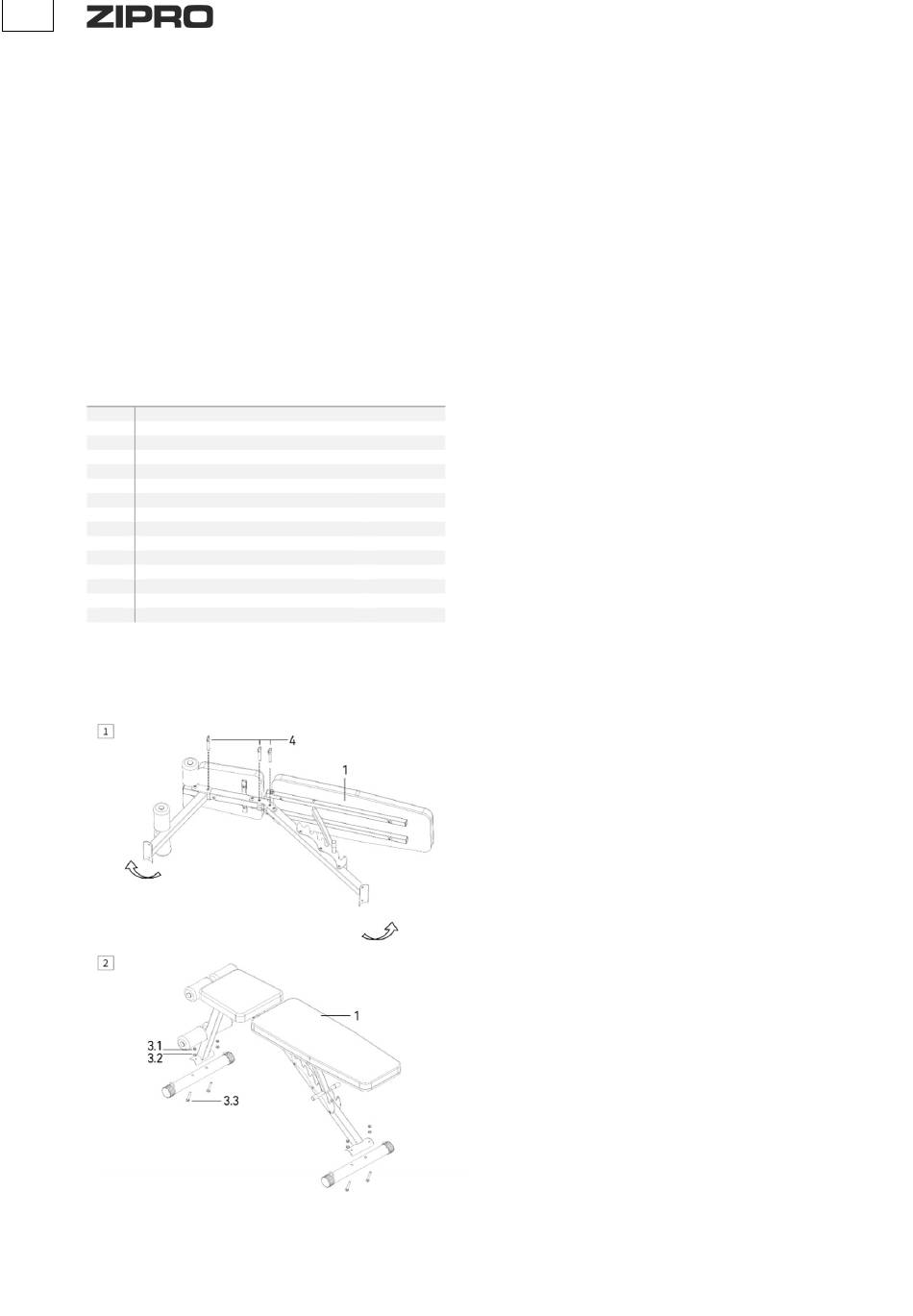

PASUL 1.
Așezați cadrul principal (1) pe o parte.
Deschideți cadrul principal (1) și blocați scaunul și spătarul în orificii
așa cum se arată în imagine.
Apoi aliniați găurile și introduceți toate cele trei știfturi (4).
PASUL 2.
Montați stabilizatorul din față și din spate (2, 2a) pe cadrul principal (1)
folosind kitul de asamblare: șuruburi (3.3), șaibe (3.2) și piulițe (3.1).
