MONTÁŽ
Montáž zariadenia musí byť vykonaná starostlivo dospelou osobou.
V prípade pochybností požiadajte o pomoc niekoho s väčšími
skúsenosťami v tejto oblasti.
•
Pred zahájením montovania sa presvedčte, či v sade dodanej so
zariadením sú všetky časti zo zoznamu súčiastok a či sa niektoré
súčiastky nezničili pri doprave. Pokiaľ niečo chýba alebo máte
nejaké výhrady, kontaktujte predajcu.
• Zoznámte sa s obrázkami a vysvetleniami a preveďte montáž
podľa postupu a poradia uvedeného v návode na montáž.
•
Zachovajte opatrnosť počas montáže. Pri používaní náradia
a súčiastok existuje riziko poranenia.
MONTÁŽNA SCHÉMA (→ Pozri stranu 2)
POZOR! Používanie dielov, ktoré pochádzajú z iných zdrojov než od výrobcu, je zakázané.
ZOZNAM SÚČIASTOK
Č. Popis
1 Hlavný rám
2 Predný stabilizátor
2A Zadný stabilizátor
3 Montážna súprava
3.1 Skrutka M8x60
3.2 Plochá podložka d8
3.3 Matica M8
4 Závlačka d10x60
5 Expandér
6 Plochý kľúč 13 mm /17 mm
7 Nastavovacia konzola
8 Zadný stabilizátor
9 Opierka chrbta
10 Sídlo
11 Zámok nôh
NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.
• Pamätajte na zaistenie bezpečného okolia. Nerozkladajte
náradie a montážne prvky chaotickým spôsobom. Pamätajte,
že fólie a iné umelohmotné obaly môžu ohroziť deti udusením.
• Montážne prvky potrebné na prevedenie jednotlivých krokov
z montážneho návodu sú uvedené na obrázkoch a vo
vysvetlivkách. Používajte prvky podľa montážneho návodu.
• V prvej fáze montáže neuťahujte súčasti až úplne dokonca.
Urobte to až potom, keď budú umiestnené všetky prvky a keď
sa presvedčíte, že sú správne usadené.
• Výrobca si vyhradzuje právo na predbežné namontovanie
niektorých prvkov.
Množstvo
1
1
1
4
4
4
4
3
4
1
1
1
1
1

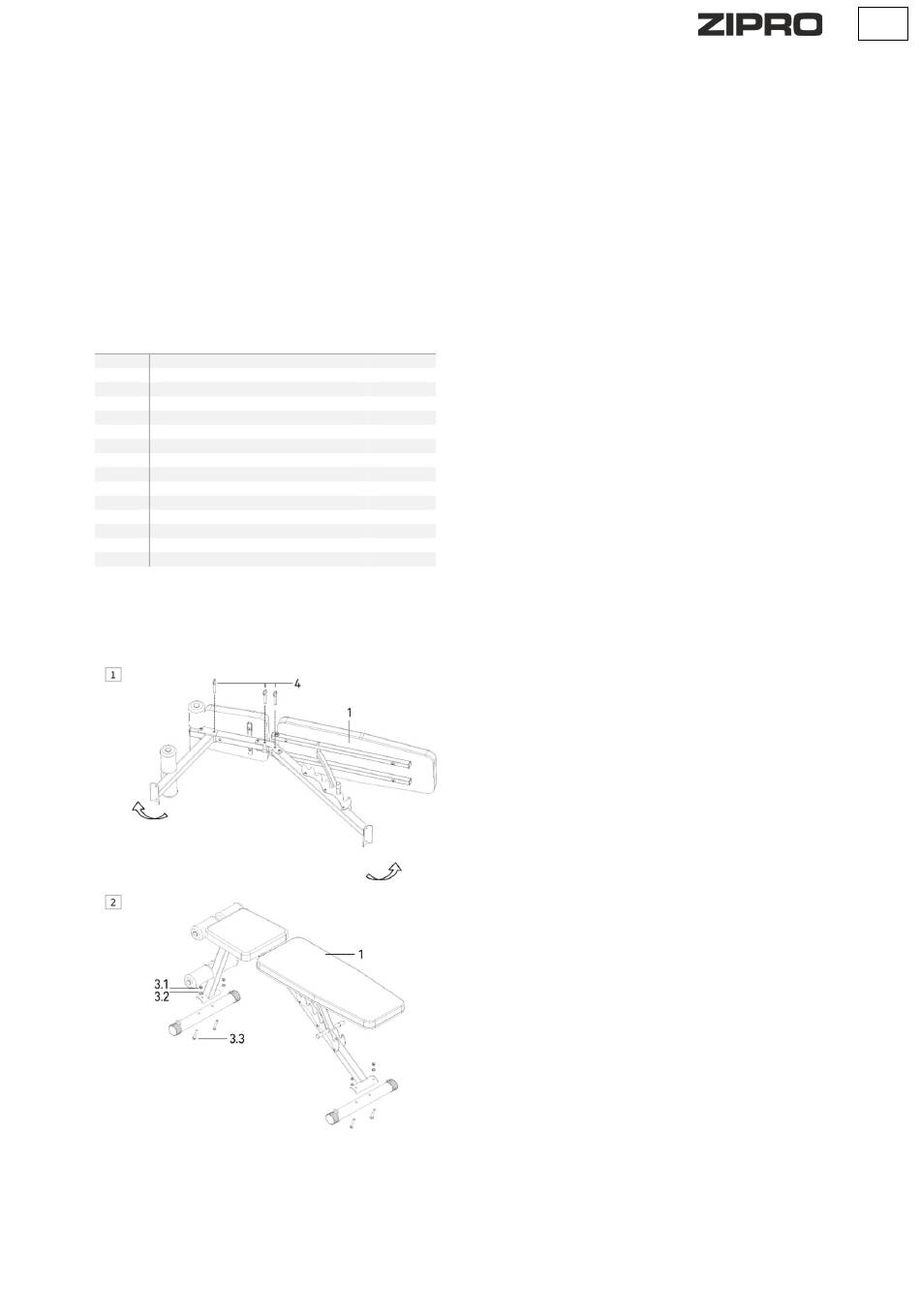

KROK 1.
Položte hlavný rám (1) nabok.
Otvorte hlavný rám (1) a zablokujte sedadlo a opierku v otvoroch tak,
ako je to viditeľné na obrázku.
Následne vyrovnajte otvory a vložte do nich všetky tri závlačky (4).
KROK 2.
Namontujte predný a zadný stabilizátor (2, 2a) do hlavného rámu (1)
pomocou montážnej súpravy: skrutiek (3.3), podložiek (3.2) a matíc
(3.1).
