Installation, Gebrauch und Wartung

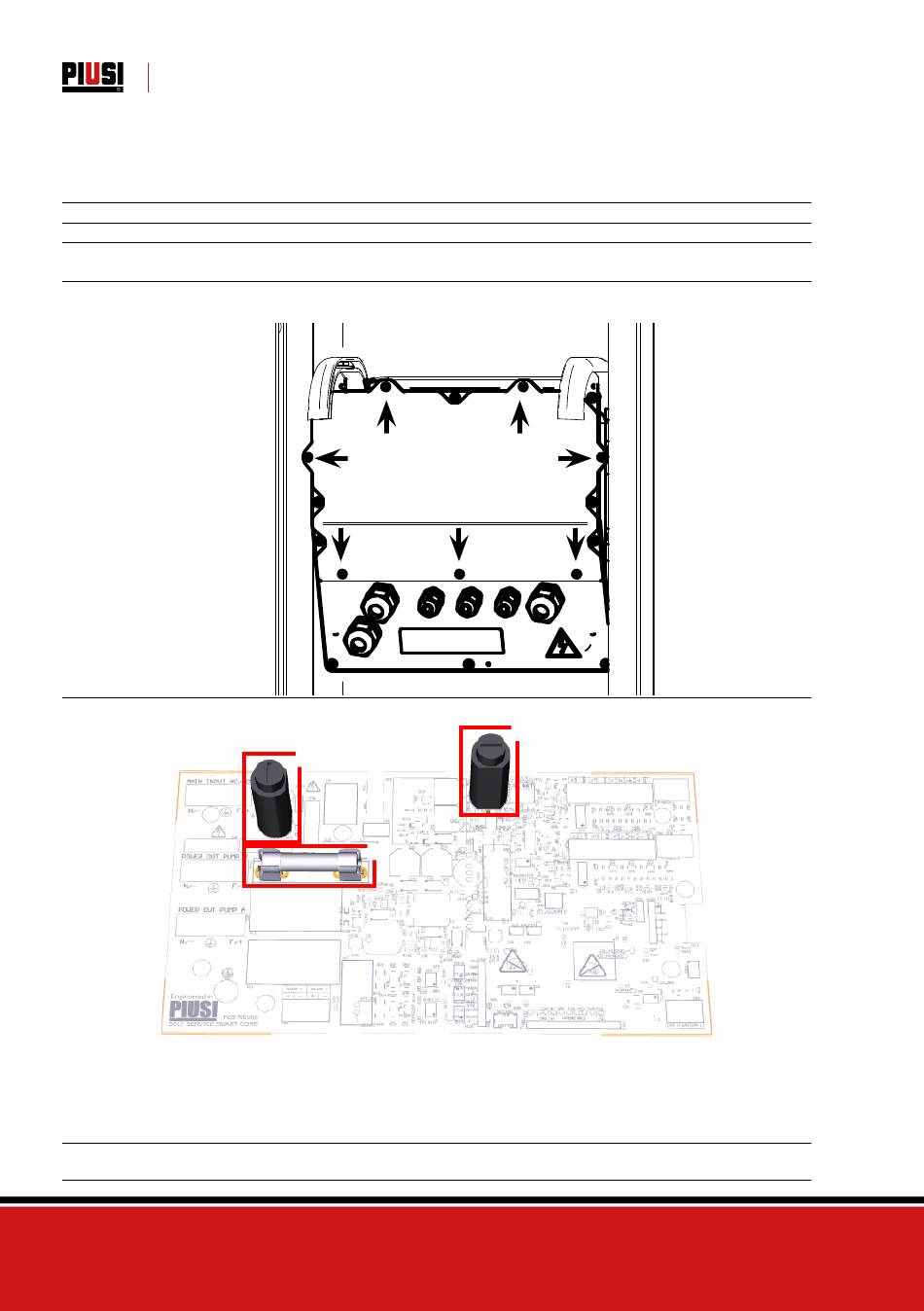

19.7 ÜBERPRÜFEN UND AUSTAUSCH DER SICHERUNGEN
Zum Überprüfen und Austausch der Sicherungen der Elektronikplatinen:
1
2
3
4
F1 •
F2 •
F3 •
5
50 /60
Das Gerät spannungslos machen;
Die Klappe des SELF SERVICE B.SMART öffnen, um Zugang zur Steuerein-
heit zu erhalten.
Die Schrauben der Metallrückenplatte lösen, um Zugang zum Fach der Platinen
zu erhalten
Den Zustand der 3 Sicherung überprüfen und ggf. auswechseln
F1
F2
Sicherung der Stromversorgung am Eingang der AC-Versorgung 800
mA T (träge Sicherung)
Motorsicherung 20 A T (träge Sicherung)
Sicherung der Stromversorgung am AC/DC-Wandlerausgang 800 mA
T (träge Sicherung)
Die Schrauben der Metallrückenplatte anziehen, um das Platinenfach zu
schließen und die Spannung einschalten
F3
M0547
