Installation, Gebrauch und Wartung

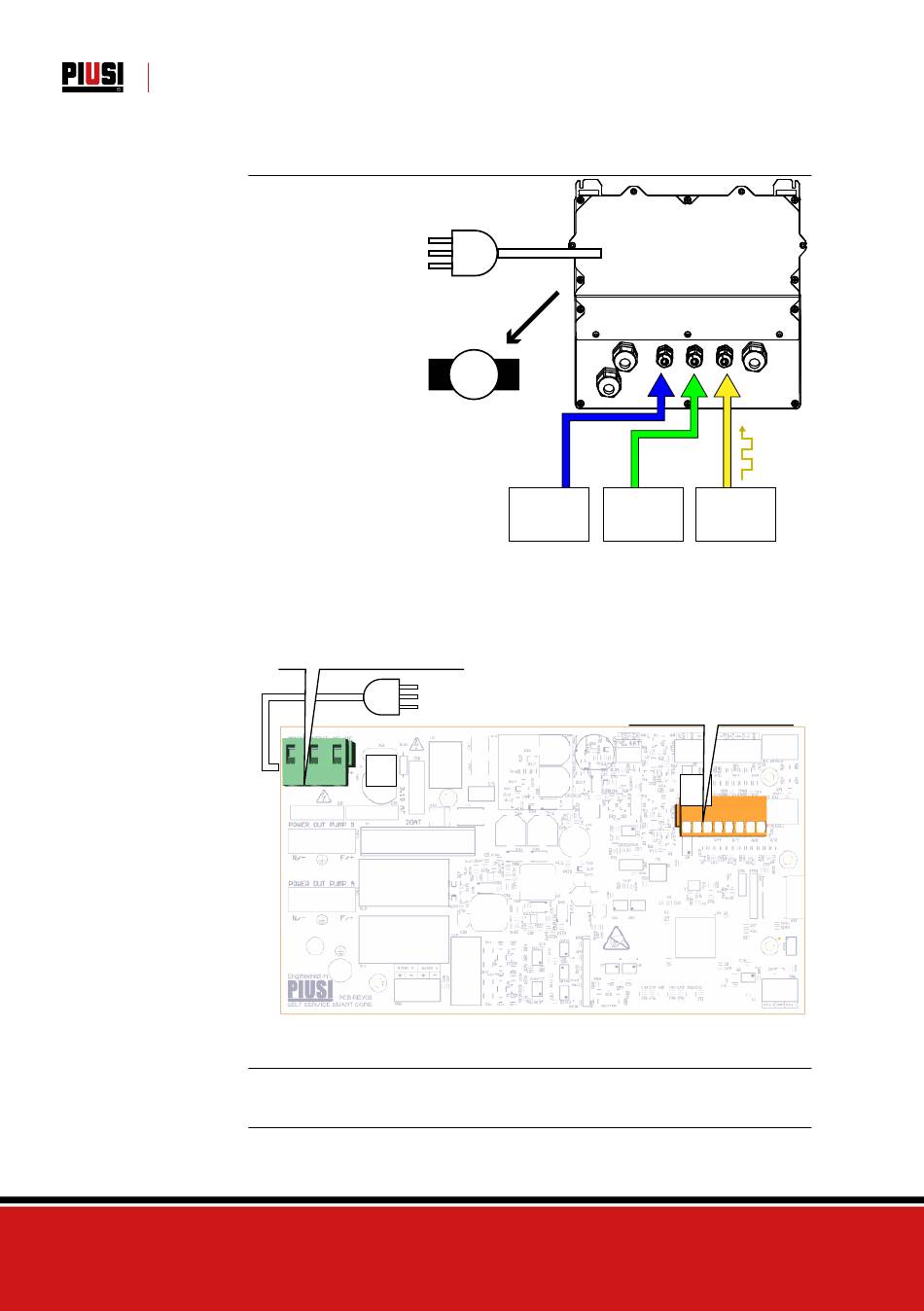

Nach dem Öffnen der Abdeckung kann auf die Elektronikplatine und ihre Steckverbinder zugegriffen
werden:
IM DETAIL:
1
Netzkabel:
24 /60
EINGANG STROMVERSORGUNG
230 Vac bei 50 Hz.
MOTORAUSGANG
230 Vac bei 50 Hz
EINGANG STROMVERSORGUNG
230 Vac bei 50 Hz
Die Leitung muss durch eine Schalttafel
oder einen Stecker getrennt werden
1
Die Erdungsleitung (gelb/grüner Mantel) in die zentrale Öffnung der Klem-
me einführen, danach die Phase und den Neutralleiter, entsprechend rechts
und links einführen und die Drahtbefestigungsschrauben anziehen
MOTOR
Kontakt
Kontakt
Stufe 1
Stufe 2
Verbinder für: Kontakt
Stufe 1 und 2, GND-
Kabel und Versor-
gungsausgang 24 Vdc
und 25 mA
Eingang
Impulsgeber
3
M0547
