Laboreinrichtungen

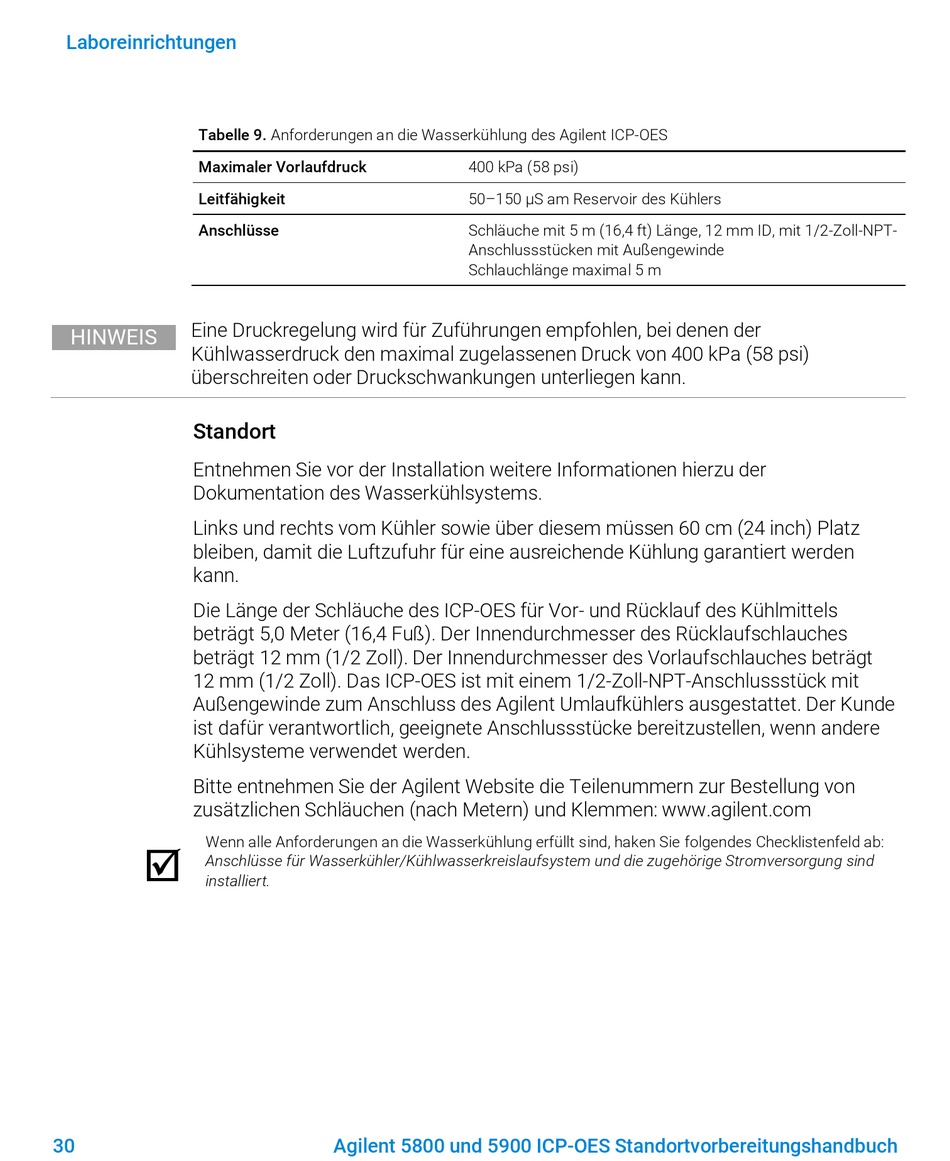

Tabelle 9. Anforderungen an die Wasserkühlung des Agilent ICP-OES
Maximaler Vorlaufdruck
Leitfähigkeit
Anschlüsse
Eine Druckregelung wird für Zuführungen empfohlen, bei denen der
HINWEIS
Kühlwasserdruck den maximal zugelassenen Druck von 400 kPa (58 psi)
überschreiten oder Druckschwankungen unterliegen kann.
Standort
Entnehmen Sie vor der Installation weitere Informationen hierzu der
Dokumentation des Wasserkühlsystems.
Links und rechts vom Kühler sowie über diesem müssen 60 cm (24 inch) Platz
bleiben, damit die Luftzufuhr für eine ausreichende Kühlung garantiert werden
kann.
Die Länge der Schläuche des ICP-OES für Vor- und Rücklauf des Kühlmittels
beträgt 5,0 Meter (16,4 Fuß). Der Innendurchmesser des Rücklaufschlauches
beträgt 12 mm (1/2 Zoll). Der Innendurchmesser des Vorlaufschlauches beträgt
12 mm (1/2 Zoll). Das ICP-OES ist mit einem 1/2-Zoll-NPT-Anschlussstück mit
Außengewinde zum Anschluss des Agilent Umlaufkühlers ausgestattet. Der Kunde
ist dafür verantwortlich, geeignete Anschlussstücke bereitzustellen, wenn andere
Kühlsysteme verwendet werden.
Bitte entnehmen Sie der Agilent Website die Teilenummern zur Bestellung von
zusätzlichen Schläuchen (nach Metern) und Klemmen: www.agilent.com
Wenn alle Anforderungen an die Wasserkühlung erfüllt sind, haken Sie folgendes Checklistenfeld ab:
Anschlüsse für Wasserkühler/Kühlwasserkreislaufsystem und die zugehörige Stromversorgung sind
installiert.
30
400 kPa (58 psi)
50–150 µS am Reservoir des Kühlers
Schläuche mit 5 m (16,4 ft) Länge, 12 mm ID, mit 1/2-Zoll-NPT-
Anschlussstücken mit Außengewinde
Schlauchlänge maximal 5 m
Agilent 5800 und 5900 ICP-OES Standortvorbereitungshandbuch
