Über dieses Handbuch Dieses Handbuch stellt Informationen zum Betrieb und zur Wartung für den Agilent Seahorse XF Pro Analyzer bereit. „Einleitung“ Kapitel 1 enthält eine Einführung des Agilent Seahorse XF Pro Analyzer. „Installation“ Kapitel 2 enthält Anweisungen zum Auspacken und eine Anleitung zur Installation des Agilent Seahorse XF Pro Analyzer.
Seite 4
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
Wave starten Ausführen von XF Assays XF Pro Statusanzeige Wave Controller Widgets XF Pro Wartung XF Pro Assays bei anderen Temperaturen als 37 °C Betriebs- und Assay-Vorgaben für Assays bei nicht-37 °C Alarm einstellen (Temperaturtoleranzbereich) Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 6
4 Wartung Reinigung und Routinewartung Fehlersuche Fehler bei der Barcode-Ablesung Kontaktangaben Technischer Support weltweit Bestellen Weitere Ressourcen Seahorse XF Pro Analyzer Betriebsanleitung...
Einleitung Allgemeine Informationen Sicherheitshinweise Geräteübersicht und Einsatzzweck Technische Daten Dieses Kapitel enthält eine Einführung des Agilent Seahorse XF Pro Analyzer. Seahorse XF Pro Analyzer Betriebsanleitung...
Einleitung Allgemeine Informationen Allgemeine Informationen Dieses Handbuch deckt alle Modelle der Reihe Agilent Seahorse XF Pro Analyzer ab: Gerätetyp Bestellnummer(n) Seahorse XF Pro S7850A (Fertigungsteilreferenz #S7850-64000) Seahorse XF Pro Analyzer Betriebsanleitung...
Baugruppen und Komponenten kann zum Tod, zu schwerwiegenden Verletzungen oder einem schmerzhaften Stromschlag führen. Nur von Agilent geschulte, qualifizierte oder autorisierte Servicetechniker dürfen Verkleidungen oder Abdeckungen öffnen, die von Befestigungselementen gehalten werden und für deren Entfernung die Verwendung eines Werkzeugs erforderlich ist.
Netzsteckern mit unzureichenden Nennwerten kann eine Brandgefahr darstellen oder das Gerät beschädigen. Sicherheitsetiketten In der folgenden Tabelle sind häufig verwendete Sicherheitsetiketten aufgeführt, die Sie möglicherweise auf den Agilent Seahorse XF Pro finden. Symbol Beschreibung Weist auf eine Gefahr durch Einklemmen, Zerbrechen oder Schneiden hin.

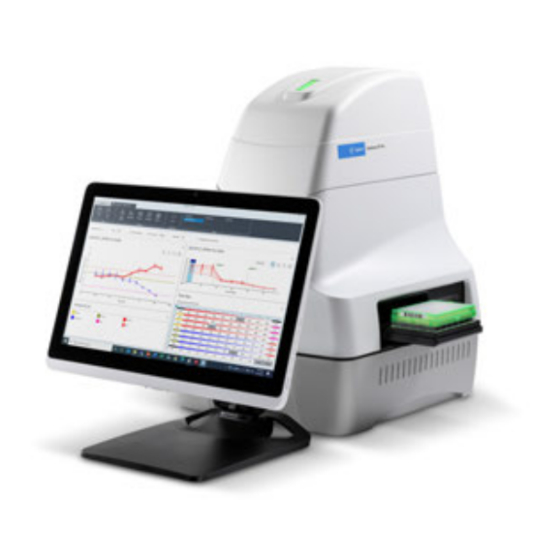

Einleitung Geräteübersicht und Einsatzzweck Geräteübersicht und Einsatzzweck Der Agilent Seahorse XF Pro Analyzer misst die Änderungsrate der Konzentration an gelöstem Sauerstoff und des pH-Werts in dem Medium, das die in einer Mikrotiterplatte kultivierten Lebendzellen direkt umgibt. Veränderungen in den extrazellulären Medien werden durch den Verbrauch oder die Produktion von Analyten durch die Zellen verursacht.
Seite 12
Einleitung Geräteübersicht und Einsatzzweck Verbrauchsmaterialien sind separat erhältlich. Dazu zählen Agilent Seahorse XF FluxPaks (einschließlich Sensor-Cartridges, Zellplatten und Kalibriersubstanz) sowie verschiedene Assay-Kits, Reagenzien und Medien. XF Sensor-Cartridges sind spezifisch für den Gerätetyp und ausschließlich erhältlich bei Agilent. Seahorse XF Pro Analyzer Betriebsanleitung...
8 °C über der Umgebungstemperatur Keine Gas- oder Feuchtigkeitskontrolle Software OS Windows 10, LTSC, 64-Bit Datenschnittstelle RS-232c 64-Bit-Barcodelesegerät (intern) TCP/IP (extern) USB-Typ B Ausstattungsklasse Klasse 1 (PE-verbunden) Verschmutzungsgrad Installationskategorie (Überspannung) Netzspannungsschwankungen +/- 10% Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 14
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
Installation Auspacken und Komponenten identifizieren Installationsverfahren Dieses Kapitel enthält Anweisungen zum Auspacken und eine Anleitung zur Installation des Agilent Seahorse XF Pro Analyzer. Seahorse XF Pro Analyzer Betriebsanleitung...
Hebetechniken. XF Pro-Geräte müssen von geschultem Agilent-Personal installiert werden. VORSICHT Der Analyzer wird mit Schutzkomponenten geliefert, die vor der Verwendung entfernt werden müssen. Agilent empfiehlt, diese Komponenten während der Installation von Agilent-Personal entfernen zu lassen. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 17
Platte auf dem Teller abgesenkten Cartridge geliefert. Diese Elemente müssen vor der Durchführung des ersten Assays entfernt werden. Agilent-Mitarbeiter entfernen diese Versandschutzkomponenten während der Installation des XF Pro-Analyzer. Gerät/Komponente Menge Bild XF Pro Gerät XF Controller 64-Bit Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 18
Installation Auspacken und Komponenten identifizieren Gerät/Komponente Menge Bild Netzstecker (Gerät) Netzstecker Netzspannung (Controller) RS232-Kabel Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 19
Installation Auspacken und Komponenten identifizieren Gerät/Komponente Menge Bild Externer Barcodeleser (optional) USB-Kabel USB-Verlängerungskabel Seahorse XF Pro Analyzer Betriebsanleitung...
Hauptschalter für das Gerät. Der XF Pro sollte so positioniert werden, dass der Zugang zum Netzstecker zum einfachen Trennen gewährleistet ist. Vermeiden Sie zugige Bereiche sowie Bereiche mit starken Vibrationen (wie VORSICHT z. B. eine Zentrifuge). Seahorse XF Pro Analyzer Betriebsanleitung...
Solltemperatur sowie die Probentemperatur an. Abdeckungsverriegelungen – Ziehen Sie an den eingebuchteten Handgriffen, die in die Seitentüren (nicht abgebildet) eingeformt sind, um sie anzuheben, wodurch die internen Komponenten des Geräts freigelegt werden. Magneten halten diese fest. Seahorse XF Pro Analyzer Betriebsanleitung...
Touchscreen-Computermonitor bedient der als Controller bezeichnet wird. Ein RS232-Kabel und ein USB-Kabel übernehmen die Kommunikation von Befehlen und Daten zwischen dem Gerät und dem Controller. Der Controller kann über die Anschlüsse an der Unterseite mit einem externen Netzwerk verbunden werden. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 23
XF Pro Rückseite – USB- und serielle Anschlüsse. 3 Ein zweites Kabel (USB) verbindet die mit „USB“ beschriftete Buchse des Analyzer mit dem USB-Anschluss des Controllers. Dieser Anschluss muss für die ordnungsgemäße Funktion des Geräts und des Barcodelesers verwendet werden. (Siehe Abbildung Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 24
6 Bringen Sie die Abdeckung sicher an und schließen Sie die Probenteller-tür. Wenn die Abdeckung sicher befestigt und die Probenteller-tür geschlossen ist, werden optische Schalter aktiviert, um das System zu überwachen. Ein optischer Sensor überwacht den Status der Tür. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 25
Kraft, wenn er eine ungewöhnlich hohe Temperatur erreicht. Die Verteilerheizung wird in dieser Situation nicht deaktiviert, und der Benutzer sollte das Gerät ausschalten und sich an den technischen Support wenden. In dieser Situation sollte der Benutzer nicht versuchen, die Geräteabdeckungen zu öffnen. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 26
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
XF Pro Assays bei anderen Temperaturen als 37 °C Betriebs- und Assay-Vorgaben für Assays bei nicht-37 °C Alarm einstellen (Temperaturtoleranzbereich) Dieses Kapitel stellt Informationen zu den grundlegenden Arbeitsanweisungen für den Agilent Seahorse XF Pro Analyzer bereit. Seahorse XF Pro Analyzer Betriebsanleitung...
Rückseite ein. Auf der rechten Seite des Geräts befindet sich in der Nähe der Zugriffstür ein LCD-Bildschirm. Wenn das Gerät eingeschaltet ist, zeigt der LCD-Bildschirm WAITING FOR WAVE an. (Siehe Abbildung Abbildung 6 LCD-Bildschirm (inaktiv). Seahorse XF Pro Analyzer Betriebsanleitung...
Pro Analyzer von grün zu orange, wenn eine Aufgabe eine Benutzerinteraktion erfordert, wie zum Beispiel: Warten auf Wave (nicht mit Wave oder Controller verbunden). Zum Laden einer Sensor-Cartridge oder Zellplatte. Zum Entfernen einer gebrauchten Sensor-Cartridge oder Zellplatte. Seahorse XF Pro Analyzer Betriebsanleitung...
Status-Widget: Verbindungsstatus zwischen dem XF Pro Controller (Computer), Wave Pro Controller (Software) und dem XF Pro Analyzer. XF Pro Wartung Die maintenance-Optionen (im Menü Diagnostic) ermöglichen das Auswerfen/Einsetzen des Plattentellers und das Anheben/Absenken der Sonden. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 31
• Tray control: Teller manuell auswerfen oder einsetzen, mit oder ohne Hilfsplatte oder Zellkulturplatte. • Probe control: Heben/senken Sie die Sonden des XF Pro Analyzer manuell. • Cartridge control: Manuelles Laden oder Entladen einer Sensor-Cartridge. Seahorse XF Pro Analyzer Betriebsanleitung...
XF Pro Assays bei anderen Temperaturen als 37 °C Seahorse XF Pro Analyzer wurden validiert, um gewünschte Zieltemperaturen im Bereich von 16 bis 42 °C zu liefern, vorausgesetzt, die Umgebungsraumtemperatur liegt 8 bis 20 °C unter der Zieltemperatur und im validierten Temperaturbereich von 4 bis 30 °C zum Betrieb.
Vor dem Start eines Assays werden weitere 30 Minuten Vorkalibrierungs-Äquilibrierungszeit hinzugefügt, um die Temperaturstabilität zu gewährleisten. Um die Zieltemperatur (Sollwert) mit den Auf-/Ab-Pfeilen anzupassen, gehen Sie wie folgt vor: 1 Klicken Sie auf das Temperatur-Widget. (Siehe Abbildung Abbildung 9 Temperatur-Widget. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 34
Grün zu Orange. Bei vernetzten XF Pro-Controllern sendet die Wave Pro Controller-Software automatisch eine E-Mail-Benachrichtigung an die angegebenen Empfänger. 4 Klicken Sie auf Save, um alle Änderungen im Fenster Tray Temperature zu speichern. Seahorse XF Pro Analyzer Betriebsanleitung...
Um sicherzustellen, dass die Tray Temperature innerhalb des Tolerance Range beginnt, überprüfen Sie die aktuelle Temperatur des XF Pro Analyzer, bevor Sie mit einem Assay beginnen. Wenden Sie sich bei mutmaßlichen Temperaturproblemen oder unerwarteten Temperaturschwankungen an den technischen Support. (Siehe „Kontaktangaben” auf Seite 42.) Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 36
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 37
Wartung Reinigung und Routinewartung Fehlersuche Fehler bei der Barcode-Ablesung Kontaktangaben Technischer Support weltweit Bestellen Weitere Ressourcen Dieses Kapitel stellt Informationen zur Routinewartung, Fehlersuche, Kontaktaufnahme sowie zusätzliche Ressourceninformationen für den Agilent Seahorse XF Pro Analyzer bereit. Seahorse XF Pro Analyzer Betriebsanleitung...
Zellplatte oder Reagenzien während Routineeinsätzen in Berührung, wodurch eine Kreuzkontamination mit biologischen oder chemischen Materialien ausgeschlossen wird. Agilent empfiehlt dringend einen jährlichen Servicevertrag mit Preventative Maintenance (vorbeugende Wartung), um das System in gutem Betriebszustand zu halten. Wenden Sie sich an den technischen Support, wenn Reagenzien oder VORSICHT Flüssigkeiten in den Probenteller oder das System gelangen.
Open Tray: Werfen Sie die Sensor-Cartridge aus, um die Barcodequalität zu prüfen oder die Sensor-Cartridge umzudrehen. Manual: Geben Sie die Informationen des Sensor-Cartridgebarcodes manuell ein. Wenden Sie sich für diesen Schritt an den technischen Support von Agilent Seahorse. (Siehe „Kontaktangaben”...
Seite 40
(Manuelle Eingabe des Cartridge-strichcodes) anzuzeigen. Verwenden Sie die Telefonnummer, um Hilfe bei der Eingabe der Informationen des Sensorcartridgestrichcodes im Dialogfeld „Cartridge Barcode Manual Entry“ zu erhalten. (Siehe Abbildung 12.) Abbildung 12 Dialogfeld „Cartridge Barcode Manual Entry“. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 41
Barcode-Informationen auf. 4 Klicken Sie auf Close Tray. Das Dialogfeld „Cartridge Barcode Manual Entry“ erscheint. (Siehe Abbildung 12 auf Seite 40.) 5 Geben Sie den Cell Plate Barcode ein und klicken Sie auf Accept. Seahorse XF Pro Analyzer Betriebsanleitung...
Technischer Support weltweit Falls Sie Fragen zur XF-Technologie, zum XF Pro Analyzer, zum XF-Testdesign, zur Datenanalyse oder zur Fehlersuche haben oder weitere Informationen benötigen, wenden Sie sich an den technischen Support für Zellanalysen von Agilent: E-Mail: cellanalysis.support@agilent.com Telefon: Weltweit/Vereinigte Staaten: +1-719-528-7500 Vereinigte Staaten (gebührenfrei):...
Wartung Weitere Ressourcen Weitere Ressourcen Software-Download-Seite: https://www.agilent.com/en/support/cell-analysis/seahorse-xf-so ftware Webseite für XF https://www.agilent.com/en/products/cell-analysis/seahorse-xfp- Verbrauchsmaterialien: consumables Links zu weiteren nützlichen https://www.agilent.com/en/promotions/cell-analysis-technology Informationen: Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 44
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 45
Diese Seite ist absichtlich leer. Seahorse XF Pro Analyzer Betriebsanleitung...
Seite 46
Agilent Technologies, Inc. 2021 Erste Auflage, Dezember 2021 *S7850-90001* S7850-90001_REV A...
