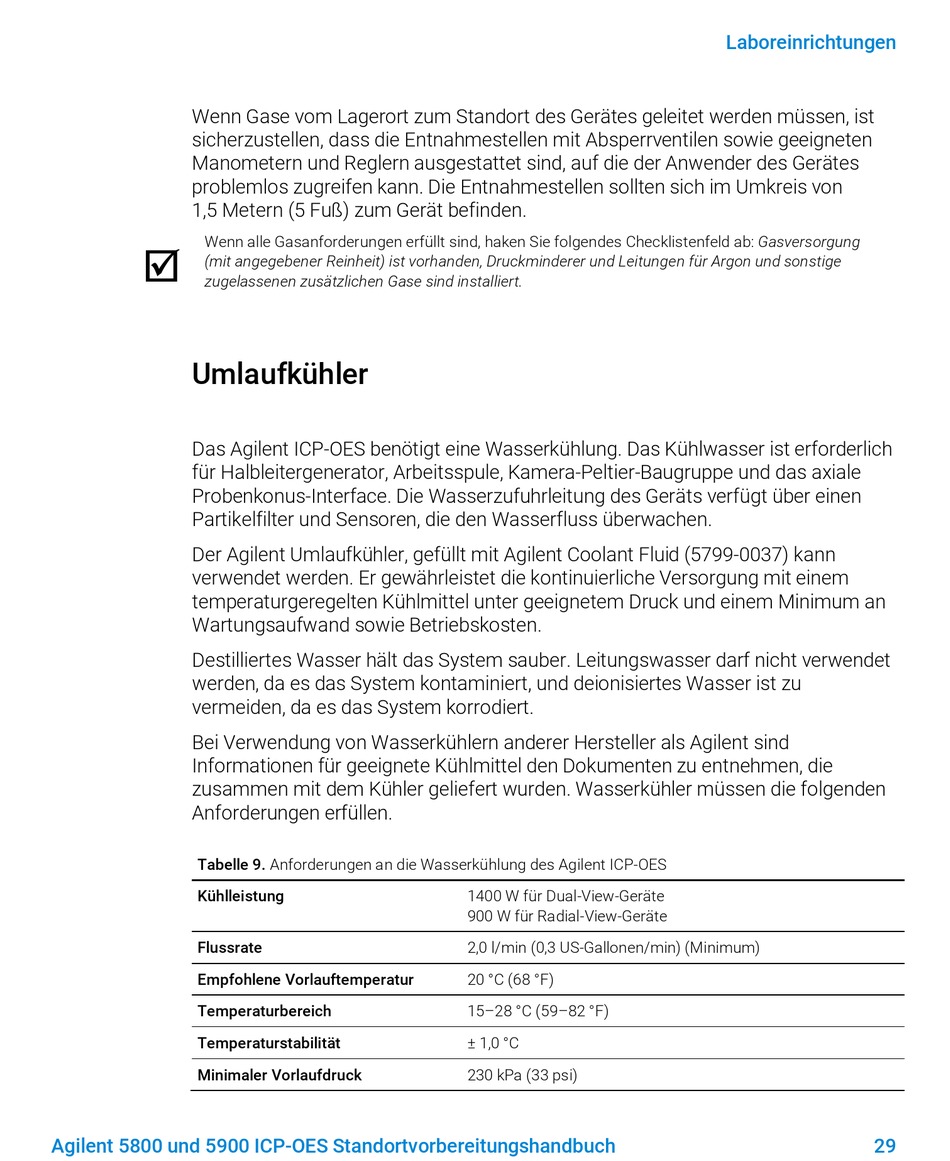

Wenn Gase vom Lagerort zum Standort des Gerätes geleitet werden müssen, ist
sicherzustellen, dass die Entnahmestellen mit Absperrventilen sowie geeigneten
Manometern und Reglern ausgestattet sind, auf die der Anwender des Gerätes
problemlos zugreifen kann. Die Entnahmestellen sollten sich im Umkreis von
1,5 Metern (5 Fuß) zum Gerät befinden.
Wenn alle Gasanforderungen erfüllt sind, haken Sie folgendes Checklistenfeld ab: Gasversorgung
(mit angegebener Reinheit) ist vorhanden, Druckminderer und Leitungen für Argon und sonstige
zugelassenen zusätzlichen Gase sind installiert.
Umlaufkühler
Das Agilent ICP-OES benötigt eine Wasserkühlung. Das Kühlwasser ist erforderlich
für Halbleitergenerator, Arbeitsspule, Kamera-Peltier-Baugruppe und das axiale
Probenkonus-Interface. Die Wasserzufuhrleitung des Geräts verfügt über einen
Partikelfilter und Sensoren, die den Wasserfluss überwachen.
Der Agilent Umlaufkühler, gefüllt mit Agilent Coolant Fluid (5799-0037) kann
verwendet werden. Er gewährleistet die kontinuierliche Versorgung mit einem
temperaturgeregelten Kühlmittel unter geeignetem Druck und einem Minimum an
Wartungsaufwand sowie Betriebskosten.
Destilliertes Wasser hält das System sauber. Leitungswasser darf nicht verwendet
werden, da es das System kontaminiert, und deionisiertes Wasser ist zu
vermeiden, da es das System korrodiert.
Bei Verwendung von Wasserkühlern anderer Hersteller als Agilent sind
Informationen für geeignete Kühlmittel den Dokumenten zu entnehmen, die
zusammen mit dem Kühler geliefert wurden. Wasserkühler müssen die folgenden
Anforderungen erfüllen.
Tabelle 9. Anforderungen an die Wasserkühlung des Agilent ICP-OES
Kühlleistung
Flussrate
Empfohlene Vorlauftemperatur
Temperaturbereich
Temperaturstabilität
Minimaler Vorlaufdruck
Agilent 5800 und 5900 ICP-OES Standortvorbereitungshandbuch
1400 W für Dual-View-Geräte
900 W für Radial-View-Geräte
2,0 l/min (0,3 US-Gallonen/min) (Minimum)
20 °C (68 °F)
15–28 °C (59–82 °F)
± 1,0 °C
230 kPa (33 psi)
Laboreinrichtungen
29
