Einsatzplanung
4.8 EMV-konforme Installation

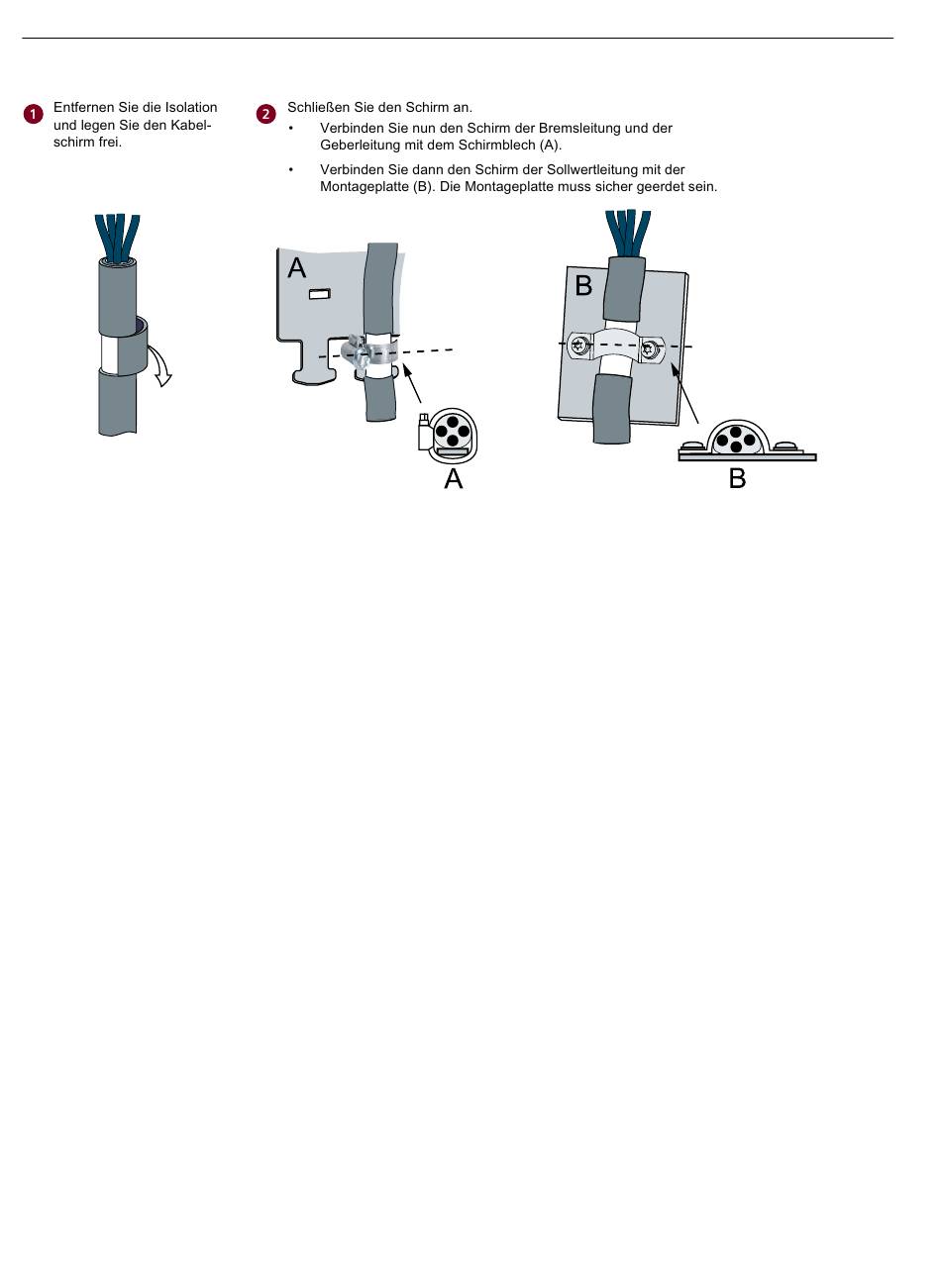

Bild 4-2
Empfohlener EMV-gerechter Schirmanschluss
4.8.7
Erreichbare EMV-Kategorie
Übersicht
Das Servo-Antriebssystem wurde gemäß den Emissionsanforderungen für Umgebungen der
Kategorie C2 gemäß IEC 61800‑3 geprüft.
• Zur Prüfung der gestrahlten Störaussendungen muss ein externer Netzfilter (zwischen der
Netzstromversorgung und dem Umrichter) verwendet werden, um die EMV-Anforderungen
zu erfüllen. Der Umrichter muss in einem abgeschirmten Metallschrank platziert werden,
während andere Teile des Antriebssystems (einschließlich PLC, Gleichstromnetzteil,
Spindelantrieb und Motor) außerhalb des abgeschirmten Schranks platziert werden müssen.
• Zur Prüfung der leitungsgebundenen Störaussendungen muss ein externer Netzfilter
(zwischen der Netzstromversorgung und dem Umrichter) verwendet werden, um die EMV-
Anforderungen zu erfüllen.
• Für die Prüfungen der gestrahlten und leitungsgeführten Störaussendungen muss die Länge
der Netzanschlussleitung zwischen dem Netzfilter und dem Umrichter weniger als 1 m
betragen.
86
Servo-Antriebssystem SINAMICS S200 Impulsfolge-Version mit SIMOTICS S-1FL2
Betriebsanleitung, 05/2024, FW V6.3 HF4, A5E51646767A AB
