Standardmäßig sind die Analogausgänge mit folgenden Signalen belegt.
Tabelle 9-7
Analogausgang
AO0
AO1

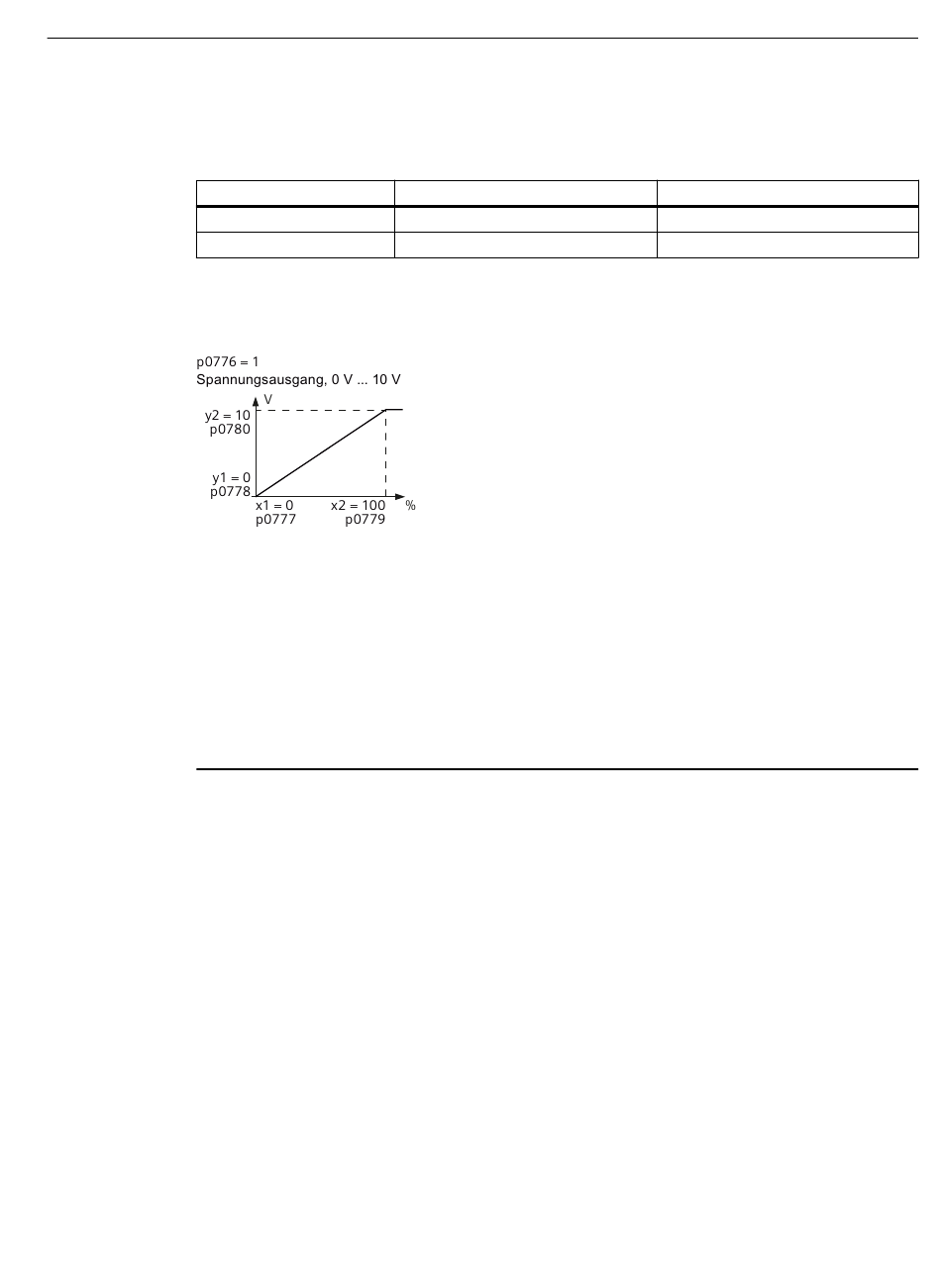

Der S200 PTI rechnet den Wertebereich -100 % ... 100 % des internen Signals
anhand einer Normierungskennlinie in den ausgewählten Spannungsbereich um. Die
Normierungskennlinie ist durch die beiden Punkte (x1, y1) und (x2, y2) festgelegt.
Weitere Informationen
Weitere Informationen zur Verdrahtung der Analogausgänge finden Sie im Abschnitt
"Beschaltung der Eingänge und Ausgänge (Seite 139)".
Parameter
Die folgende Liste enthält die Parameter der Funktion "Analogausgänge".
Nummer
r0062
r0063
r0070
r0079[0...1]
r0080
c0771[0...1]
p29342
p29343
r29350
r29351
Servo-Antriebssystem SINAMICS S200 Impulsfolge-Version mit SIMOTICS S-1FL2
Betriebsanleitung, 05/2024, FW V6.3 HF4, A5E51646767A AB
Standardsignale der Analogausgänge
Parameter
c0771[0]
c0771[1]
Name
Drehzahlsollwert nach Filter
Drehzahlistwert geglättet
Zwischenkreisspannung Istwert
Drehmomentsollwert gesamt
Drehmomentistwert
CU Analogausgänge Signal
Referenzfrequenz für Impulseingangsfrequenz
Referenzfrequenz für verbleibende Anzahl Impulse
Impulseingangsfrequenz
Verbleibende Anzahl Impulse
Funktionen
9.3 Ein-/Ausgänge
Standardsignal
Drehzahlistwert geglättet
Drehmomentistwert
Einheit
[1/min]
[1/min]
[V]
[Nm]
[Nm]
[%]




241
